Ref: EWTGUWL205
WL 205 Courbe de pression de vapeur de l'eau (Réf. 060.20500)
Mesures de pression et de température dans une chaudière à vapeur, a interface PC
Riched20 10.0.19041\viewkind4\uc1

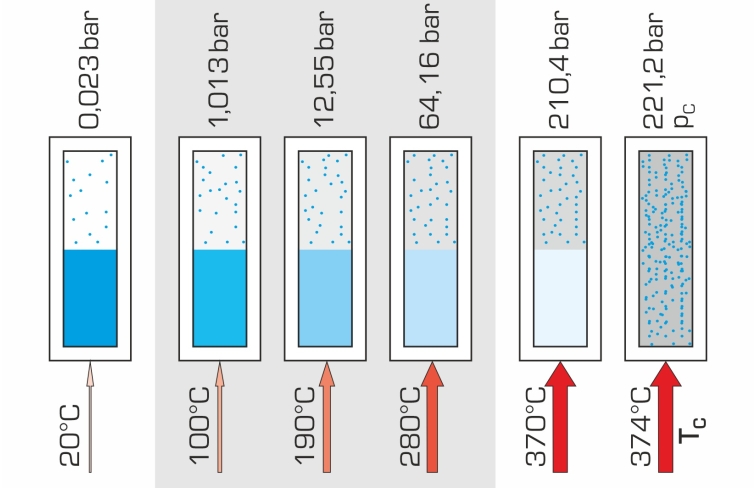

d\fs16\lang1036 Dans un système fermé avec remplissage de liquide, un équilibre thermodynamique s´établit entre le liquide et sa phase à l´état de vapeur.
La pression qui y règne est appelée pression de vapeur.
Cette dernière est spécifique à chaque matière, et varie en fonction de la température.
Lorsque l´ on chauffe un liquide dans un réservoir fermé, la pression augmente lorsque la température augmente.
En théorie, il est possible d´ augmenter la vapeur jusqu´ au point critique pour lequel les densités de la phase liquide et de la phase gazeuse sont égales.
On ne peut alors plus distinguer le liquide de la vapeur.
Ce principe trouve une application pratique en génie des procédés, lors de la lyophilisation ou de la cuisson en autoclave.

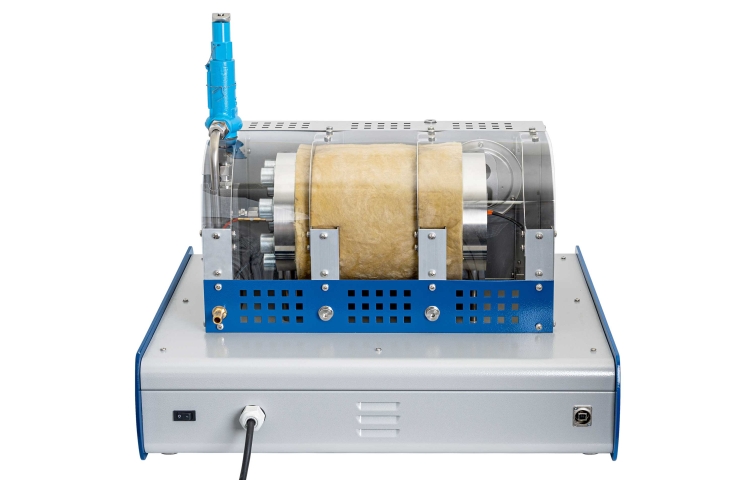

L´ appareil d´ essai WL 205 permet de montrer de manière claire le rapport qui existe entre la pression et la température de l´ eau.
Il est possible d´ enregistrer la courbe de pression de vapeur pour des températures pouvant atteindre 280ºC.

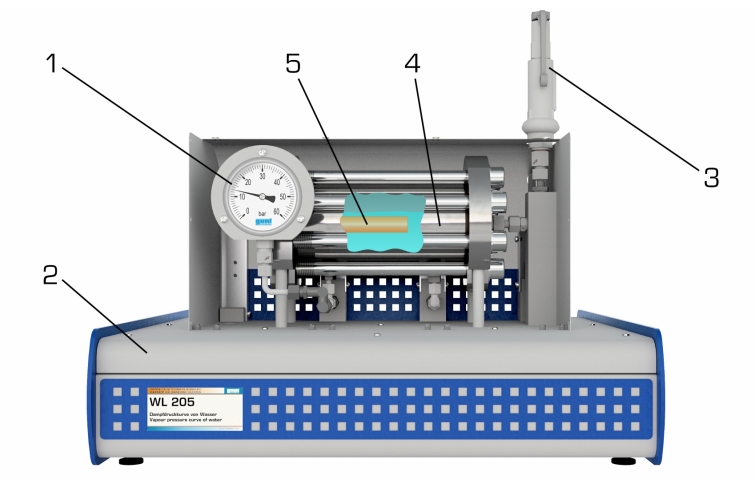

Un manomètre à tube de Bourdon permettent de suivre en continu l´évolution de la pression.
L´ appareil est équipé d´ un dispositif de sécurité, composé d´ un limiteur de température et d´ une soupape de sécurité, qui protège le système en cas de surpression.

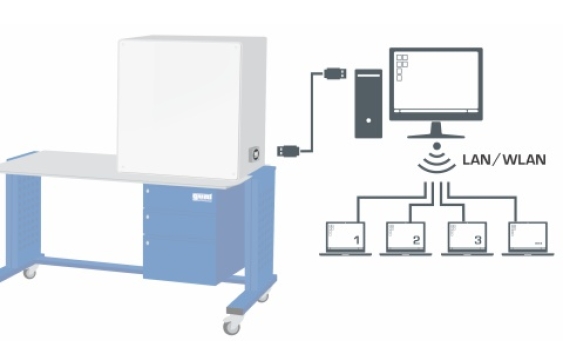

Les températures et pressions mesurées sont enregistrées, puis transférées au logiciel et affichées.

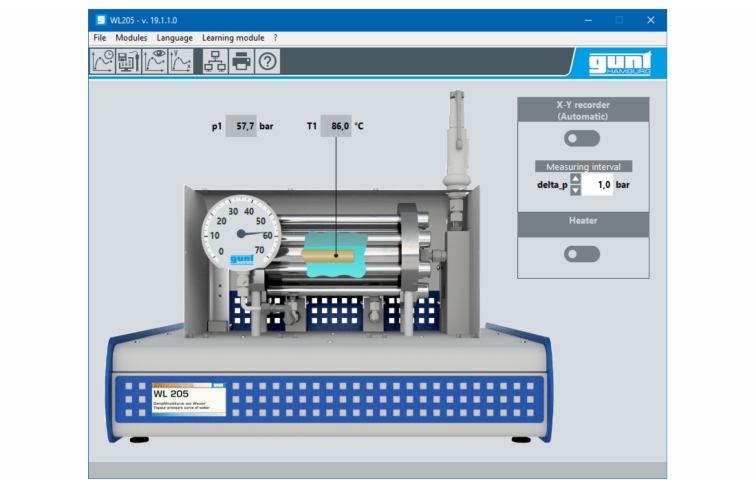

Le logiciel GUNT du WL 205 permet de bénéficier de tous les avantages offerts par la réalisation et l´évaluation des essais assistées par ordinateur.
d\fs16\lang1036 Dans un système fermé avec remplissage de liquide, un équilibre thermodynamique s´établit entre le liquide et sa phase à l´état de vapeur.
La pression qui y règne est appelée pression de vapeur.
Cette dernière est spécifique à chaque matière, et varie en fonction de la température.
Lorsque l´ on chauffe un liquide dans un réservoir fermé, la pression augmente lorsque la température augmente.
En théorie, il est possible d´ augmenter la vapeur jusqu´ au point critique pour lequel les densités de la phase liquide et de la phase gazeuse sont égales.
On ne peut alors plus distinguer le liquide de la vapeur.
Ce principe trouve une application pratique en génie des procédés, lors de la lyophilisation ou de la cuisson en autoclave.
L´ appareil d´ essai WL 205 permet de montrer de manière claire le rapport qui existe entre la pression et la température de l´ eau.
Il est possible d´ enregistrer la courbe de pression de vapeur pour des températures pouvant atteindre 280ºC.
Un manomètre à tube de Bourdon permettent de suivre en continu l´évolution de la pression.
L´ appareil est équipé d´ un dispositif de sécurité, composé d´ un limiteur de température et d´ une soupape de sécurité, qui protège le système en cas de surpression.
Les températures et pressions mesurées sont enregistrées, puis transférées au logiciel et affichées.
Le logiciel GUNT du WL 205 permet de bénéficier de tous les avantages offerts par la réalisation et l´évaluation des essais assistées par ordinateur.
Contenu didactique / Essais
- enregistrement de la courbe de pression de vapeur de l´ eau
- représentation de la relation entre pression et température dans un système fermé
- mesure de la température et de la pression
Les grandes lignes
- enregistrement de la courbe de pression de vapeur de l´ eau

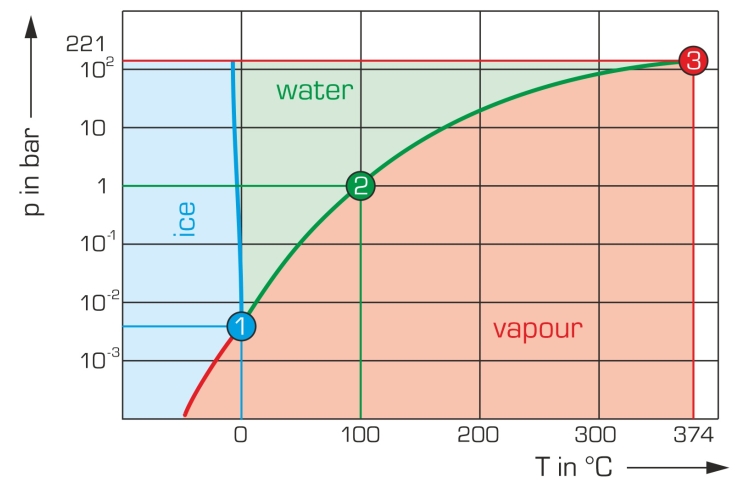

- pression de saturation de la vapeur d´ eau comme fonction de la température
- l´é valuation d´ essais assistées par ordinateur
Les caracté ristiques techniques
Manomètre à tube de Bourdon: 0...160bar
Limiteur de température: 280ºC
Soupape de sécurité: 70bar
Élément chauffant: 1,8kW
Cuve, acier inoxydable: 1,2L
Plages de mesure
température: 0...300ºC
pression: 0...160bar
230V, 50Hz, 1 phase
- enregistrement de la courbe de pression de vapeur de l´ eau
- représentation de la relation entre pression et température dans un système fermé
- mesure de la température et de la pression
Les grandes lignes
- enregistrement de la courbe de pression de vapeur de l´ eau
- pression de saturation de la vapeur d´ eau comme fonction de la température
- l´é valuation d´ essais assistées par ordinateur
Les caracté ristiques techniques
Manomètre à tube de Bourdon: 0...160bar
Limiteur de température: 280ºC
Soupape de sécurité: 70bar
Élément chauffant: 1,8kW
Cuve, acier inoxydable: 1,2L
Plages de mesure
température: 0...300ºC
pression: 0...160bar
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 590x670x600mm
Poids: env. 56kg
Né cessaire au fonctionnement
PC avec Windows
Liste de livraison
1 appareil d´ essai
1 trémie
1 jeu d´ outils
1 documentation didactique
1 logiciel GUNT + câble USB
Lxlxh: 590x670x600mm
Poids: env. 56kg
Né cessaire au fonctionnement
PC avec Windows
Liste de livraison
1 appareil d´ essai
1 trémie
1 jeu d´ outils
1 documentation didactique
1 logiciel GUNT + câble USB
