Ref: EWTGUWL202

WL 202 Principes de base de la mesure de température (Réf. 060.20200)

Méthode, domaines d'application, caractéristiques.

Riched20 10.0.19041\viewkind4\uc1

d\fs16\lang1036 La mesure de la température fait partie des tâches fondamentales dans le domaine de la technique de mesure.

Parallèlement aux thermomètres de type conventionnel, l´ on utilise de nos jours essentiellement des sondes de température électriques.

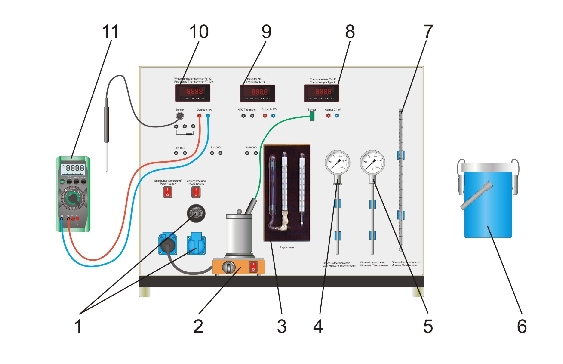

Le montage expérimental WL 202 offre une vue d'ensemble des différentes méthodes de mesure de température.

Outre les méthodes de mesure non électriques telles que celles basées sur les thermomètres à gaz et à liquide et les thermomètres à bilame, toutes les méthodes de mesure électriques typiques peuvent être traitées au cours des essais.

Les températures mesurées électriquement sont affichées directement sur des afficheurs numériques programmables.

Un signal de tension (0...10V) proportionnel à la température est disponible sur des connecteurs de laboratoire si bien que l´évolution de la température peut être saisie avec un enregistreur par exemple.

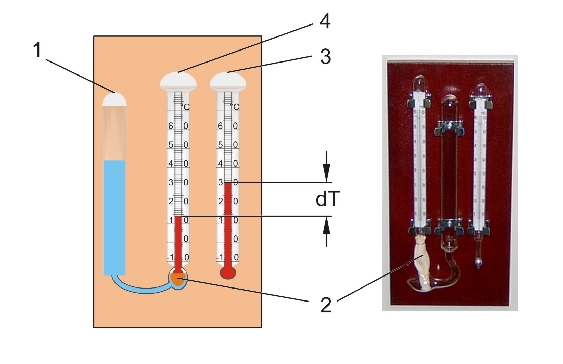

Pour mesurer l'humidité relative, on utilise un psychromètre avec deux thermomètres, dont l'un, celui qui est sec, mesure la température de l'air (dite température sèche).

Le thermomètre humide est enveloppé dans un chiffon de cotton humide et mesure le refroidissement par évaporation.

La différence entre ces deux températures, permet de déterminer l'humidité relative.

Un multimètre numérique à résistances de précision sert à l´étalonnage des instruments de mesure électriques.

Diverses sources de chaleur ou accumulateurs (thermoplongeur, réservoir isolé et élément chauffant de laboratoire) permettent d´ obtenir des plages de température dans lesquelles les instruments de mesure utilisés fonctionnent habituellement.

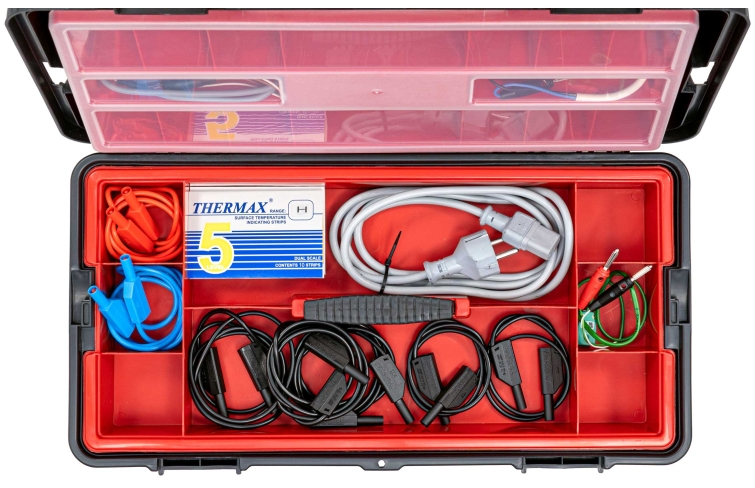

Un coffre à outils sert à ranger les sondes, câbles, bandes de mesure de température et le thermoplongeur.



Contenu didactique / Essais


- acquisition des principes de base de la mesure de température à travers des essais

- apprentissage de différentes méthodes, connaissance de leurs domaines d'application et de leurs particularités

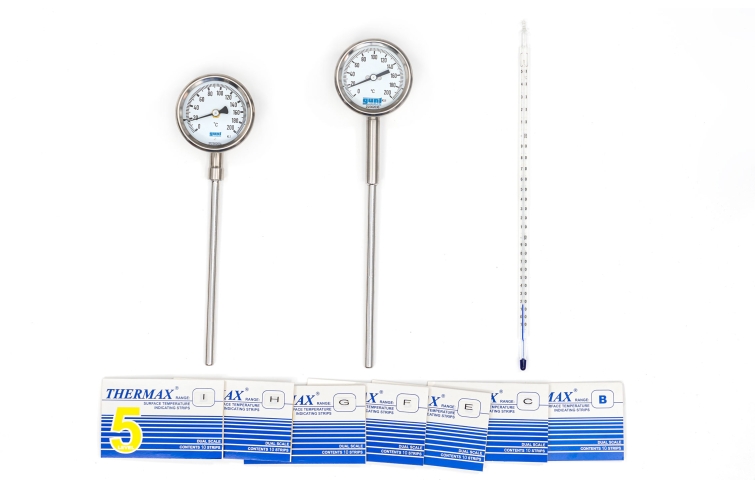

d\fi720 méthodes non électriques: thermomètres à gaz et à liquide, thermomètres à bilame, bandes de mesure de température

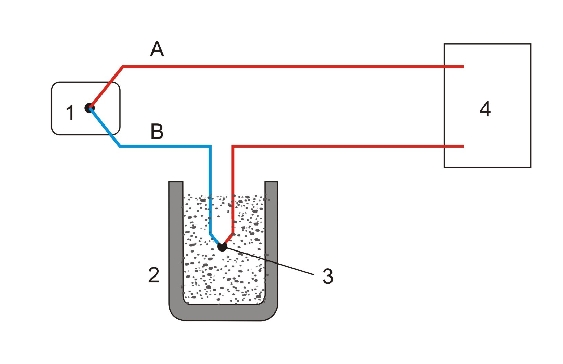

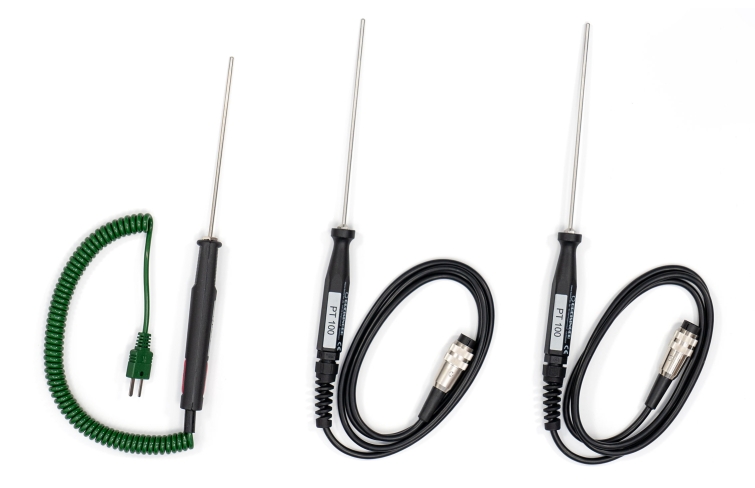

méthodes électriques: thermocouple, thermomètre à résistance électrique Pt100, thermistance CTN



d - détermination de l'humidité de l'air avec un psychromètre

- étalonnage de sondes de température électriques



Les grandes lignes

- introduction expérimentale à la technique de mesure de température: méthode, domaines d'application, caractéristiques

- appareil pour essais de laboratoire principalement, également adapté à la démonstration



Les caracté ristiques techniques

Thermoplongeur

- puissance: 300W

- ajustage de la puissance fournie via une prise de courant à régulation de puissance

Élément chauffant de laboratoire

- puissance: 450W

- température max.: 425ºC

Bouteille thermos: 1L



plages de mesures

- Pt100: 0...100ºC

- thermocouple type K: 0...1000ºC

- thermistance (CTN): 20...55ºC

- thermomètre à liquide: -10...250ºC

- thermomètre à bilame, thermomètre à pression de gaz: 0...200ºC

- bandes de mesure de température: 29...290ºC

Résistanc es de précision: 10 \f2\lang1032\'d9\lang1036 , 100 \f2\lang1032\'d9\lang1036 , 1000 \f2\lang1032\'d9\lang1036

Psychromètre:

- 2x température: 0...60ºC

- humidité rel.: 3...96%



230V, 50Hz, 1 phase



Informations logistiques
Dimensions et poids

Lxlxh: 800x450x650mm

Poids: env. 45kg



Liste de livraison

1 appareil d´ essai

1 coffre à outils

1 jeu de câbles

1 élément chauffant de laboratoire

1 thermoplongeur

1 bouteille thermos

1 multimètre numérique

1 documentation didactique



Poids: 45 Kg
Delai de livraison estimé : 5 semaines
