Ref: EWTGUIA110

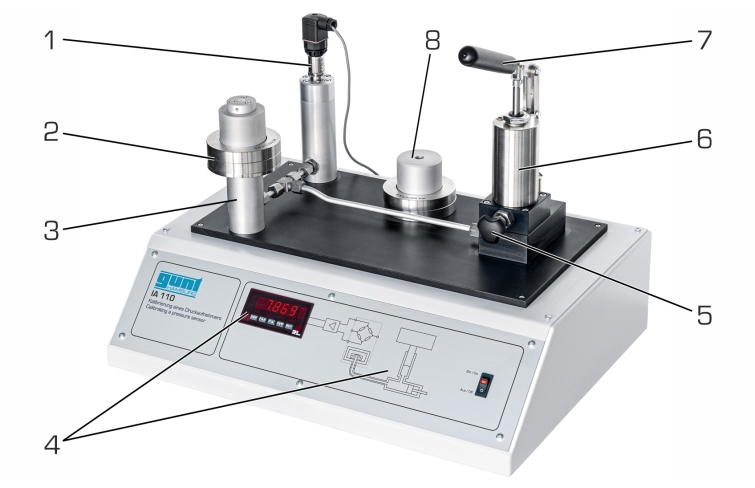

IA 110 Étalonnage d'un capteur de pression (Réf. 058.11000)

L'appareil d'essai IA 110 permet de réaliser une opération d´étalonnage conforme à la pratique sur un capteur de pression électronique.

La pression d'épreuve est générée avec un manomètre à piston classique.

Le piston est chargé de poids et génère une pression d'épreuve définie p = F ~G~ / A ~P~ . F ~G~ est la force à cause du poids et A ~P~ est la superficie de la section du piston.

Une broche à main sert à abaisser le piston et à délester l'appareil après la mesure.

L'influence des frottements est minimisée en ceci que le piston est mis en rotation pendant la mesure.

La pression d'épreuve ainsi générée est transmise à la membrane d'un capteur de pression.

Le signal de sortie électrique fonction de la pression est représenté sur un afficheur numérique.

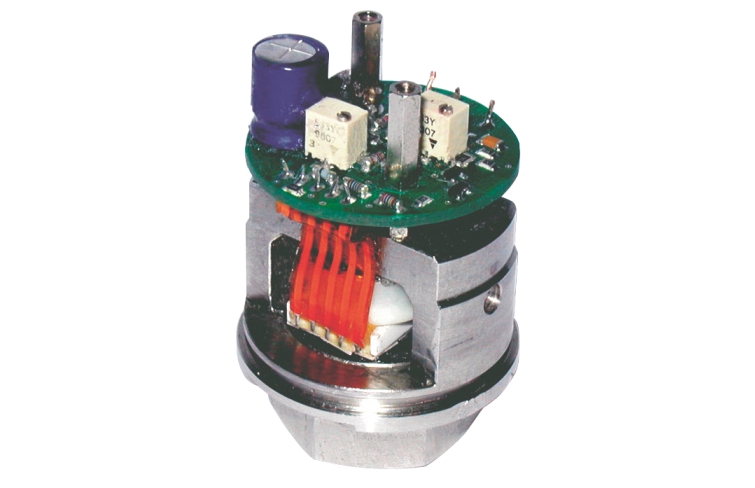

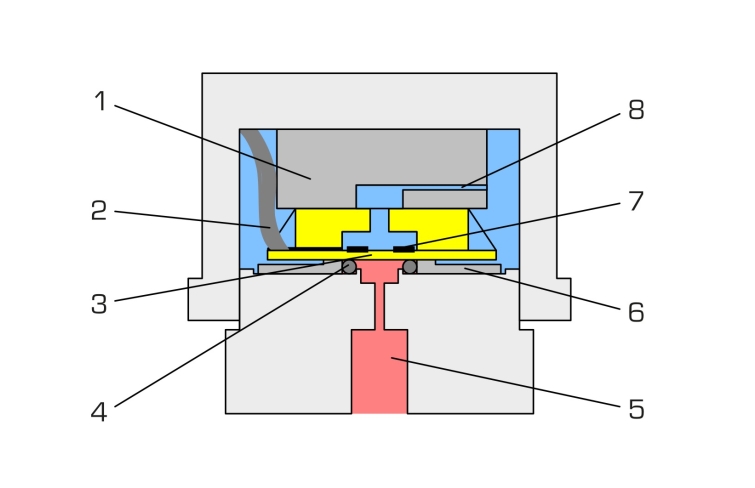

Le capteur de pression utilisé est une cellule de mesure moderne sur la membrane céramique de laquelle sont disposées des résistances piézorésistives variant en fonction de l'allongement.

Les résistances sont couplées en un pont de mesure.

Un circuit amplificateur intégré interprète le déséquilibre fonction de la pression du pont de mesure et livre un signal de tension proportionnel.

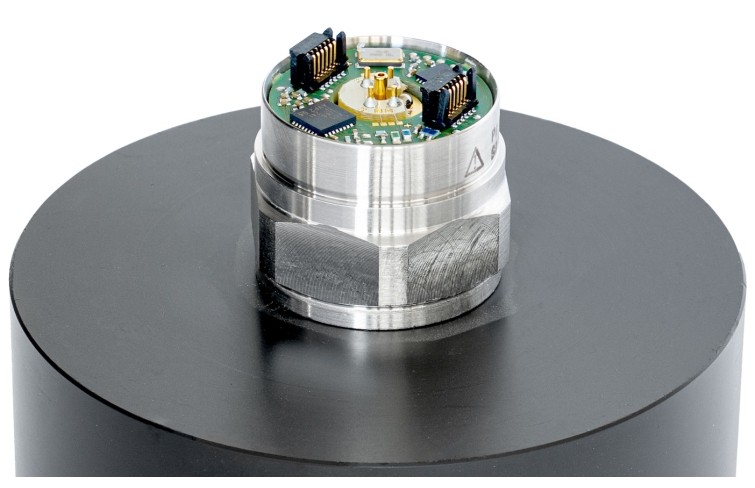

Pour plus de clarté, le système comprend un deuxième capteur de pression sous la forme d'un modèle en coupe.

L'ensemble du montage expérimental est monté de manière compacte sur un boîtier et facile à transporter.

La documentation didactique bien structurée expose les principes de base et guide l´étudiant dans la réalisation des essais.



Contenu didactique / Essais


- apprentissage et exécution d'une opération d´étalonnage pour un capteur de pression électronique

- enregistrement du signal de sortie du capteur en fonction de la pression présente

- structure et des détails d'un capteur de pression électronique piézorésistif

- installer et raccorder un capteur de pression

- informations sur les domaines d'application, les plages de mesure et la précision des capteurs électroniques de pression typiques



Les grandes lignes

- Pression de test générée avec manomètre à piston à poids

- Capteur de pression électronique avec cellule de mesure céramique

- Enregistrement d'une courbe d´étalonnage

- Appareil d'essai compact pour un travail en groupe ou pour la démonstration



Caractéristiques techniques


Capteur de pression

- plage de mesure: 0...2,5bar

- alimentation: 24VCC

- signal de sortie: 0...10VCC



Manomètre à piston de compression

- diamètre: 12mm

- nombre de poids: 5

- étagement de pression: 0,5 - 1,0 - 1,5 - 2,0 - 2,5bar



Affichage numérique: 4 1/2 digits



Huile hydraulique: HLP ISO 32



Informations logistiques
Dimensions et poids

Lxlxh: 600x450x450mm

Poids: env. 20kg



Necessaire au fonctionnement

230V, 50/60Hz



Liste de livraison

1 appareil d'essai

1 jeu de poids

1L d'huile hydraulique

1 modèle en coupe du capteur de pression

1 documentation didactique



Poids: 20 Kg
Delai de livraison estimé : 16 semaines
