Ref: EWTGUST310
ST 310 Installation eau potable avec système de sécurité, réduction pression, anti retour (066.31000

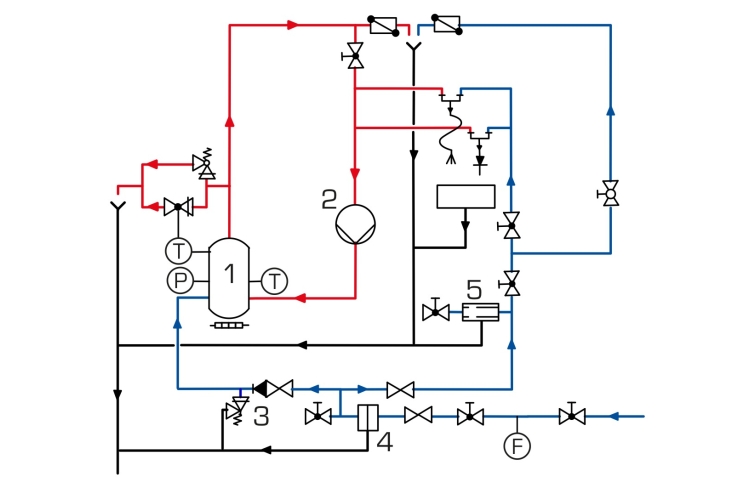

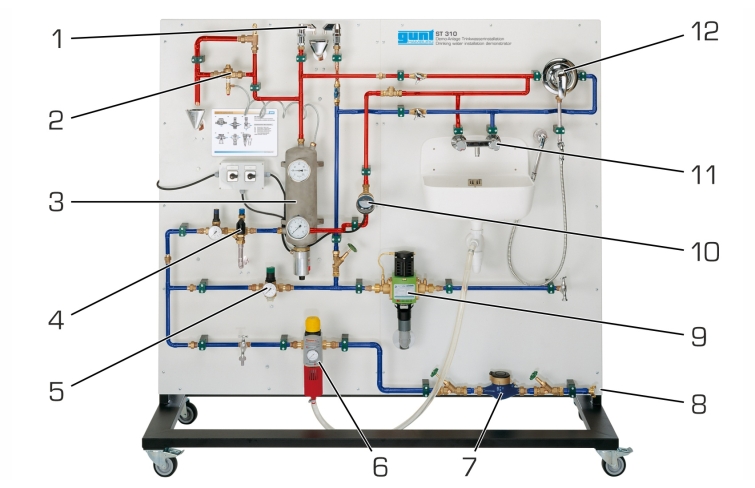

Sur le panneau de l'appareil d'essai est montée une installation d'eau potable comparable aux installations domestiques habituelles.
Un petit chauffe-eau électrique et une tuyauterie de circulation permettent d'étudier la préparation de l'eau chaude sanitaire à partir de l'alimentation en eau froide.
Des équipements de protection montrent de quelle manière les installations d'eau potable sont protégées contre le retour d'eau polluée dans la conduite d'eau potable.

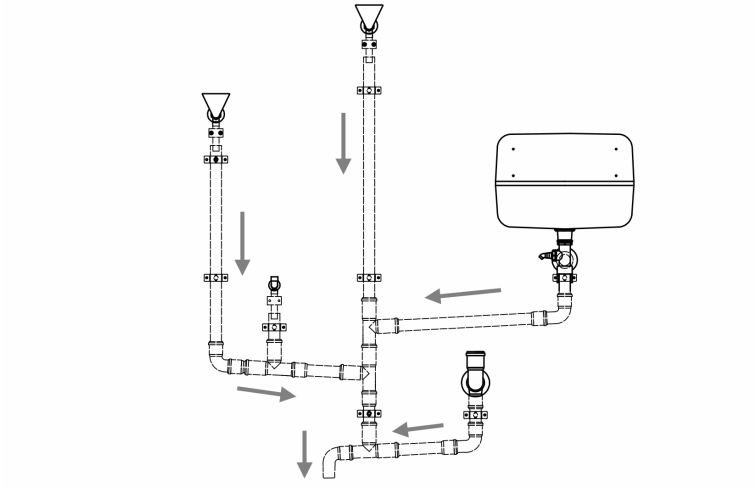

Sur la face arrière du panneau se trouve un système de tuyauteries d'évacuation des eaux usées.
Un petit chauffe-eau électrique et une tuyauterie de circulation permettent d'étudier la préparation de l'eau chaude sanitaire à partir de l'alimentation en eau froide.
Des équipements de protection montrent de quelle manière les installations d'eau potable sont protégées contre le retour d'eau polluée dans la conduite d'eau potable.
Sur la face arrière du panneau se trouve un système de tuyauteries d'évacuation des eaux usées.
Contenu didactique / Essais
- fonction et comportement en fonctionnement des composants
compteur deau
soupape de réduction de pression avec et sans filtre de rinçage à contre-courant)
séparateur
groupe de sécurité
réservoir à pression chauffant
pompe de circulation
soupape de sécurité thermique
Les grandes lignes
- appareil d'essai avec tous les composants usuels d'une installation d'eau potable
- conçu pour la formation aux techniques sanitaires
Les caractéristiques techniques
Compteur d'eau à rotor DN20: 2,5m³/h
Séparateur Euro BA, classe de danger 4
Groupe de sécurité , 6bar
- dispositif antirefoulement
- soupape de réduction de pression
- soupape d'arrêt
Soupape de sécurité thermique: 95°C
Élément chauffant vissé 3kW (dans le ballon d'eau chaude)
Pompe de circulation
- puissance absorbée: 20W
- débit de refoulement max.: 640L/h
- hauteur de refoulement max.: 1,4m
- températures de service max.: 110°C
Plages de mesure
pression: 3x 0...10bar
230V, 50Hz, 1 phases
- fonction et comportement en fonctionnement des composants
compteur deau
soupape de réduction de pression avec et sans filtre de rinçage à contre-courant)
séparateur
groupe de sécurité
réservoir à pression chauffant
pompe de circulation
soupape de sécurité thermique
Les grandes lignes
- appareil d'essai avec tous les composants usuels d'une installation d'eau potable
- conçu pour la formation aux techniques sanitaires
Les caractéristiques techniques
Compteur d'eau à rotor DN20: 2,5m³/h
Séparateur Euro BA, classe de danger 4
Groupe de sécurité , 6bar
- dispositif antirefoulement
- soupape de réduction de pression
- soupape d'arrêt
Soupape de sécurité thermique: 95°C
Élément chauffant vissé 3kW (dans le ballon d'eau chaude)
Pompe de circulation
- puissance absorbée: 20W
- débit de refoulement max.: 640L/h
- hauteur de refoulement max.: 1,4m
- températures de service max.: 110°C
Plages de mesure
pression: 3x 0...10bar
230V, 50Hz, 1 phases
Informations logistiques
Dimensions et poids
Lxlxh: 2000x700x1900mm
Poids: env. 163kg
Nécessaire au fonctionnement
raccord d'eau froide: 1,5bar, drain
Liste de livraison
1 banc dessai
1 notice
Lxlxh: 2000x700x1900mm
Poids: env. 163kg
Nécessaire au fonctionnement
raccord d'eau froide: 1,5bar, drain
Liste de livraison
1 banc dessai
1 notice
Poids: 163 Kg Delai de livraison estimé : 16 semaines
