RT 395 Entretien des robinetteries et d’actionneurs (Réf. 080.39500)

Entretien et contrôle de fonction: 4 robinetteries et actionneurs différents

Dans l'industrie, on utilise différents types de robinetteries.

Elles conviennent pour des fluides gazeux et liquides.

On peut distinguer les soupapes, robinets, les robinet-vannes et les clapets.

Les robinets étanchent rapidement une tuyauterie, ils agissent transversalement à la direction d'écoulement.

Un quart de tour suffit pour un actionnement complet.

Les soupapes règlent contre le sens de l'écoulement et nécessitent plusieurs rotations de la broche avant d'être entièrement ouvertes ou fermées.

Les clapets ne sont pas destinées à étancher complètement une tuyauterie, mais servent à étrangler le débit.

Si on combine une de ces robinetteries avec un servomoteur, alors on parle d'un dispositif de réglage ou actionneur.

Le système RT 395 présente trois types de robinetteries différents.

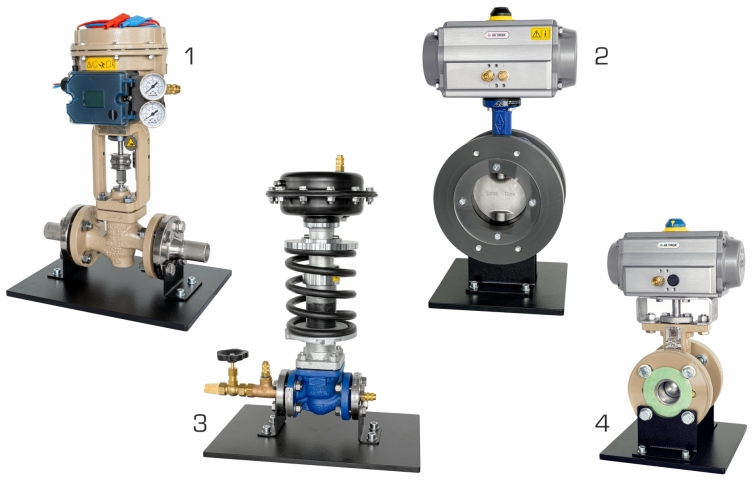

On examine le comportement en fonctionnement d'une vanne à secteur sphérique (correspond au type de robinetterie robinet), d'un clapet, d'une soupape de régulation pneumatique et d'une soupape de réduction de pression.

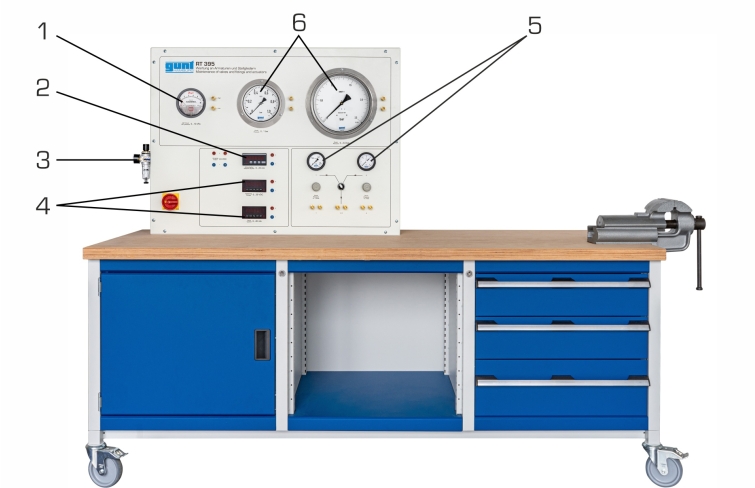

L'armoire de commande offre les possibilités de réglage électrique et pneumatique nécessaires pour tester et calibrer les robinetteries.

Des instruments de mesure affichent les pressions pneumatiques, la tension et le courant.

L'établi comporte un étau pour les travaux de maintenance et de montage, contient également l'outillage nécessaire et les petites pièces telles que les joints.



Contenu didactique / Essais


- fonction et mode de fonctionnement de différentes robinetteries

-- clapet pneumatique

-- vanne à secteur sphérique pneumatique

-- soupape de régulation pneumatique avec

-- actionneur électropneumatique

-- soupape de réduction de pression

- raccordement pneumatique

- raccordement électrique

- initiation à une courbe caractéristique de valve linéaire et à pourcentage égal

- planification, exécution et évaluation de travaux de maintenance et de réparation

- lecture et compréhension des dessins techniques et les modes d'emploi



Les grandes lignes

- banc d'essai de réalisation de travaux de maintenance sur des robinetteries industrielles

- comparaison de 4 actionneurs différents



Caractéristiques techniques

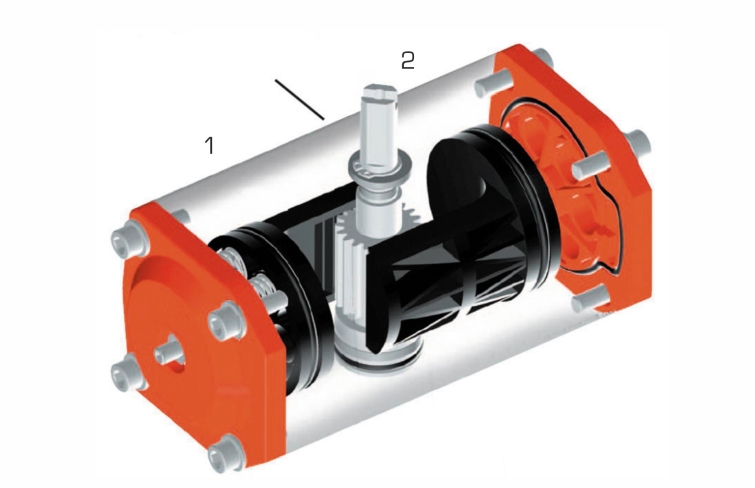

Mécanisme de pivotement pneumatique: à simple effet avec rappel par ressort

Measuring ranges

- pression (manomètre à tube Bourdon):

-- 0...1,0bar (D=160mm)

-- 0...1,6bar (D=60mm, régulateur de pression)

-- 0...2,5bar (D=250mm)

-- 0...6,0bar (D=60mm, régulateur de pression)

- pression différentielle: 0...10kPa

- courant (affichage numérique): 0...20mA

- tension (affichage numérique): 0...20VCC

230V, 50Hz, 1 phase



Informations logistiques
Dimensions et poids

Lxlxh: 2200x750x1660mm

Poids: env. 321kg



Necessaire au fonctionnement

Raccord d'air comprimé 8bar



Liste de livraison

1 chariot d'atelier avec infrastructure et armoire de commande

1 clapet

1 soupape de régulation pneumatique

1 soupape de réduction de pression

1 vanne à secteur sphérique

1 manomètre

1 jeu de câbles

1 jeu de flexibles d'air comprimé

1 jeu d'outils et de petites pièces (vis, joints d'étanchéité etc.)

1 documentation didactique



Poids: 321 Kg
Delai de livraison estimé : 16 semaines
