PT 104 Métrologie dimensionnelle, 10 pièces angulaires (Réf. 052.10400)
avec pied à coulisse, pied à coulisse profondeur, goniomètre et jauge de rayon
La mé trologie dimensionnelle est un aspect essentiel de l´ inspection de la qualité au cours de la formation pratique de tous les mé tiers de la mé tallurgie.
Le projet d´ apprentissage GUNT-DigiSkills 2 propose plusieurs kits de travaux pratiques qui permettent d´ enseigner des connaissances de base à approfondies dans la mé trologie dimensionnelle.
Le PT 104 permet d´ enseigner les principes de base de la mé trologie dimensionnelle dans la formation.
L´ accent est mis sur contrô le des angles et des rayons.

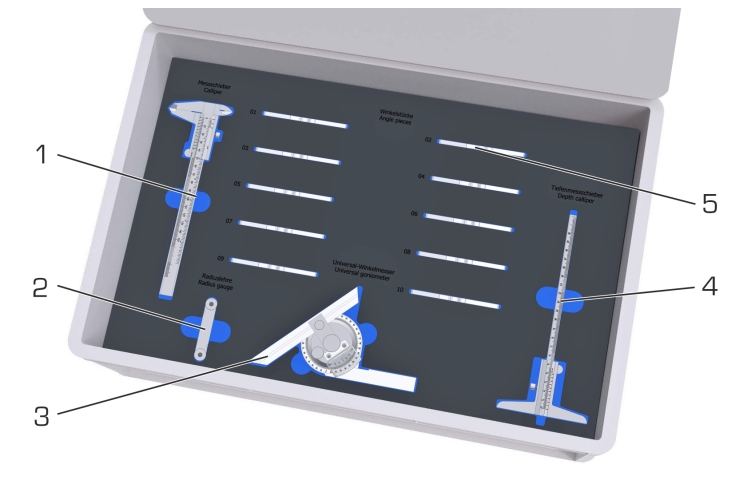

Le kit de travaux pratiques comprend dix piè ces angulaires comme objets de contrô le.
Leurs dimensions diffè rent et elles sont pourvues d´ un marquage individuel.
Le sché ma principal permet de contrô ler les dimensions sé lectionné es des piè ces angulaires.
Sept des dix objets contrô lé s pré sentent des dé viations, de sorte qu´ ils sont identifié s comme des rejets dans le cadre de leur contrô le.
Quatre piè ces d´é quipement diffé rentes de contrô le et de gabariage sont contenus dans la liste de livraison pour effectuer les mesures: un pied à coulisse, un pied à coulisse de profondeur, un goniomè tre universel et une jauge de rayon.
Le kit de travaux pratiques comprend du maté riel didactique multimé dia complet disponible gratuitement dans le GUNT Media Center.

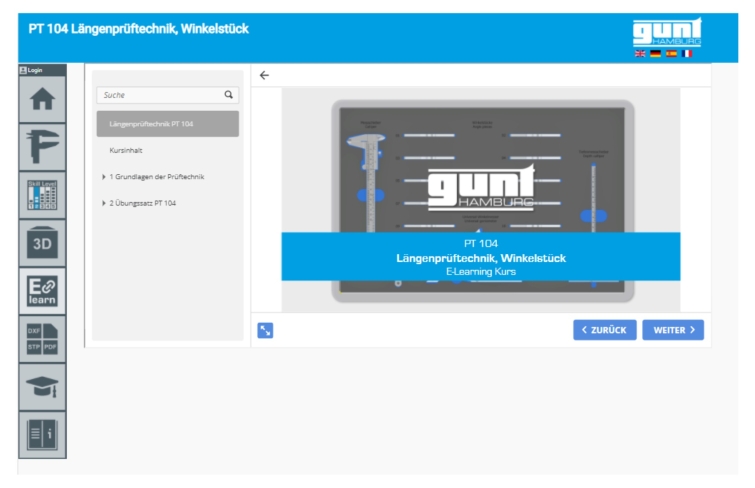

Le cours d´ apprentissage en ligne pré sente de maniè re dé taillé e les principes de base et le dé roulement de ce contrô le à l´ aide d´ animations correspondantes.
La notice est é galement contenue sous forme numé rique dans le cours d´ apprentissage en ligne.
Des sché mas avec les ré fé rences nominales sont mis à disposition pour remplir les feuilles de travail numé riques pré paré es. Ainsi, il est possible de dé velopper des contenus didactiques traditionnels, ainsi que des compé tences numé riques.
Toutes les piè ces sont disposé es de maniè re claire, et proté gé es dans un systè me de rangement avec mousse de protection.
