Ref: EWTGUPT102
PT 102 Métrologie dimensionnelle, 10x plaques d'écartement (Réf. 052.10200)
avec pied à coulisse analogique et numérique, pied à coulisse profondeur, micromètre de profondeur
La métrologie dimensionnelle est un aspect essentiel de linspection de la qualité au cours de la formation pratique de tous les métiers de la métallurgie.
Le projet dapprentissage GUNT-DigiSkills 2 propose plusieurs kits de travaux pratiques qui permettent denseigner des connaissances de base à approfondies dans la métrologie dimensionnelle.
Le PT 102 permet denseigner les principes de base de la métrologie dimensionnelle dans la formation.
Laccent est mis sur contrôle des longueurs et des profondeurs.
Le kit de travaux pratiques comprend dix plaques décartement comme objets de contrôle.
Leurs dimensions diffèrent et elles sont pourvues dun marquage individuel.
Le schéma principal permet de contrôler toutes les dimensions des plaques décartement.
Sept des dix objets contrôlés présentent des déviations, de sorte quils sont identifiés comme des rejets dans le cadre de leur contrôle.

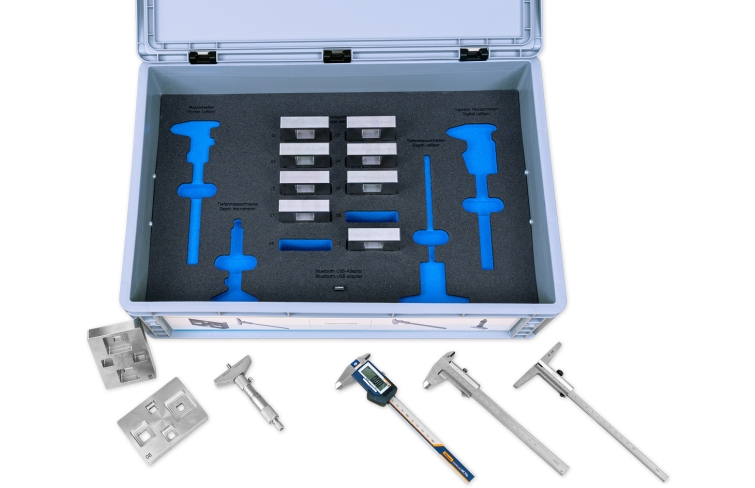

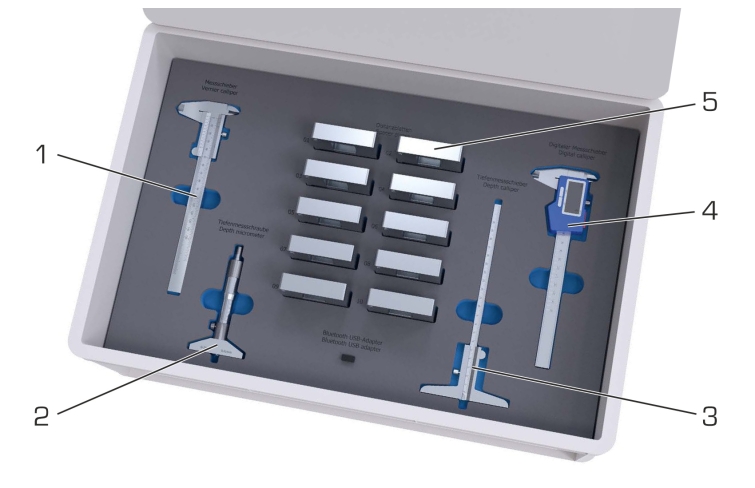

Quatre pièces déquipement de contrôle différentes sont contenus dans la liste de livraison pour effectuer les mesures: deux pieds à coulisse (un numérique et un analogique), un pied à coulisse de profondeur et un micromètre de profondeur.
Le kit de travaux pratiques comprend du matériel didactique multimédia complet disponible gratuitement dans le GUNT Media Center.

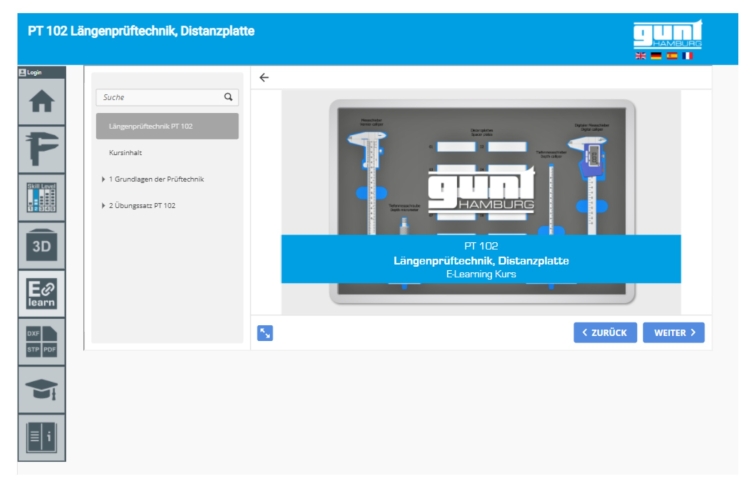

Le cours dapprentissage en ligne présente de manière détaillée les principes de base et le déroulement de ce contrôle à laide danimations correspondantes.
La notice est également contenue sous forme numérique dans le cours dapprentissage en ligne.

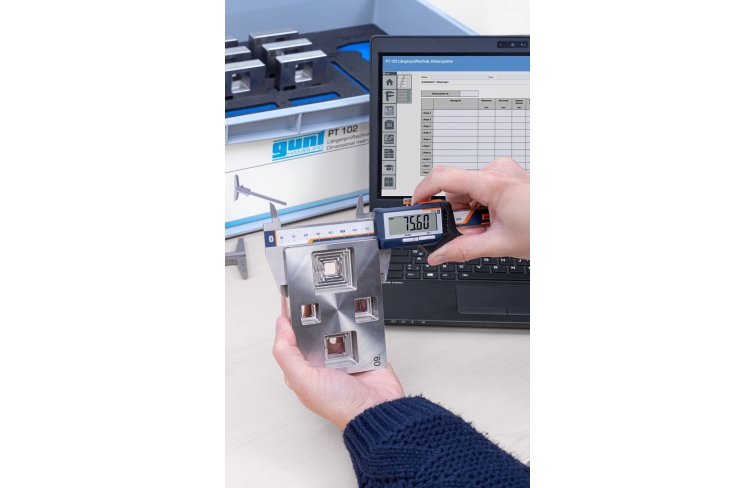

Des schémas avec les références nominales sont mis à disposition pour remplir les feuilles de travail numériques préparées. Le pied à coulisse numérique permet de transmettre les valeurs de mesure directement à la feuille de travail en appuyant sur un bouton.

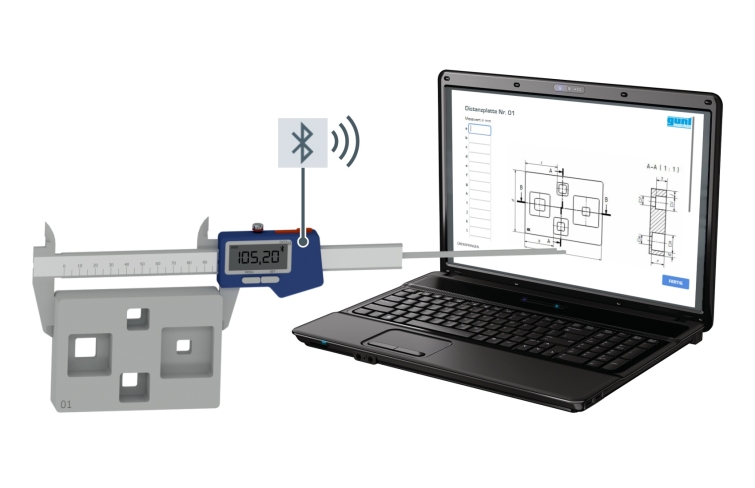

Pour la transmission de données par Bluetooth, un adaptateur USB à Bluetooth pour PC est compris dans la liste de livraison.
Ainsi, il est possible de développer des contenus didactiques traditionnels, ainsi que des compétences numériques.
Toutes les pièces sont disposées de manière claire, et protégées dans un système de rangement avec mousse de protection.
Le projet dapprentissage GUNT-DigiSkills 2 propose plusieurs kits de travaux pratiques qui permettent denseigner des connaissances de base à approfondies dans la métrologie dimensionnelle.
Le PT 102 permet denseigner les principes de base de la métrologie dimensionnelle dans la formation.
Laccent est mis sur contrôle des longueurs et des profondeurs.
Le kit de travaux pratiques comprend dix plaques décartement comme objets de contrôle.
Leurs dimensions diffèrent et elles sont pourvues dun marquage individuel.
Le schéma principal permet de contrôler toutes les dimensions des plaques décartement.
Sept des dix objets contrôlés présentent des déviations, de sorte quils sont identifiés comme des rejets dans le cadre de leur contrôle.
Quatre pièces déquipement de contrôle différentes sont contenus dans la liste de livraison pour effectuer les mesures: deux pieds à coulisse (un numérique et un analogique), un pied à coulisse de profondeur et un micromètre de profondeur.
Le kit de travaux pratiques comprend du matériel didactique multimédia complet disponible gratuitement dans le GUNT Media Center.
Le cours dapprentissage en ligne présente de manière détaillée les principes de base et le déroulement de ce contrôle à laide danimations correspondantes.
La notice est également contenue sous forme numérique dans le cours dapprentissage en ligne.
Des schémas avec les références nominales sont mis à disposition pour remplir les feuilles de travail numériques préparées. Le pied à coulisse numérique permet de transmettre les valeurs de mesure directement à la feuille de travail en appuyant sur un bouton.
Pour la transmission de données par Bluetooth, un adaptateur USB à Bluetooth pour PC est compris dans la liste de livraison.
Ainsi, il est possible de développer des contenus didactiques traditionnels, ainsi que des compétences numériques.
Toutes les pièces sont disposées de manière claire, et protégées dans un système de rangement avec mousse de protection.
Contenu didactique / Essais
- principes de base de la métrologie: contrôler / mesurer / gabariage
- apprentissage déquipement de contrôle fondamentaux
pied à coulisse
pied à coulisse numérique avec fonction de transmission des données par Bluetooth
pied à coulisse de profondeur
micromètre de profondeur
- mesure de longueurs et de profondeurs données
- établissement dun compte-rendu de mesure
- évaluation de déviation de mesure
- apprentissage des tolérances générales selon ISO 2768-1
- détection derreurs typiques
erreurs systématiques
erreurs aléatoires
- développement de compétences numériques
recherche et obtention dinformations sur des réseaux numériques
utilisation de supports dapprentissage numériques, découverte et utilisation du Web Based Training (WBT)
utilisation des systèmes dassistance, de simulation, de diagnostic ou de visualisation,
p. ex. codes QR, outil daffichage CAD
Les grandes lignes
- principes de base de la métrologie: contrôler / mesurer / gabariage
- apprentissage déquipement de contrôle fondamentaux
pied à coulisse
pied à coulisse numérique avec fonction de transmission des données par Bluetooth
pied à coulisse de profondeur
micromètre de profondeur
- mesure de longueurs et de profondeurs données
- établissement dun compte-rendu de mesure
- évaluation de déviation de mesure
- apprentissage des tolérances générales selon ISO 2768-1
- détection derreurs typiques
erreurs systématiques
erreurs aléatoires
- développement de compétences numériques
recherche et obtention dinformations sur des réseaux numériques
utilisation de supports dapprentissage numériques, découverte et utilisation du Web Based Training (WBT)
utilisation des systèmes dassistance, de simulation, de diagnostic ou de visualisation,
p. ex. codes QR, outil daffichage CAD
Les grandes lignes
Poids: 12.5 Kg Delai de livraison estimé : 16 semaines
