Lappareil dessai HM 250.11 est utilisé pour démontrer les effets produits par différents obstacles sur la hauteur dénergie dans des écoulements dans des canaux.
Il permet denseigner les principes de base nécessaires à la conception de voies de navigation artificielles ou à la régulation des rivières et des barrages à une très petite échelle.
Le canal dessai est fabriqué dans un matériau transparent, ce qui permet dobserver les hauteurs du niveau deau et donc les hauteurs dénergie le long du canal.

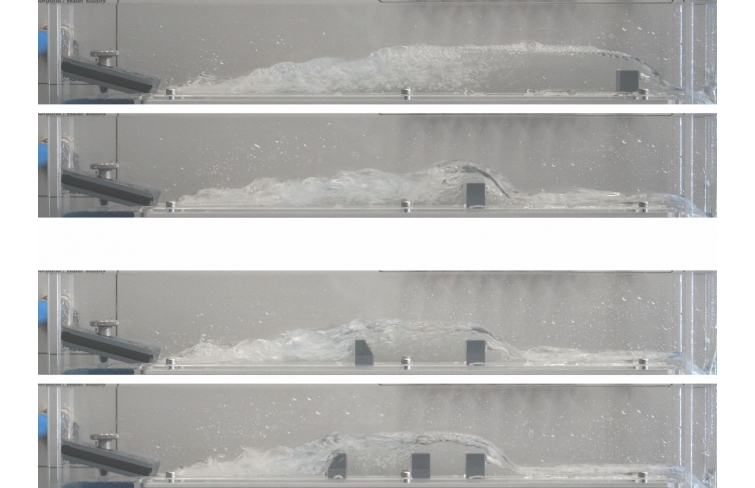

Les effets produits par les différentes obstacles sont ainsi clairement visibles.

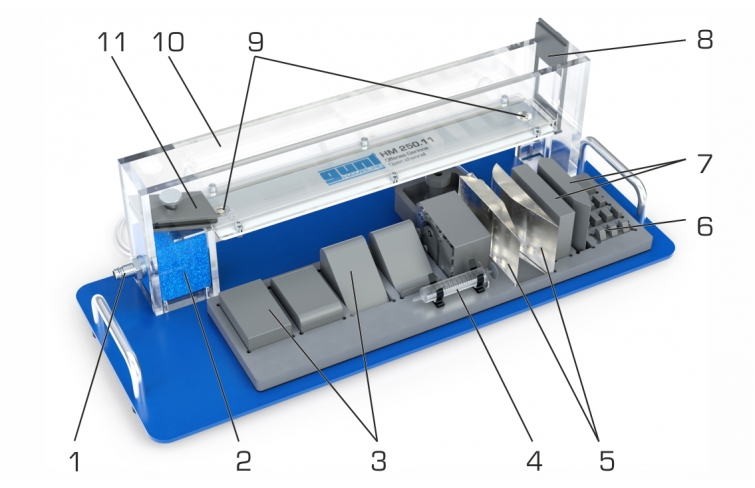

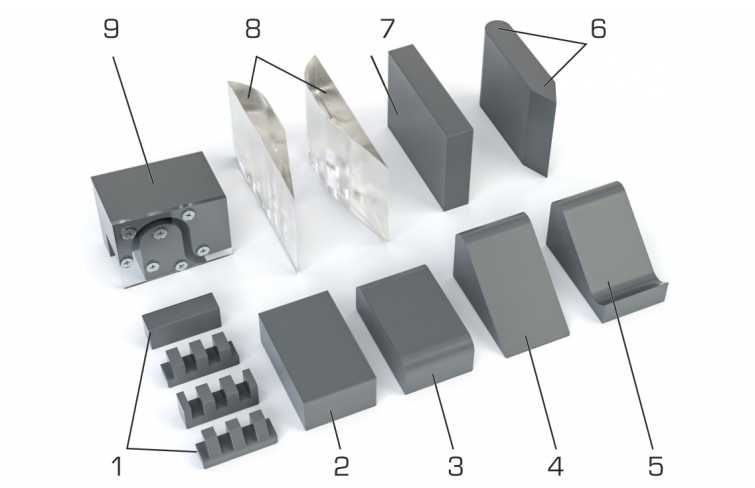

Les accessoires fournis se composent de différents déversoirs, dun canal Venturi, de deux piles et dobstacles pour la dissipation dénergie.
Les accessoires sont maintenus magnétiquement au fond du canal dessai.
Au fond de lentrée et de la sortie deau, il est possible de déterminer le niveau deau dans le canal dessai par une mesure de pression.

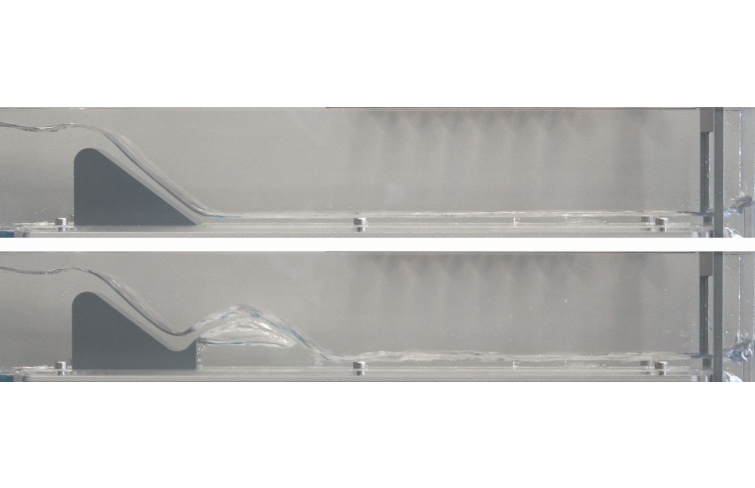

Pour pouvoir étudier le ressaut dans un écoulement torrentiel, une buse est fixée sur lentrée deau du canal dessai.
Pour produire une excitation ponctuelle, on peut pulvériser de leau à laide dune seringue à la surface et observer la propagation des ondes.
Laccessoire HM 250.11 se positionne facilement et en toute sécurité sur la surface de travail du module de base HM 250.
La technologie RFID est utilisée pour identifier automatiquement les accessoires, charger le logiciel GUNT approprié et effectuer la configuration automatique du système.

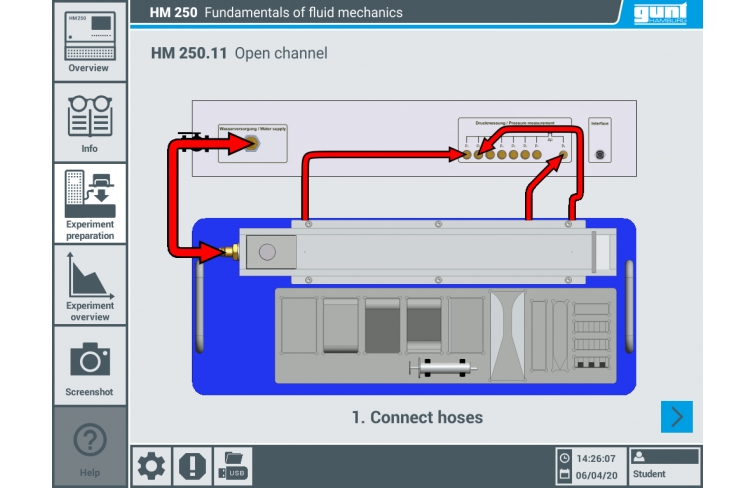

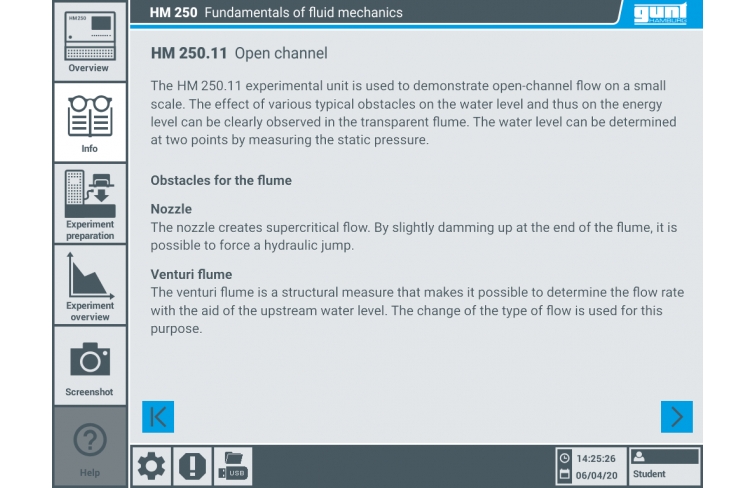

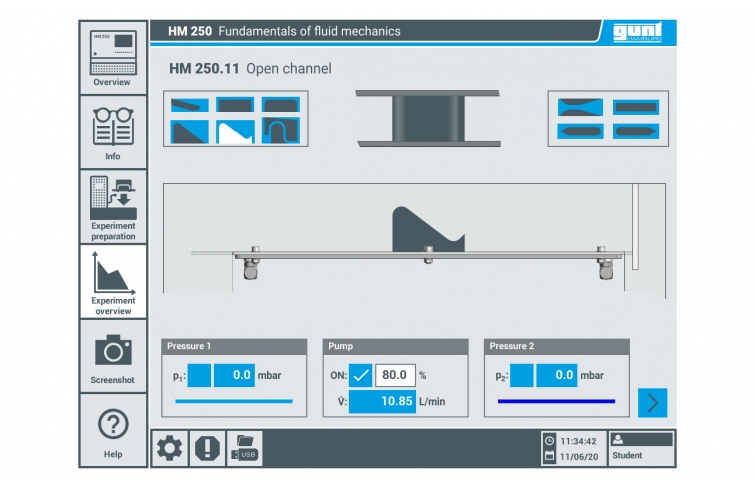

Linterface utilisateur intuitive guide les tests et affiche les valeurs mesurées sous forme graphique.
Lalimentation en eau ainsi que lajustage du débit seffectuent via le module de base.
Les mesures de débit et de pression sont également effectuées via le module de base.

Techniques > Mécanique des fluides > Principe de la dynamique des fluides > Écoulement dans des canaux à surface libre

Poids: 9.7 Kg
