Ref: EWTGUHM241
HM 241 Principes de base de l'écoulement d'eau (Réf. 070.24100)
Avec interface PC USB et logiciel inclus
En mécanique des fluides incompressibles, on fait la distinction entre l´écoulement tubulaire et l´écoulement dans des canaux ouverts.
Avec une pression et une vitesse d´écoulement suffisantes dans un tuyau entièrement rempli, on observe l´écoulement tubulaire sur un plan unidimensionnel pour des raisons de simplification.
Cette condition préalable permet de représenter et calculer plus facilement les phénomènes physiques.
Par contre, l´écoulement dans des canaux ouverts est toujours multidimensionnel.

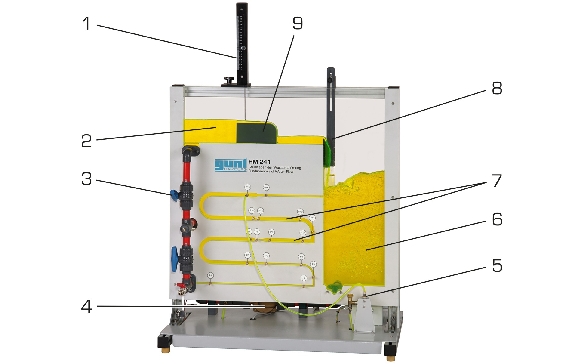

L´ appareil d´ essai compact HM 241 permet de réaliser un grand nombre d´ essais sur les principes de base de l´écoulement incompressible dans des canaux ouverts et conduites.
Une pompe refoule l´ eau depuis le réservoir de stockage jusqu´ au canal ouvert ou à la conduite en passant par la conduite d´ alimentation.
Les processus d´écoulement sont bien visibles, étant donné que tous les éléments traversés sont en plastique transparent.

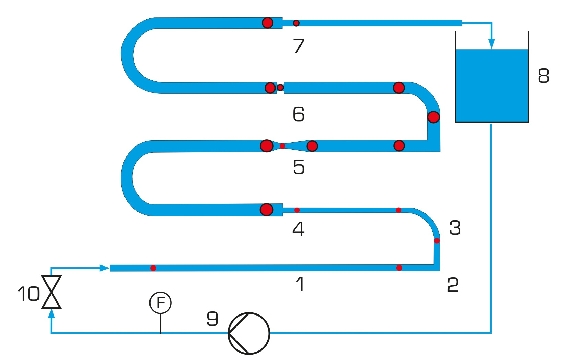

Dans la section de tuyau, l´ eau coule à travers un diaphragme, un tube de Venturi, un rétrécissement, un élargissement ainsi qu´ au travers de coudes, de tuyau et d´ angles de tuyau de différents diamètres.

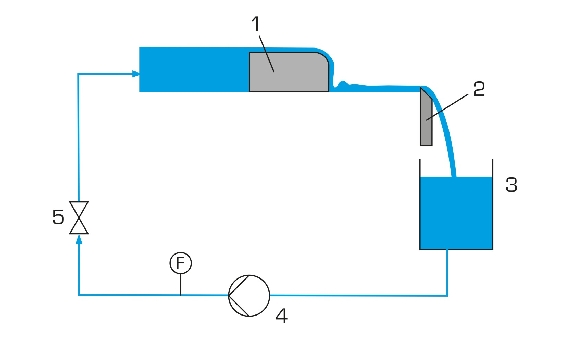

Le canal ouvert dispose d´ un déversoir à seuil épais et d´ un déversoir à paroi mince.
Les deux zones de travail sont soit bloquées soit ouvertes au moyen d´ une soupape.
Un capteur de pression situé sur l´ appareil permet de mesurer la pression différentielle; il peut être relié aux points de mesure de la conduite au moyen d´ un flexible.
Un débitmètre situé dans l´ unité d´ alimentation permet de déterminer le débit.
Les valeurs de mesure sont transmises vers un PC afin d´ y être enregistrées à l´ aide du logiciel GUNT fourni, et de permettre l´ affichage des résultats des essais.
La transmission des données au PC se fait par une interface USB.
Le niveau d´ eau est déterminé par la jauge à eau électronique.

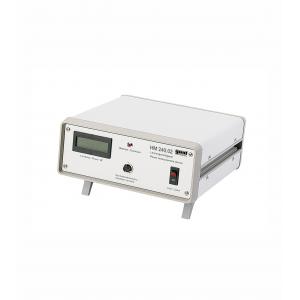

Pour mesurer la puissance absorbée de la pompe, on a recours au wattmètre HM 240.02.
Avec une pression et une vitesse d´écoulement suffisantes dans un tuyau entièrement rempli, on observe l´écoulement tubulaire sur un plan unidimensionnel pour des raisons de simplification.
Cette condition préalable permet de représenter et calculer plus facilement les phénomènes physiques.
Par contre, l´écoulement dans des canaux ouverts est toujours multidimensionnel.
L´ appareil d´ essai compact HM 241 permet de réaliser un grand nombre d´ essais sur les principes de base de l´écoulement incompressible dans des canaux ouverts et conduites.
Une pompe refoule l´ eau depuis le réservoir de stockage jusqu´ au canal ouvert ou à la conduite en passant par la conduite d´ alimentation.
Les processus d´écoulement sont bien visibles, étant donné que tous les éléments traversés sont en plastique transparent.
Dans la section de tuyau, l´ eau coule à travers un diaphragme, un tube de Venturi, un rétrécissement, un élargissement ainsi qu´ au travers de coudes, de tuyau et d´ angles de tuyau de différents diamètres.
Le canal ouvert dispose d´ un déversoir à seuil épais et d´ un déversoir à paroi mince.
Les deux zones de travail sont soit bloquées soit ouvertes au moyen d´ une soupape.
Un capteur de pression situé sur l´ appareil permet de mesurer la pression différentielle; il peut être relié aux points de mesure de la conduite au moyen d´ un flexible.
Un débitmètre situé dans l´ unité d´ alimentation permet de déterminer le débit.
Les valeurs de mesure sont transmises vers un PC afin d´ y être enregistrées à l´ aide du logiciel GUNT fourni, et de permettre l´ affichage des résultats des essais.
La transmission des données au PC se fait par une interface USB.
Le niveau d´ eau est déterminé par la jauge à eau électronique.
Pour mesurer la puissance absorbée de la pompe, on a recours au wattmètre HM 240.02.
Contenu didactique / Essais
- principes de base de l'écoulement tubulaire et de l'écoulement dans des canaux ouverts
- mesure de la pression différentielle au niveau d'un diaphragme, d'un tube de Venturi, de coudes de tuyau et d'angles de tuyau, d'un rétrécissement et d'un élargissement
- étude de constructions de déversoirs dans un canal ouvert avec le wattmètre HM 240.02
- enregistrement d'une caractéristique de pompe
Les grandes lignes
- écoulement d'eau dans des canaux ouverts
- expériences sur l'écoulement tubulaire
- circuit d'eau fermé
- principes de base de l'écoulement tubulaire et de l'écoulement dans des canaux ouverts
- mesure de la pression différentielle au niveau d'un diaphragme, d'un tube de Venturi, de coudes de tuyau et d'angles de tuyau, d'un rétrécissement et d'un élargissement
- étude de constructions de déversoirs dans un canal ouvert avec le wattmètre HM 240.02
- enregistrement d'une caractéristique de pompe
Les grandes lignes
- écoulement d'eau dans des canaux ouverts
- expériences sur l'écoulement tubulaire
- circuit d'eau fermé
Caractéristiques techniques
Pompe, 3 niveaux
- puissance absorbée max.: 100W
- débit de refoulement max.: 83L/min
- hauteur de refoulement max.: 6m
Jauge à eau électronique
- plage de mesure: 0...200mm
- division: 1mm
- déplacement: max. 205mm
Plages de mesure
- pression différentielle: 0...600mbar
- débit: 3,5...50L/min
230V, 50Hz, 1 phase
Pompe, 3 niveaux
- puissance absorbée max.: 100W
- débit de refoulement max.: 83L/min
- hauteur de refoulement max.: 6m
Jauge à eau électronique
- plage de mesure: 0...200mm
- division: 1mm
- déplacement: max. 205mm
Plages de mesure
- pression différentielle: 0...600mbar
- débit: 3,5...50L/min
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 850x540x970mm
Poids: env. ca. 50kg
Necessaire au fonctionnement
PC avec Windows
Liste de livraison
1 appareil d'essai
2 déversoirs
1 jeu d'outils
1 jauge à eau électronique
1 CD avec logiciel GUNT + câble USB
1 documentation didactique
Lxlxh: 850x540x970mm
Poids: env. ca. 50kg
Necessaire au fonctionnement
PC avec Windows
Liste de livraison
1 appareil d'essai
2 déversoirs
1 jeu d'outils
1 jauge à eau électronique
1 CD avec logiciel GUNT + câble USB
1 documentation didactique
Techniques > Mécanique des fluides > Principe de la dynamique des fluides > Mécanique des fluides en bref: tuteur de fluide
Techniques > Mécanique des fluides > Ecoulement stationnaire > Principes de base de l'écoulement stationnaire
Poids: 50 Kg Delai de livraison estimé : 16 semaines
