Ref: EWTGUHM222
HM 222 Ecoulement d'air dans des tuyaux et des éléments de tuyauterie (Réf. 070.22200)
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 Dans des tuyaux traversé s par un é coulement, des pertes de charge ont lieu suite au frottement entre les parois du tuyau et le fluide.
La perte de charge dé pend directement de la rugosité de la surface de la paroi interne du tuyau et donc du maté riau utilisé .
En plus, la perte de charge est influencé e par la vitesse de l´é coulement et par la surface de section traversé e par l´é coulement.
La connaissance des pertes de charge dans diffé rents é lé ments de tuyauterie joue un rô le important dans le dimensionnement des systè mes de tuyauterie.
Le banc d´ essai HM 222 permet de dé terminer de maniè re expé rimentale ces coefficients importants et d´é tudier l´é volution de la pression dans des sections de tuyau typiques.
Les essais peuvent ê tre effectué s avec un é coulement d´ air laminaire ou turbulent.

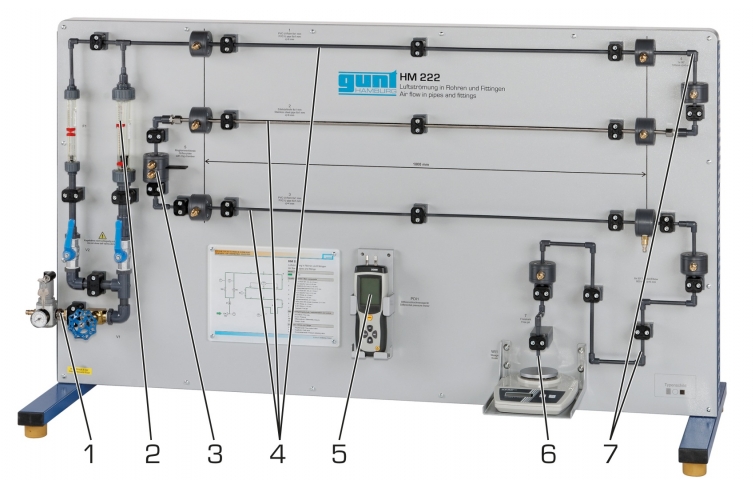

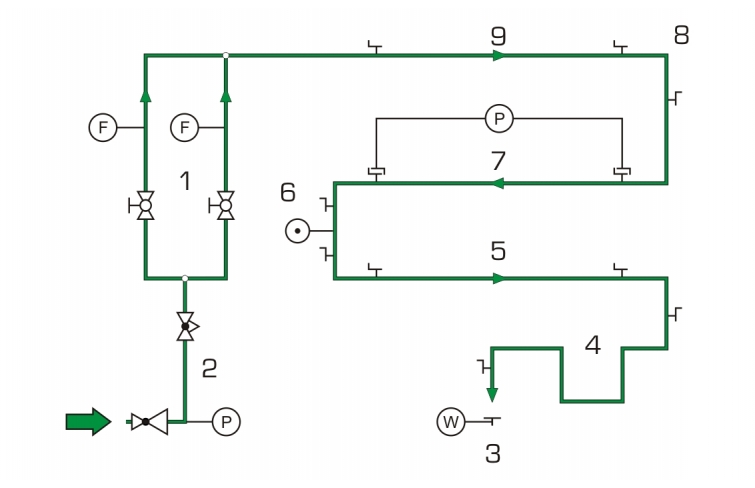

Le banc d´ essai comprend trois sections de tuyau rectilignes fabriqué es dans des maté riaux diffé rents et ayant des diamè tres divers. Sont é galement inclus: une section de tuyau avec un angle de tuyau, une section de tuyau avec six angles de tuyau, un orifice de mesure pour mesurer le dé bit volumé trique et une balance pour mesurer la force de jet à la fin du systè me de tuyauterie.
Les points de mesure de la pression dans le systè me de tuyauterie ont la forme de chambres annulaires et se trouvent juste avant et aprè s les é lé ments de tuyauterie.
Ce qui permet d´ assurer la pré cision des mesures de pression.
Les points de mesure de la pression sont relié s par paires à un appareil de mesure de pression diffé rentielle sur lequel on peut lire le diffé rentiel de pression respectif.
Le dé bit volumé trique est affiché sur deux rota mè tres avec des plages de mesure diffé rentes.
d\fs16\lang1036 Dans des tuyaux traversé s par un é coulement, des pertes de charge ont lieu suite au frottement entre les parois du tuyau et le fluide.
La perte de charge dé pend directement de la rugosité de la surface de la paroi interne du tuyau et donc du maté riau utilisé .
En plus, la perte de charge est influencé e par la vitesse de l´é coulement et par la surface de section traversé e par l´é coulement.
La connaissance des pertes de charge dans diffé rents é lé ments de tuyauterie joue un rô le important dans le dimensionnement des systè mes de tuyauterie.
Le banc d´ essai HM 222 permet de dé terminer de maniè re expé rimentale ces coefficients importants et d´é tudier l´é volution de la pression dans des sections de tuyau typiques.
Les essais peuvent ê tre effectué s avec un é coulement d´ air laminaire ou turbulent.
Le banc d´ essai comprend trois sections de tuyau rectilignes fabriqué es dans des maté riaux diffé rents et ayant des diamè tres divers. Sont é galement inclus: une section de tuyau avec un angle de tuyau, une section de tuyau avec six angles de tuyau, un orifice de mesure pour mesurer le dé bit volumé trique et une balance pour mesurer la force de jet à la fin du systè me de tuyauterie.
Les points de mesure de la pression dans le systè me de tuyauterie ont la forme de chambres annulaires et se trouvent juste avant et aprè s les é lé ments de tuyauterie.
Ce qui permet d´ assurer la pré cision des mesures de pression.
Les points de mesure de la pression sont relié s par paires à un appareil de mesure de pression diffé rentielle sur lequel on peut lire le diffé rentiel de pression respectif.
Le dé bit volumé trique est affiché sur deux rota mè tres avec des plages de mesure diffé rentes.
Contenu didactique / Essais
- pertes de charge dans un é coulement tubulaire laminaire et turbulent
- dé termination du coefficient de frottement du tuyau avec des maté riaux et diamè tres diffé rents (é quation de Darcy-Weisbach)
- perte de charge dans un seul ou plusieurs angles de tuyau
- é tude de la force de jet

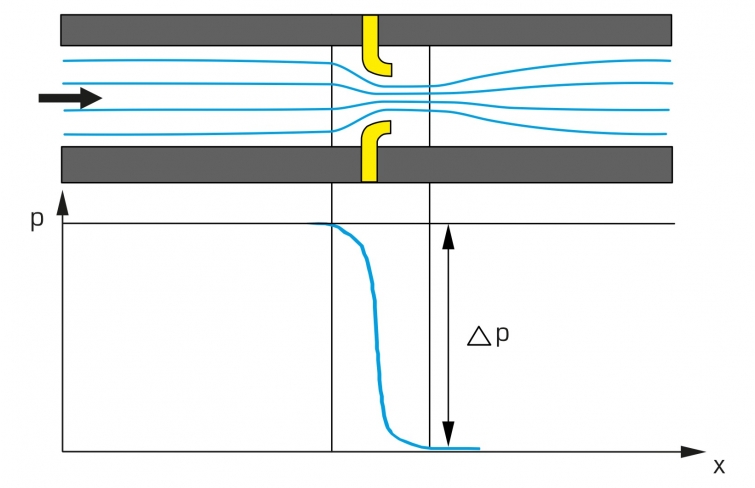

- fonction de l´ orifice de mesure
- dé termination de l´é volution de la pression le long de la section de mesure
- comparaison entre l´ essai et le calcul
Les grandes lignes
- ré sistances et pertes dans un é coulement tubulaire laminaire et turbulent
- mesure pré cise de la pression par des chambres annulaires
- pertes de charge dans un é coulement tubulaire laminaire et turbulent
- dé termination du coefficient de frottement du tuyau avec des maté riaux et diamè tres diffé rents (é quation de Darcy-Weisbach)
- perte de charge dans un seul ou plusieurs angles de tuyau
- é tude de la force de jet
- fonction de l´ orifice de mesure
- dé termination de l´é volution de la pression le long de la section de mesure
- comparaison entre l´ essai et le calcul
Les grandes lignes
- ré sistances et pertes dans un é coulement tubulaire laminaire et turbulent
- mesure pré cise de la pression par des chambres annulaires
Caractéristiques techniques
3 sections de tuyau rectilignes, longueur de mesure: 1m
- Ø 8x1mm, PVC
- Ø 8x1mm, acier inoxydable
- Ø 6x1mm, PVC
Section de tuyau, PVC, Ø 8x1mm
- avec 1 angle de tuyau, longueur de mesure: 0,12m
- avec 6 angles de tuyau, longueur de mesure: 0,8m
Orifice de mesure
- Ø 4mm
Balance
- plage de mesure: 0...200g, ré solution: 0,001g
Plages de mesure
- dé bit volumé trique:
0,9...9L/min
8...90L/min
-pression différentielle: 0...200mbar
ré solution: 0,01mbar
3 sections de tuyau rectilignes, longueur de mesure: 1m
- Ø 8x1mm, PVC
- Ø 8x1mm, acier inoxydable
- Ø 6x1mm, PVC
Section de tuyau, PVC, Ø 8x1mm
- avec 1 angle de tuyau, longueur de mesure: 0,12m
- avec 6 angles de tuyau, longueur de mesure: 0,8m
Orifice de mesure
- Ø 4mm
Balance
- plage de mesure: 0...200g, ré solution: 0,001g
Plages de mesure
- dé bit volumé trique:
0,9...9L/min
8...90L/min
-pression différentielle: 0...200mbar
ré solution: 0,01mbar
Informations logistiques
Dimensions et poids
Lxlxh: 1580x570x900mm
Poids: env. 50kg
Necessaire au fonctionnement
air comprimé (5,5m3/h, min. 4bar)
Liste de livraison
1 appareil d´ essai
1 jeu d´ accessoires
1 documentation didactique
Lxlxh: 1580x570x900mm
Poids: env. 50kg
Necessaire au fonctionnement
air comprimé (5,5m3/h, min. 4bar)
Liste de livraison
1 appareil d´ essai
1 jeu d´ accessoires
1 documentation didactique
Poids: 50 Kg Delai de livraison estimé : 16 semaines
