Ref: EWTGUHM161.73
HM 161.73 Alimentateur en sédiments (Réf. 070.16173)
Nécessite le HM 161.72
L'alimentateur en sédiments est constitué principalement d'une goulotte d'alimentation vibrante qui dépose les sédiments dans la section d'essai du HM 161.

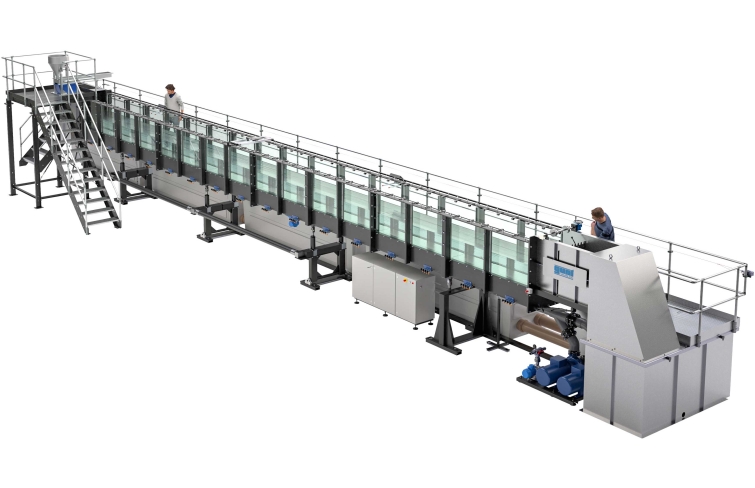

L'alimentateur est habituellement monté au-dessus de l'entrée de la section d'essai.
On utilise comme sédiments du sable ayant une taille de grain de 1…2mm.

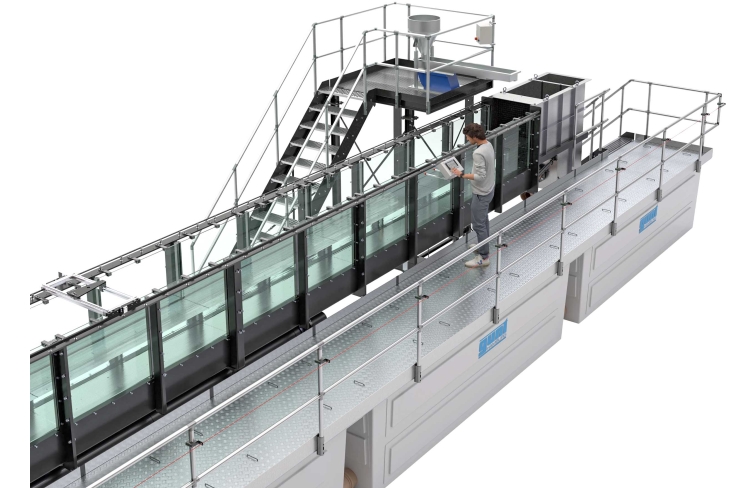

L'alimentateur est monté sur une estrade accessible installée à côté du canal d'essai.
Ce qui est confortable pour l'utilisation.
L'estrade présente également l'avantage d'éviter que les vibrations de l'alimentateur n'influent sur la section d'essai.
Le HM 161.73 n'est pas adapté aux essais sur le transport des sédiments en suspension.
Le HM 161.73 est utilisé avec le piège à sédiments HM 161.72.
L'alimentateur est habituellement monté au-dessus de l'entrée de la section d'essai.
On utilise comme sédiments du sable ayant une taille de grain de 1…2mm.
L'alimentateur est monté sur une estrade accessible installée à côté du canal d'essai.
Ce qui est confortable pour l'utilisation.
L'estrade présente également l'avantage d'éviter que les vibrations de l'alimentateur n'influent sur la section d'essai.
Le HM 161.73 n'est pas adapté aux essais sur le transport des sédiments en suspension.
Le HM 161.73 est utilisé avec le piège à sédiments HM 161.72.
Contenu didactique / Essais
- observation du transport par charriage au fond du canal
roulement et saltation

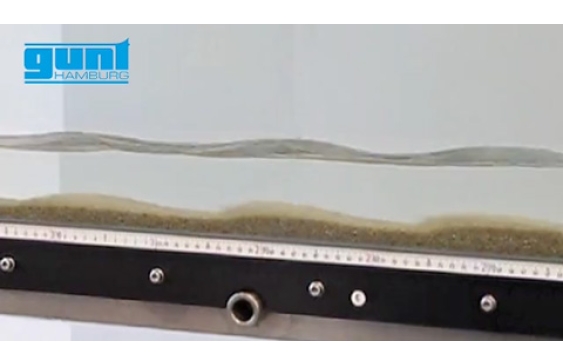

- formation et déplacement des rides et des dunes
- avec le HM 161.29 ou le HM 161.46
marques d'obstacle fluviales
Les grandes lignes
- alimentation en sédiments par le biais d'une goulotte d'alimentation vibrante

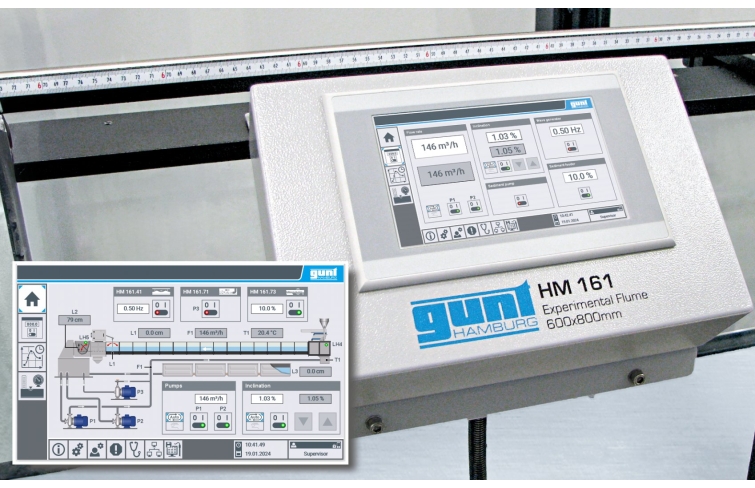

- commande via l'écran tactile à HM 161
Caractéristiques techniques
Alimentateur
- débit d'alimentation: 0,5m3/h
- fréquence: 3600min-1
Contenance de l'entonnoir: 50L
Hauteur sous plafond recommandée: 5m
230V, 50Hz, 1 phase
- observation du transport par charriage au fond du canal
roulement et saltation
- formation et déplacement des rides et des dunes
- avec le HM 161.29 ou le HM 161.46
marques d'obstacle fluviales
Les grandes lignes
- alimentation en sédiments par le biais d'une goulotte d'alimentation vibrante
- commande via l'écran tactile à HM 161
Caractéristiques techniques
Alimentateur
- débit d'alimentation: 0,5m3/h
- fréquence: 3600min-1
Contenance de l'entonnoir: 50L
Hauteur sous plafond recommandée: 5m
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Alimentateur en sédiments
Lxlxh: 1590x500x1070mm
Estrade avec escalier
Lxlxh: 4490x1750x3740mm
Poids total: env. 610kg
Nécessaire au fonctionnement
Sédiments: sable (taille de grain 1...2mm)
Alimentateur en sédiments
Lxlxh: 1590x500x1070mm
Estrade avec escalier
Lxlxh: 4490x1750x3740mm
Poids total: env. 610kg
Nécessaire au fonctionnement
Sédiments: sable (taille de grain 1...2mm)
Poids: 610 Kg Delai de livraison estimé : 16 semaines
