Ref: EWTGUHM150.13
HM 150.13 Principes de base de la mesure de débit (Réf. 070.15013)
Comparaison de différentes méthodes de mesure, détermination du débit
La mesure du débit est un aspect important en métrologie.
On dispose de différentes méthodes pour la mesure du débit des fluides dans des conduites.

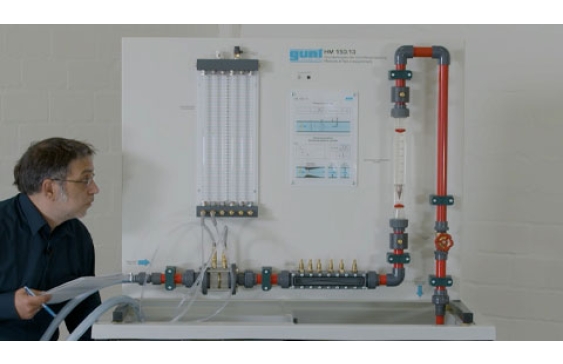

Avec le HM 150.13, les étudiants peuvent découvrir et pratiquer différentes méthodes de mesure du débit dans un système de tuyauterie.

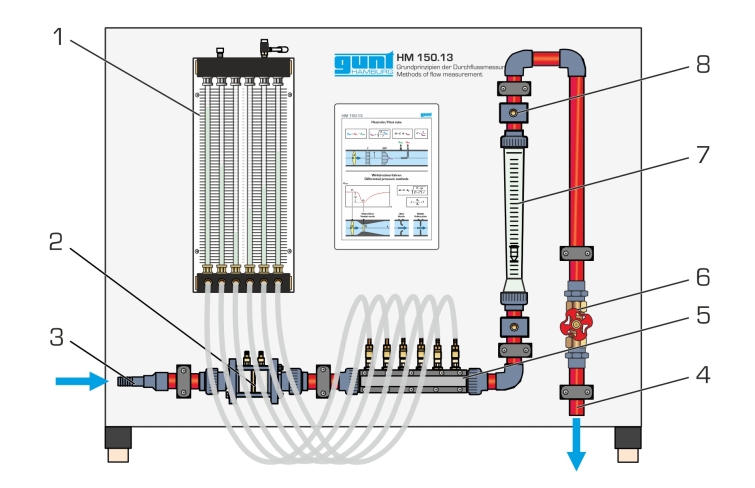

L'appareil d´ essai comprend différents instruments de mesure permettant de déterminer le débit.
Les boîtiers des instruments de mesure sont transparents afin de pouvoir observer la manière dont ils fonctionnent.
Parmi les méthodes, on compte par exemple un rotamètre, un tube de Venturi ou encore un orifice de mesure ou une tuyère de mesure.

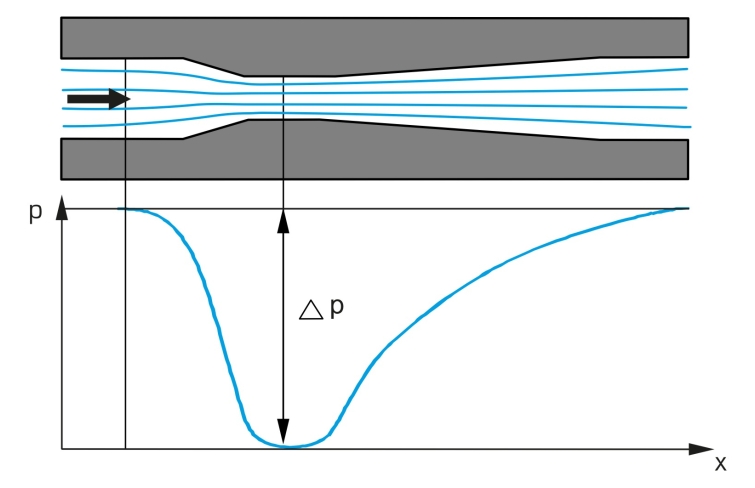

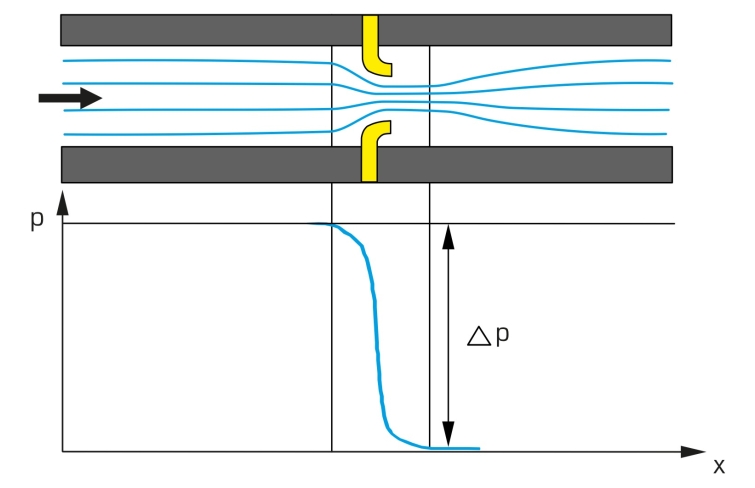

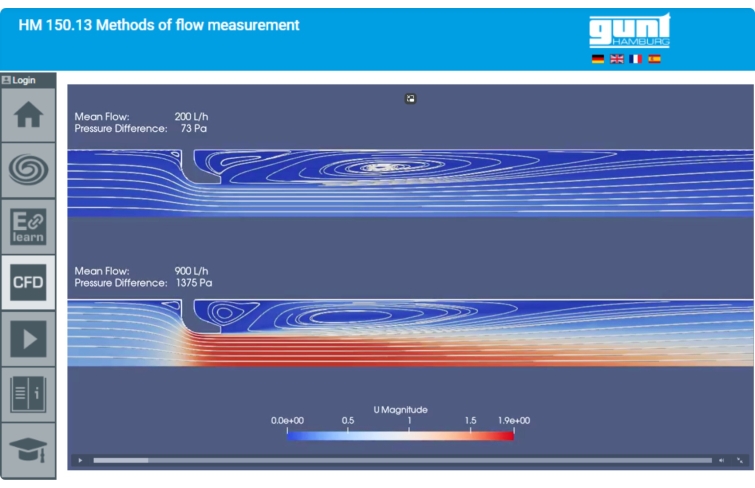

Pour déterminer la distribution de la pression dans le tube de Venturi ou dans l'orifice de mesure ou tuyère de mesure, on utilise un manomètre à 6 tubes.
La mesure de la pression totale s'effectue avec un tube de Pitot.
L'appareil d'essai est positionné aisément et en toute sécurité, sur le plan de travail du module de base HM 150.
L'alimentation en eau et la mesure du débit se font au moyen du HM 150.
L'appareil d'essai peut être également utilisé sur le réseau du laboratoire.
La documentation didactique bien structurée expose les principes de base et guide l´étudiant dans la réalisation des essais.
On dispose de différentes méthodes pour la mesure du débit des fluides dans des conduites.
Avec le HM 150.13, les étudiants peuvent découvrir et pratiquer différentes méthodes de mesure du débit dans un système de tuyauterie.
L'appareil d´ essai comprend différents instruments de mesure permettant de déterminer le débit.
Les boîtiers des instruments de mesure sont transparents afin de pouvoir observer la manière dont ils fonctionnent.
Parmi les méthodes, on compte par exemple un rotamètre, un tube de Venturi ou encore un orifice de mesure ou une tuyère de mesure.
Pour déterminer la distribution de la pression dans le tube de Venturi ou dans l'orifice de mesure ou tuyère de mesure, on utilise un manomètre à 6 tubes.
La mesure de la pression totale s'effectue avec un tube de Pitot.
L'appareil d'essai est positionné aisément et en toute sécurité, sur le plan de travail du module de base HM 150.
L'alimentation en eau et la mesure du débit se font au moyen du HM 150.
L'appareil d'essai peut être également utilisé sur le réseau du laboratoire.
La documentation didactique bien structurée expose les principes de base et guide l´étudiant dans la réalisation des essais.
Contenu didactique / Essais
- mesure du débit avec un:
-- orifice de mesure / tuyère de mesure
-- tube de Venturi
-- rotamètre
- mesure du débit avec un tube de Pitot
- comparaison entre différents instruments de mesure du débit
- détermination du coefficient de débit correspondant
- étalonnage des instruments de mesure
Les grandes lignes
- Différentes méthodes de mesure du débit
- Visualisation de la distribution de la pression dans un tube de Venturi, ou dans un orifice de mesure, ou dans une tuyère de mesure
- mesure du débit avec un:
-- orifice de mesure / tuyère de mesure
-- tube de Venturi
-- rotamètre
- mesure du débit avec un tube de Pitot
- comparaison entre différents instruments de mesure du débit
- détermination du coefficient de débit correspondant
- étalonnage des instruments de mesure
Les grandes lignes
- Différentes méthodes de mesure du débit
- Visualisation de la distribution de la pression dans un tube de Venturi, ou dans un orifice de mesure, ou dans une tuyère de mesure
Caractéristiques techniques
Tube de Venturi A=84...338mm²
- angle à l'entrée: 10,5º
- angle à la sortie: 4º
Orifice de mesure: diamètre=14mm
Tuyère de mesure: diamètre=18,5mm
Rotamètre: max. 1700L/h
Manomètre à 6 tubes: 390mmCE
Tube de Venturi A=84...338mm²
- angle à l'entrée: 10,5º
- angle à la sortie: 4º
Orifice de mesure: diamètre=14mm
Tuyère de mesure: diamètre=18,5mm
Rotamètre: max. 1700L/h
Manomètre à 6 tubes: 390mmCE
Informations logistiques
Dimensions et poids
Lxlxh: 1100x672x900mm
Poids: env. 30kg
Necessaire au fonctionnement
HM 150 (circuit d'eau fermé), ou raccord d'eau, drain
Liste de livraison
1 appareil d'essai
1 jeu d'instruments de mesure
1 jeu de flexibles
1 jeu d'outils
1 documentation didactique
Lxlxh: 1100x672x900mm
Poids: env. 30kg
Necessaire au fonctionnement
HM 150 (circuit d'eau fermé), ou raccord d'eau, drain
Liste de livraison
1 appareil d'essai
1 jeu d'instruments de mesure
1 jeu de flexibles
1 jeu d'outils
1 documentation didactique
Poids: 30 Kg Delai de livraison estimé : 5 semaines
