HM 150.12 Vidange verticale d'un réservoir (Réf. 070.15012)
Détermination des pertes de charge et du coefficient de contraction pour différents profils de sorti
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 Les pertes de charge lors de la vidange sont liées principalement à deux processus: la déviation du jet à l'entrée dans l'orifice et le frottement des parois dans l'orifice.
Les pertes de charge font que le débit volumétrique sortant est inférieur à ce qu'il pourrait être en théorie.
Avec le HM 150.12, on calcule ces pertes à différents débits.
On peut étudier différents diamètres et différents profils d'entrée et de sortie des orifices.
En outre, il est possible de déterminer le coefficient de contraction comme caractéristique des profils différents.

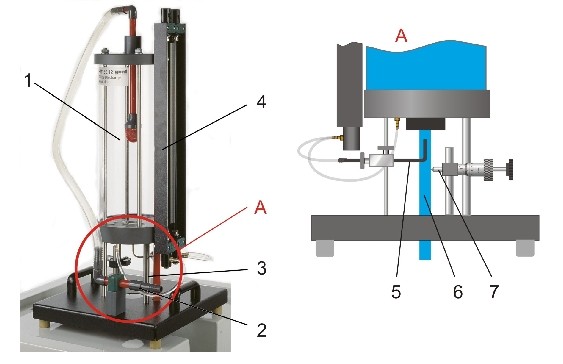

L'appareil d´ essai comprend un réservoir transparent, un dispositif de mesure ainsi qu'un tube de Pitot et un manomètre à deux tubes.

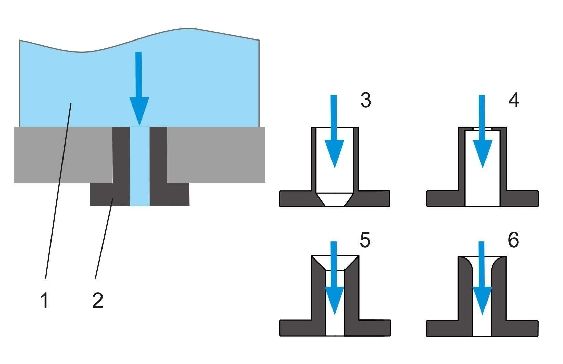

Pour l'étude de différents orifices, on fixe un insert interchangeable dans la sortie d'eau du réservoir.
Cinq inserts ayant des diamètres et des profils d'entrée et de sortie différents sont inclus dans la liste de livraison.

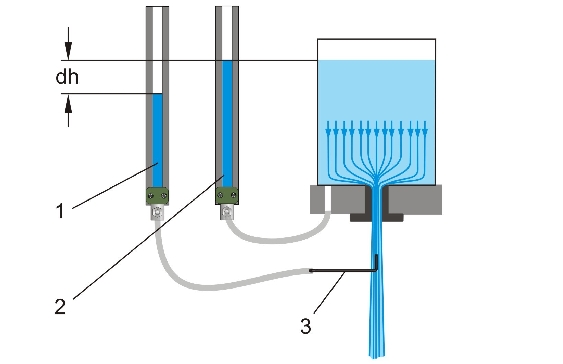

Un dispositif de mesure permet d'effectuer les relevés relatifs au jet de sortie.
Un tube de Pitot enregistre la pression totale de l'écoulement.
Le différentiel de pression relevé par le manomètre sert à déterminer la vitesse.
Le réservoir est équipé d'un trop-plein ajustable et d'un point de mesure de la pression statique.
Ainsi, le niveau peut être ajusté de manière précise et être relevé sur le manomètre.
L'appareil d'essai est positionné aisément et en toute sécurité, sur le plan de travail du module de base HM 150.
L'alimentation en eau et la mesure du débit se font au moyen du HM 150.
L'appareil d'essai peut être également utilisé sur le réseau du laboratoire.
La documentation didactique bien structurée expose les principes de base et guide l´étudiant dans la réalisation des essais.
d\fs16\lang1036 Les pertes de charge lors de la vidange sont liées principalement à deux processus: la déviation du jet à l'entrée dans l'orifice et le frottement des parois dans l'orifice.
Les pertes de charge font que le débit volumétrique sortant est inférieur à ce qu'il pourrait être en théorie.
Avec le HM 150.12, on calcule ces pertes à différents débits.
On peut étudier différents diamètres et différents profils d'entrée et de sortie des orifices.
En outre, il est possible de déterminer le coefficient de contraction comme caractéristique des profils différents.
L'appareil d´ essai comprend un réservoir transparent, un dispositif de mesure ainsi qu'un tube de Pitot et un manomètre à deux tubes.
Pour l'étude de différents orifices, on fixe un insert interchangeable dans la sortie d'eau du réservoir.
Cinq inserts ayant des diamètres et des profils d'entrée et de sortie différents sont inclus dans la liste de livraison.
Un dispositif de mesure permet d'effectuer les relevés relatifs au jet de sortie.
Un tube de Pitot enregistre la pression totale de l'écoulement.
Le différentiel de pression relevé par le manomètre sert à déterminer la vitesse.
Le réservoir est équipé d'un trop-plein ajustable et d'un point de mesure de la pression statique.
Ainsi, le niveau peut être ajusté de manière précise et être relevé sur le manomètre.
L'appareil d'essai est positionné aisément et en toute sécurité, sur le plan de travail du module de base HM 150.
L'alimentation en eau et la mesure du débit se font au moyen du HM 150.
L'appareil d'essai peut être également utilisé sur le réseau du laboratoire.
La documentation didactique bien structurée expose les principes de base et guide l´étudiant dans la réalisation des essais.
