Ref: EWTGUHM150.09
HM 150.09 Vidange horizontale d'un réservoir (Réf. 070.15009)
Tracé de la trajectoire d'un jet d'eau avec différentes vitesses de sortie
En hydrodynamique, dans le cas d'une vidange horizontale par des orifices, on observe le rapport entre la parabole de la trajectoire, le contour de sortie et la vitesse de sortie.
Ces observations trouvent des applications pratiques par exemple en génie hydraulique ou pour le dimensionnement des vidanges de fond des barrages.
Le HM 150.09 permet d'étudier et de visualiser l'évolution d'un jet d'eau.
En outre, il est possible de déterminer le coefficient de contraction en tant que trait caractéristique de différents contours.

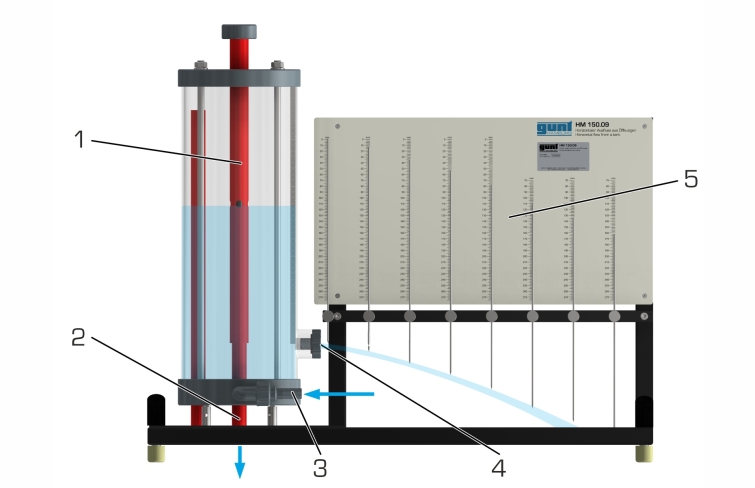

L'appareil d'essai comprend un réservoir transparent, un dispositif palpeur ainsi qu'un panneau de visualisation des évolutions des jets.
Un insert interchangeable est intégré à la sortie d'eau du réservoir afin de pouvoir étudier différents orifices.
Quatre inserts avec des diamètres et contours différents sont intégrés à la liste de livraison.

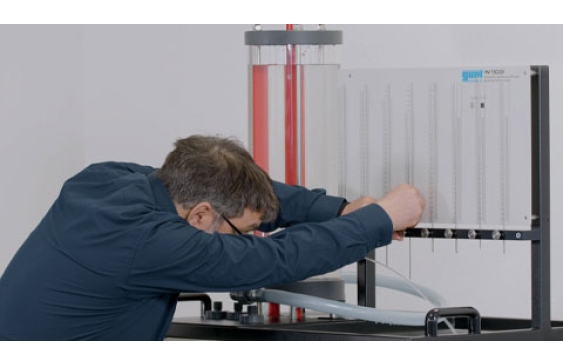

Lors de la visualisation, la trajectoire du jet d'eau de sortie est enregistrée au moyen d'un dispositif palpeur constitué de barres mobiles.
Les barres sont positionnées en fonction de l'évolution du jet d'eau. Ce qui permet d'obtenir une trajectoire qui est rapportée sur le panneau.
Le réservoir contient un trop-plein ajustable et une échelle graduée.
Ce qui rend possibles l'ajustage et le relevé précis du niveau.
L'appareil d'essai est positionné aisément et en toute sécurité, sur le plan de travail du module de base HM 150.
L'alimentation en eau et la mesure du débit se font au moyen du HM 150.
L'appareil d'essai peut être également utilisé sur le réseau du laboratoire.
La documentation didactique bien structurée expose les principes de base et guide l´étudiant dans la réalisation des essais.
Ces observations trouvent des applications pratiques par exemple en génie hydraulique ou pour le dimensionnement des vidanges de fond des barrages.
Le HM 150.09 permet d'étudier et de visualiser l'évolution d'un jet d'eau.
En outre, il est possible de déterminer le coefficient de contraction en tant que trait caractéristique de différents contours.
L'appareil d'essai comprend un réservoir transparent, un dispositif palpeur ainsi qu'un panneau de visualisation des évolutions des jets.
Un insert interchangeable est intégré à la sortie d'eau du réservoir afin de pouvoir étudier différents orifices.
Quatre inserts avec des diamètres et contours différents sont intégrés à la liste de livraison.
Lors de la visualisation, la trajectoire du jet d'eau de sortie est enregistrée au moyen d'un dispositif palpeur constitué de barres mobiles.
Les barres sont positionnées en fonction de l'évolution du jet d'eau. Ce qui permet d'obtenir une trajectoire qui est rapportée sur le panneau.
Le réservoir contient un trop-plein ajustable et une échelle graduée.
Ce qui rend possibles l'ajustage et le relevé précis du niveau.
L'appareil d'essai est positionné aisément et en toute sécurité, sur le plan de travail du module de base HM 150.
L'alimentation en eau et la mesure du débit se font au moyen du HM 150.
L'appareil d'essai peut être également utilisé sur le réseau du laboratoire.
La documentation didactique bien structurée expose les principes de base et guide l´étudiant dans la réalisation des essais.
Contenu didactique / Essais

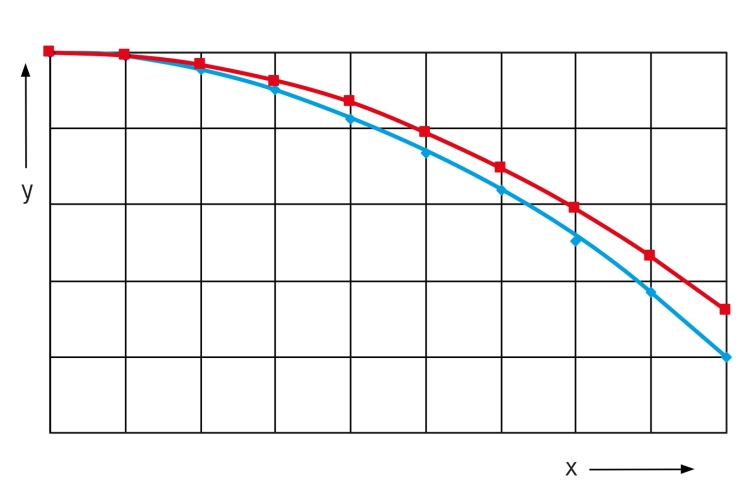

- tracé de la trajectoire d'un jet d'eau avec différentes vitesses de sortie
- étude de l'influence du niveau du réservoir sur la vitesse de sortie
- détermination du coefficient de contraction pour différents diamètres et contours

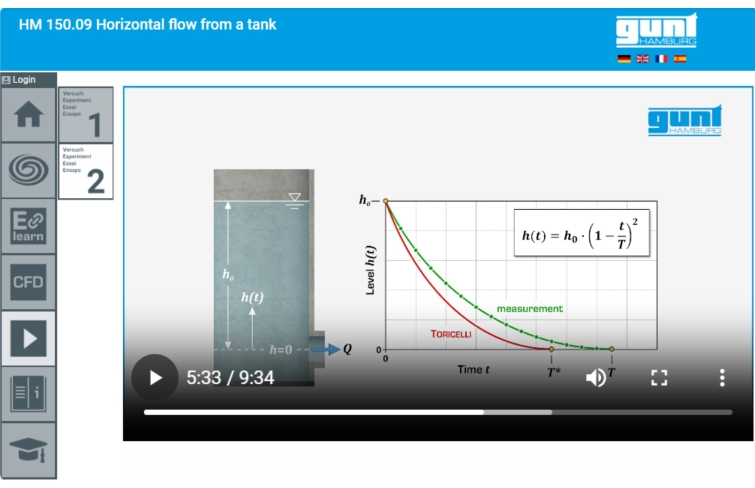

- comparaison de la vitesse de vidange réelle et théorique
Les grandes lignes
- Visualisation de la trajectoire d'un jet de sortie
- Étude d'orifices avec différents diamètres et contours
- Détermination des coefficients de contraction
- tracé de la trajectoire d'un jet d'eau avec différentes vitesses de sortie
- étude de l'influence du niveau du réservoir sur la vitesse de sortie
- détermination du coefficient de contraction pour différents diamètres et contours
- comparaison de la vitesse de vidange réelle et théorique
Les grandes lignes
- Visualisation de la trajectoire d'un jet de sortie
- Étude d'orifices avec différents diamètres et contours
- Détermination des coefficients de contraction
Caractéristiques techniques
Réservoir
- hauteur: 510mm
- diamètre: 190mm
- contenu: ca. 13,5L

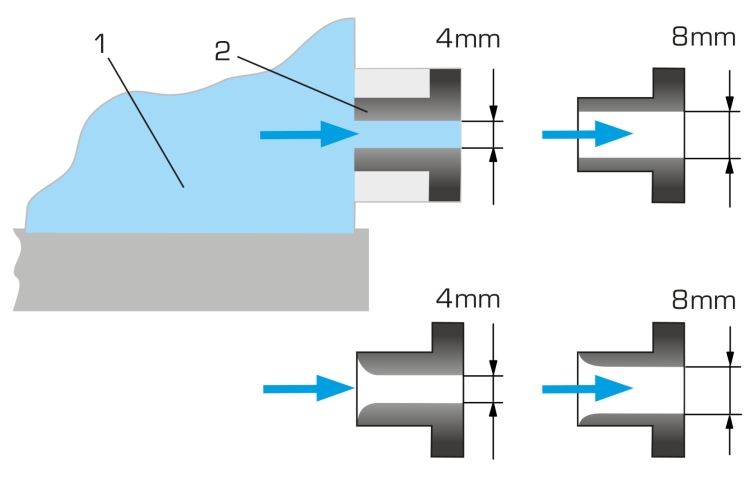

Éléments avec contour arrondi
- 1x diamètre: 4mm
- 1x diamètre: 8mm
Éléments avec contour angulaire
- 1x diamètre: 4mm
- 1x diamètre: 8mm
Dispositif palpeur, 8 barres mobiles
- longueur: 350mm
Réservoir
- hauteur: 510mm
- diamètre: 190mm
- contenu: ca. 13,5L
Éléments avec contour arrondi
- 1x diamètre: 4mm
- 1x diamètre: 8mm
Éléments avec contour angulaire
- 1x diamètre: 4mm
- 1x diamètre: 8mm
Dispositif palpeur, 8 barres mobiles
- longueur: 350mm
Informations logistiques
Dimensions et poids
Lxlxh: 865x640x590mm
Poids: env. 27kg
Necessaire au fonctionnement Liste de livraison.
Lors de la visualisation, la trajectoire du jet d'eau de sortie est enregistrée au moyen d'un dispositif palpeur constitué de barres mobiles.
Les barres sont positionnées en fonction de l'évolution du jet d'eau. Ce qui permet d'obtenir une trajectoire qui est rapportée sur le panneau.
Le réservoir contient un trop-plein ajustable et une échelle graduée.
Ce qui rend possibles l'ajustage et le relevé précis du niveau.
L'appareil d'essai est positionné aisément et en toute sécurité, sur le plan de travail du module de base HM 150.
L'alimentation en eau et la mesure du débit se font au moyen du HM 150.
L'appareil d'essai peut être également utilisé sur le réseau du laboratoire.
La documentation didactique bien structurée expose les principes de base et guide l´étudiant dans la réalisation des essais.
Contenu didactique / Essais
- tracé de la trajectoire d'un jet d'eau avec différentes vitesses de sortie
- étude de l'influence du niveau du réservoir sur la vitesse de sortie
- détermination du coefficient de contraction pour différents diamètres et contours
- comparaison de la vitesse de vidange réelle et théorique
Les grandes lignes
- Visualisation de la trajectoire d'un jet de sortie
- Étude d'orifices avec différents diamètres et contours
- Détermination des coefficients de contraction
Les caracteristiques techniques
Réservoir
- hauteur: 510mm
- diamètre: 190mm
- contenu: ca. 13,5L
Éléments avec contour arrondi
- 1x diamètre: 4mm
- 1x diamètre: 8mm
Éléments avec contour angulaire
- 1x diamètre: 4mm
- 1x diamètre: 8mm
Dispositif palpeur, 8 barres mobiles
- longueur: 350mm
Dimensions et poids
Lxlxh: 865x640x590mm
Poids: env. 27kg
Necessaire au fonctionnement
HM 150 (circuit d'eau fermé), ou raccord d'eau, drain
Liste de livraison
1 appareil d'essai
4 inserts
1 documentation didactique
Lxlxh: 865x640x590mm
Poids: env. 27kg
Necessaire au fonctionnement Liste de livraison.
Lors de la visualisation, la trajectoire du jet d'eau de sortie est enregistrée au moyen d'un dispositif palpeur constitué de barres mobiles.
Les barres sont positionnées en fonction de l'évolution du jet d'eau. Ce qui permet d'obtenir une trajectoire qui est rapportée sur le panneau.
Le réservoir contient un trop-plein ajustable et une échelle graduée.
Ce qui rend possibles l'ajustage et le relevé précis du niveau.
L'appareil d'essai est positionné aisément et en toute sécurité, sur le plan de travail du module de base HM 150.
L'alimentation en eau et la mesure du débit se font au moyen du HM 150.
L'appareil d'essai peut être également utilisé sur le réseau du laboratoire.
La documentation didactique bien structurée expose les principes de base et guide l´étudiant dans la réalisation des essais.
Contenu didactique / Essais
- tracé de la trajectoire d'un jet d'eau avec différentes vitesses de sortie
- étude de l'influence du niveau du réservoir sur la vitesse de sortie
- détermination du coefficient de contraction pour différents diamètres et contours
- comparaison de la vitesse de vidange réelle et théorique
Les grandes lignes
- Visualisation de la trajectoire d'un jet de sortie
- Étude d'orifices avec différents diamètres et contours
- Détermination des coefficients de contraction
Les caracteristiques techniques
Réservoir
- hauteur: 510mm
- diamètre: 190mm
- contenu: ca. 13,5L
Éléments avec contour arrondi
- 1x diamètre: 4mm
- 1x diamètre: 8mm
Éléments avec contour angulaire
- 1x diamètre: 4mm
- 1x diamètre: 8mm
Dispositif palpeur, 8 barres mobiles
- longueur: 350mm
Dimensions et poids
Lxlxh: 865x640x590mm
Poids: env. 27kg
Necessaire au fonctionnement
HM 150 (circuit d'eau fermé), ou raccord d'eau, drain
Liste de livraison
1 appareil d'essai
4 inserts
1 documentation didactique
