Ref: EWTGUHM150.07
HM 150.07 Théorème de Bernoulli (Réf. 070.15007)

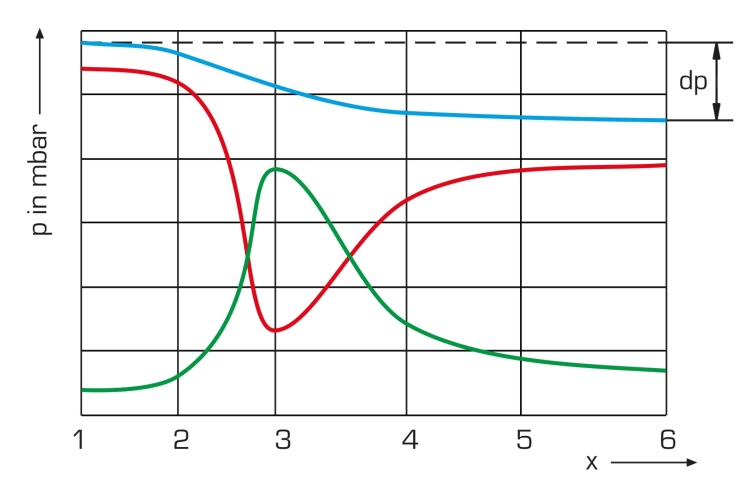

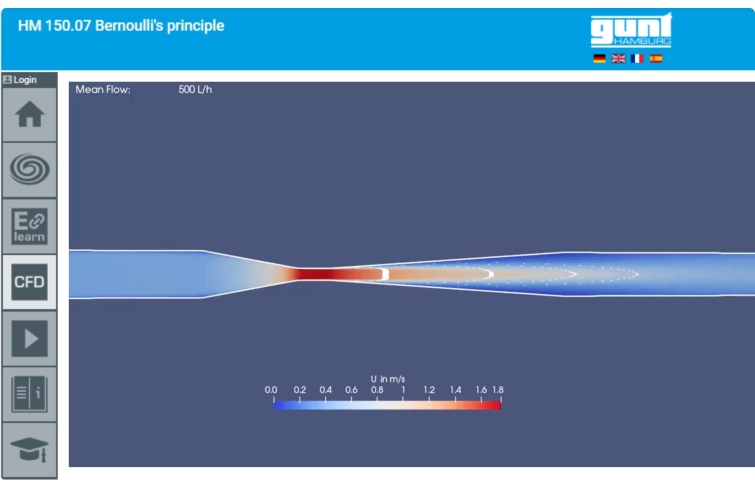

Pressions statiques et répartition de la pression totale le long du tube Venturi
Le théorème de Bernoulli décrit le rapport existant entre la vitesse d'écoulement d'un fluide et sa pression.
Ainsi, une augmentation de la vitesse du fluide circulant entraîne une chute de pression et inversement.
La pression totale du fluide reste elle constante.
L'équation de Bernoulli est aussi désignée sous le terme de principe de la conservation de l'énergie de l'écoulement.

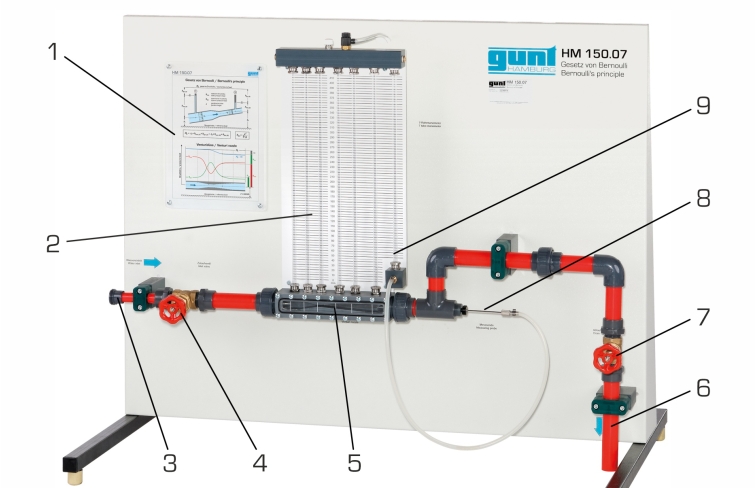

L'appareil d'essai HM 150.07 permet de démontrer le théorème de Bernoulli en déterminant les pressions présentes dans un tube de Venturi.
L'appareil dessai comprend une section de tuyau avec un tube de Venturi transparent et un tube de Pitot mobile pour la mesure de la pression totale.
Le tube de Pitot se trouve à l'intérieur du tube de Venturi où il subit un déplacement axial.
La position du tube de Pitot peut être observée à l'aide du panneau transparent du tube de Venturi.

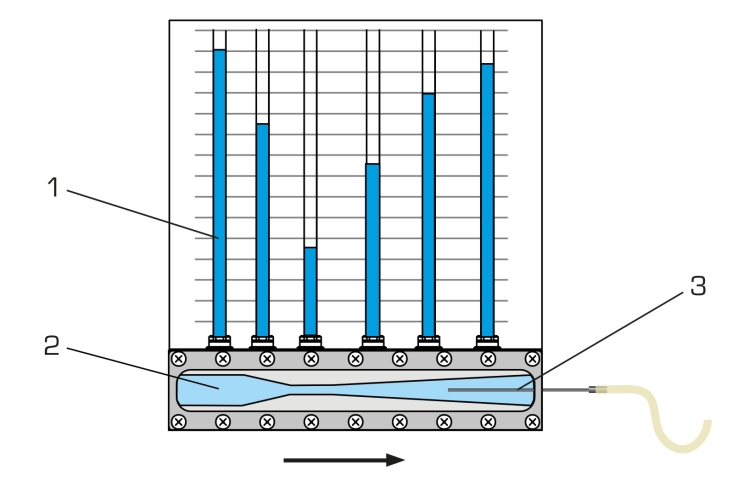

Le tube de Venturi est équipé de points de mesure de la pression pour la détermination des pressions statiques.
Les pressions sont affichées sur le manomètre à 6 tubes.
La pression totale est mesurée au moyen d'un tube de Pitot et affichée sur un autre manomètre à tube.
L'appareil d'essai est positionné aisément et en toute sécurité, sur le plan de travail du module de base HM 150.
L'alimentation en eau et la mesure du débit se font au moyen du HM 150.
L'appareil d'essai peut être également utilisé sur le réseau du laboratoire.
La documentation didactique bien structurée expose les principes de base et guide létudiant dans la réalisation des essais.
Ainsi, une augmentation de la vitesse du fluide circulant entraîne une chute de pression et inversement.
La pression totale du fluide reste elle constante.
L'équation de Bernoulli est aussi désignée sous le terme de principe de la conservation de l'énergie de l'écoulement.
L'appareil d'essai HM 150.07 permet de démontrer le théorème de Bernoulli en déterminant les pressions présentes dans un tube de Venturi.
L'appareil dessai comprend une section de tuyau avec un tube de Venturi transparent et un tube de Pitot mobile pour la mesure de la pression totale.
Le tube de Pitot se trouve à l'intérieur du tube de Venturi où il subit un déplacement axial.
La position du tube de Pitot peut être observée à l'aide du panneau transparent du tube de Venturi.
Le tube de Venturi est équipé de points de mesure de la pression pour la détermination des pressions statiques.
Les pressions sont affichées sur le manomètre à 6 tubes.
La pression totale est mesurée au moyen d'un tube de Pitot et affichée sur un autre manomètre à tube.
L'appareil d'essai est positionné aisément et en toute sécurité, sur le plan de travail du module de base HM 150.
L'alimentation en eau et la mesure du débit se font au moyen du HM 150.
L'appareil d'essai peut être également utilisé sur le réseau du laboratoire.
La documentation didactique bien structurée expose les principes de base et guide létudiant dans la réalisation des essais.
Contenu didactique / Essais
- transformation d'énergie lors d'un écoulement tubulaire divergent / convergent
- enregistrement de l'évolution de la pression dans le tube de Venturi
- détermination de l'évolution de la vitesse dans le tube de Venturi
- détermination du coefficient de débit
- reconnaissance des effets de frottement
Les grandes lignes
- Étude et vérification du théorème de Bernoulli
- Pressions statiques et répartition de la pression totale le long du tube de Venturi
- Détermination du coefficient de débit à différents débits
- transformation d'énergie lors d'un écoulement tubulaire divergent / convergent
- enregistrement de l'évolution de la pression dans le tube de Venturi
- détermination de l'évolution de la vitesse dans le tube de Venturi
- détermination du coefficient de débit
- reconnaissance des effets de frottement
Les grandes lignes
- Étude et vérification du théorème de Bernoulli
- Pressions statiques et répartition de la pression totale le long du tube de Venturi
- Détermination du coefficient de débit à différents débits
Caractéristiques techniques
Tube de Venturi
- A: 84...338mm²
- angle d'arrivée: 10,5°
- angle de sortie: 4°
Tube de Pitot
- plage de déplacement: 0...200mm
- diamètre: 4mm
Conduits et raccords: PVC
Plages de mesure
- pression statique: 0...290mmCE
- pression totale: 0...370mmCE
Tube de Venturi
- A: 84...338mm²
- angle d'arrivée: 10,5°
- angle de sortie: 4°
Tube de Pitot
- plage de déplacement: 0...200mm
- diamètre: 4mm
Conduits et raccords: PVC
Plages de mesure
- pression statique: 0...290mmCE
- pression totale: 0...370mmCE
Informations logistiques
Dimensions et poids
Lxlxh: 1100x680x900mm
Poids: env. 28kg
Necessaire au fonctionnement
HM 150 (circuit d'eau fermé) ou bien raccord d'eau, drain
Liste de livraison
1 appareil d'essai
1 documentation didactique
Lxlxh: 1100x680x900mm
Poids: env. 28kg
Necessaire au fonctionnement
HM 150 (circuit d'eau fermé) ou bien raccord d'eau, drain
Liste de livraison
1 appareil d'essai
1 documentation didactique
Techniques > Mécanique des fluides > Principe de la dynamique des fluides > Principes de base de la hydrodynamique
Techniques > Mécanique des fluides > Principe de la dynamique des fluides > Principes de base physiques et propriétés des fluides
Techniques > Mécanique des fluides > Principe de la dynamique des fluides > Hydrodynamique
Techniques > Génie des Procédés > Principes de base du génie des procédés > Dynamique des fluides
Formations > CPGE > Mecanique
Formations > STL > Mécanique des fluides
Poids: 28 Kg Delai de livraison estimé : 5 semaines
