Ref: EWTGUHL353.01
HL 353.01 Installation chauffage domestique, planché chauffant, radiateurs, aérotherme (065.35301)
Avec 2 circuits de chauffage indépendants

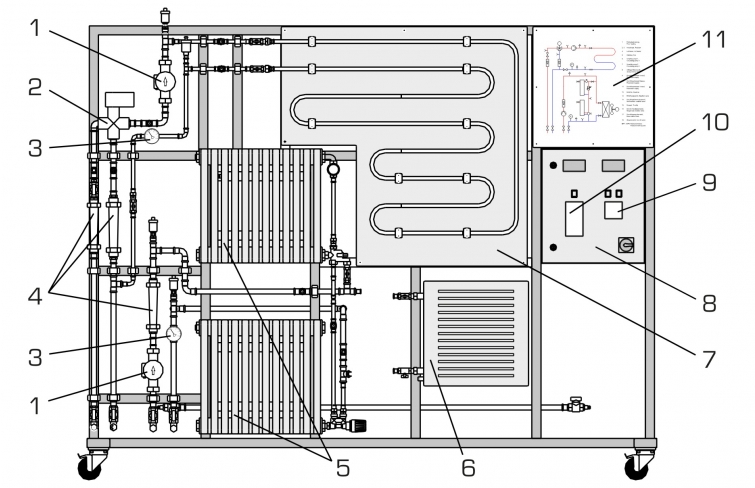

Le banc d'essai HL 353.01 permet le montage d'une installation de chauffage complète en combinaison avec un système de production d'eau chaude comme par exemple le HL 353.
L'eau chaude traverse les chauffages et réchauffe l'air ambiant.

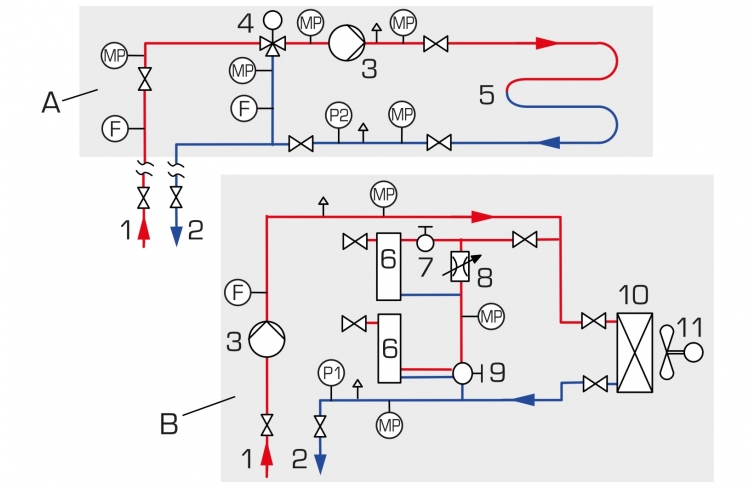

Le HL 353.01 contient deux circuits de chauffage.
Les deux circuits de chauffage disposent des dispositifs de régulation usuels en technique de chauffage.
Chaque circuit de chauffage possède sa propre pompe de circulation.
Le circuit de chauffage (A) avec chauffage par le sol est surveillé par un régulateur thermique numérique, dirigé par température (température extérieure).
L'actionneur est un mélangeur à trois voies.
Le deuxième circuit de chauffage (B) comporte un réchauffeur d'air avec régulateur de température ambiante, un radiateur avec vanne thermostatique et un radiateur avec vanne de radiateur unitubulaire.
Le banc d'essai est raccordé à l'entrée et au retour du circuit de chauffage de l'unité d'alimentation HL 353 à l'aide de tuyaux et des accouplements rapides et est alimenté en eau chaude.
Les points de mesure pour la température, la pression, la pression différentielle et le débit permettent des calculs et des évaluations énergétiques.
L'eau chaude traverse les chauffages et réchauffe l'air ambiant.
Le HL 353.01 contient deux circuits de chauffage.
Les deux circuits de chauffage disposent des dispositifs de régulation usuels en technique de chauffage.
Chaque circuit de chauffage possède sa propre pompe de circulation.
Le circuit de chauffage (A) avec chauffage par le sol est surveillé par un régulateur thermique numérique, dirigé par température (température extérieure).
L'actionneur est un mélangeur à trois voies.
Le deuxième circuit de chauffage (B) comporte un réchauffeur d'air avec régulateur de température ambiante, un radiateur avec vanne thermostatique et un radiateur avec vanne de radiateur unitubulaire.
Le banc d'essai est raccordé à l'entrée et au retour du circuit de chauffage de l'unité d'alimentation HL 353 à l'aide de tuyaux et des accouplements rapides et est alimenté en eau chaude.
Les points de mesure pour la température, la pression, la pression différentielle et le débit permettent des calculs et des évaluations énergétiques.
Contenu didactique / Essais
- montage d'un chauffage par le sol avec régulateur et actionneur
régulateur de chauffage dirigé par température (température extérieure) avec mélangeur à 3 voies
- montage d'un chauffage domestique avec radiateurs
vanne thermostatique
vanne de radiateur unitubulaire
- montage d'un chauffage domestique avec réchauffeur d'air et régulateur de température ambiante
- fonction et montage des composants usuels en technique de chauffage
- mesurer les pressions différentielles, les températures et le débit
- calcul énergétique et évaluation de la puissance calorifique délivrée
- lire et comprendre les symboles et les schémas de processus
Les grandes lignes
- montage d'une installation complète de chauffage de bâtiment montée avec le système de production d'eau chaude HL 353
- 2 circuits de chauffage indépendants l'un de l'autre:
chauffage par le sol
réchauffeur d'air avec ventilateur, 2 radiateurs
- dispositifs de régulation pour les deux circuits de chauffage
Les caractéristiques techniques
Chauffage par le sol, tubes en cuivre
- longueur: 7500mm; diamètre de tube: 14mm
- épaisseur de paroi du tube: 0,8mm
- volume de remplissage: 1,2L/m
Radiateur, acier
- puissance calorifique: 492W (pour entrée du circuit de chauffage à 70°C, retour du circuit de chauffage à 55°C et pour température ambiante à 20°C)
Réchauffeur d'air
- puissance calorifique: 7,14...9,32kW (pour entrée du circuit de chauffage à 90°C, pour retour du circuit de chauffage à 70°C, et température d'entrée à 15°C); débit max.: 1260m^3^/h
Pompe
- puissance absorbée max.: 60W
- débit de refoulement max: 3600L/h
- hauteur de refoulement max.: 4m
Vanne thermostatique: 5...26°C
Plages de mesure
- pression: 2x 0...1,6bar
- pression différentielle: 1x 0...0,25bar
- débit: 1x 15...160L/h, 1x 100...1000L/h, 1x 20...250L/h
- montage d'un chauffage par le sol avec régulateur et actionneur
régulateur de chauffage dirigé par température (température extérieure) avec mélangeur à 3 voies
- montage d'un chauffage domestique avec radiateurs
vanne thermostatique
vanne de radiateur unitubulaire
- montage d'un chauffage domestique avec réchauffeur d'air et régulateur de température ambiante
- fonction et montage des composants usuels en technique de chauffage
- mesurer les pressions différentielles, les températures et le débit
- calcul énergétique et évaluation de la puissance calorifique délivrée
- lire et comprendre les symboles et les schémas de processus
Les grandes lignes
- montage d'une installation complète de chauffage de bâtiment montée avec le système de production d'eau chaude HL 353
- 2 circuits de chauffage indépendants l'un de l'autre:
chauffage par le sol
réchauffeur d'air avec ventilateur, 2 radiateurs
- dispositifs de régulation pour les deux circuits de chauffage
Les caractéristiques techniques
Chauffage par le sol, tubes en cuivre
- longueur: 7500mm; diamètre de tube: 14mm
- épaisseur de paroi du tube: 0,8mm
- volume de remplissage: 1,2L/m
Radiateur, acier
- puissance calorifique: 492W (pour entrée du circuit de chauffage à 70°C, retour du circuit de chauffage à 55°C et pour température ambiante à 20°C)
Réchauffeur d'air
- puissance calorifique: 7,14...9,32kW (pour entrée du circuit de chauffage à 90°C, pour retour du circuit de chauffage à 70°C, et température d'entrée à 15°C); débit max.: 1260m^3^/h
Pompe
- puissance absorbée max.: 60W
- débit de refoulement max: 3600L/h
- hauteur de refoulement max.: 4m
Vanne thermostatique: 5...26°C
Plages de mesure
- pression: 2x 0...1,6bar
- pression différentielle: 1x 0...0,25bar
- débit: 1x 15...160L/h, 1x 100...1000L/h, 1x 20...250L/h
Informations logistiques
Dimensions et poids
Lxlxh: 2500x760x2000mm
Poids: env. 185kg
Nécessaire au fonctionnement
230V, 50Hz, 1 phase
Liste de livraison
1 banc d'essai
1 jeu d'accessoires (flexibles, outils)
1 documentation didactique
Lxlxh: 2500x760x2000mm
Poids: env. 185kg
Nécessaire au fonctionnement
230V, 50Hz, 1 phase
Liste de livraison
1 banc d'essai
1 jeu d'accessoires (flexibles, outils)
1 documentation didactique
Poids: 185 Kg
