ET 915.06 Modèle de climatisation simple pour ET 915 (Réf. 061.91506)

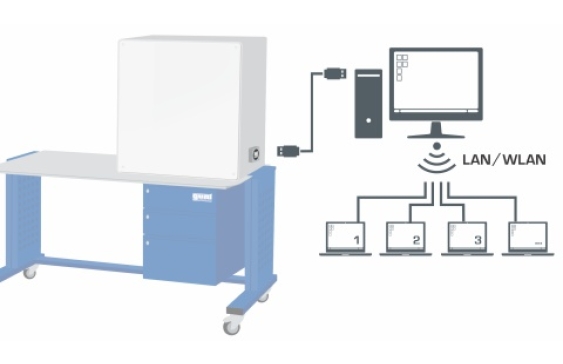

Avec interface PC USB et logiciel inclus
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 Le ET 915.06 est une partie du système d'exercices HSI génie frigorifique et climatique.
Un modèle fonctionnel de réfrigérateur domestique est créé en combinaison avec l'unité de base ET 915.
Le modèle est posé sur l'unité de base, sécurisés avec des fermetures de sécurité et reliés par des flexibles d'agent réfrigérants pour former un circuit frigorifique complet pour le refroidisseur d'air.
Dans les installations de refroidissement de pièces, l'air à refroidir est aspiré hors de l'espace par un ventilateur, refroidi et redirigé vers l'espace à refroidir.
Les bases du refroidissement de pièces ainsi que les composants d'une installation de climatisation sont présentés avec ce modèle.

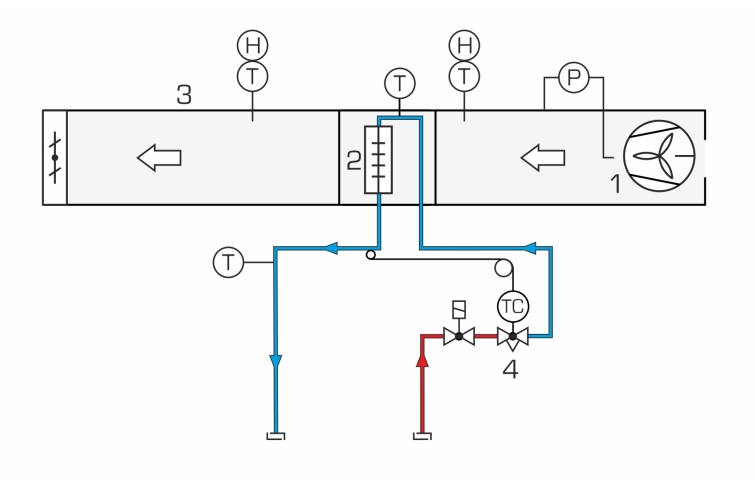

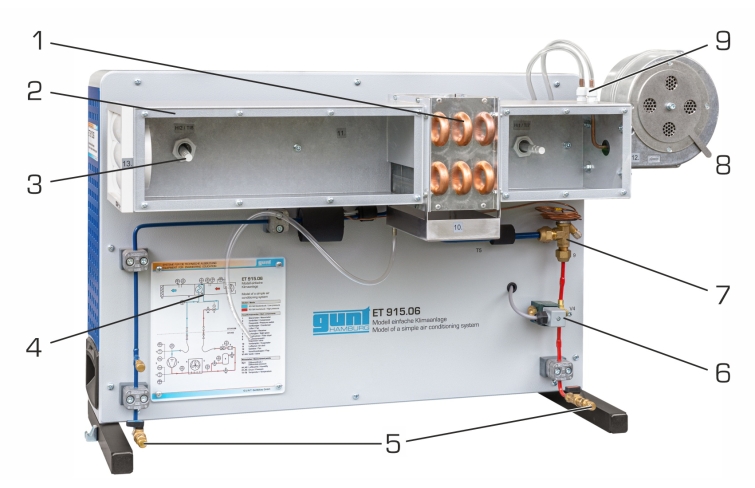

Le modèle ET 915.06 comporte un conduit d'air à front transparent, un ventilateur de déplacement d'air, un évaporateur comme refroidisseur d'air ainsi qu'une soupape de détente.
Tous les composants sont disposés de manière visible sur un panneau.
La commande de composants individuels de l'installation, ici un compresseur et un ventilateur se produit par le logiciel.

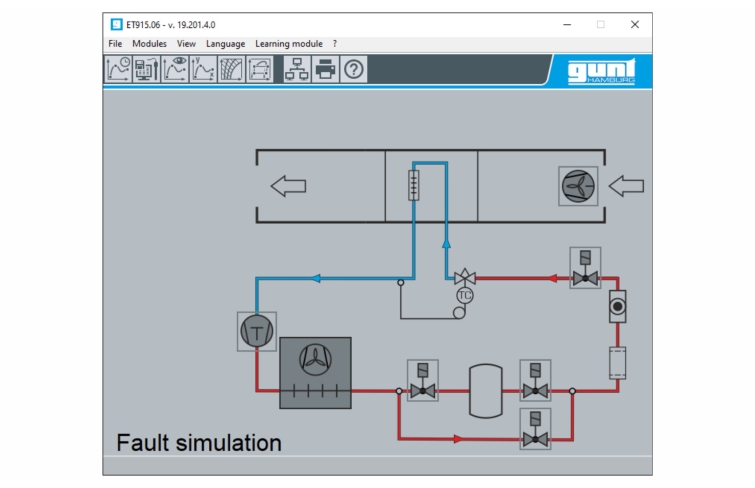

Le logiciel offre la possibilité de simuler des pannes.
Le débit volumétrique d'air est déterminé par une mesure de pression différentielle.

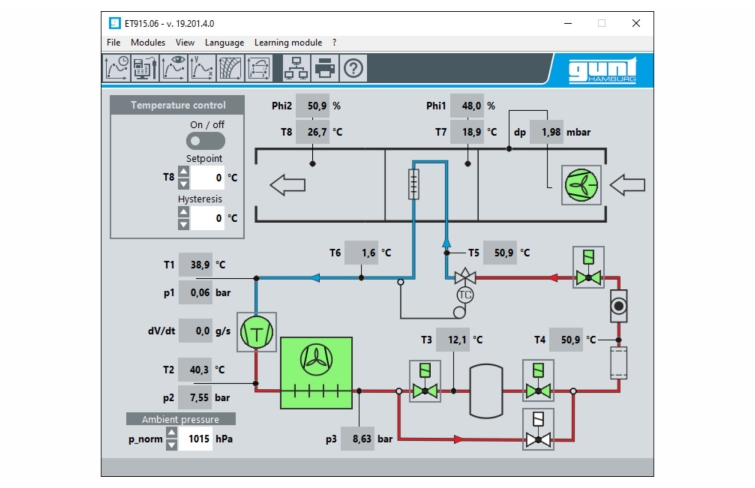

Les températures sont prises en compte par des capteurs avant et après l'évaporateur, numérisées et représentées de manière dynamique sur le logiciel.

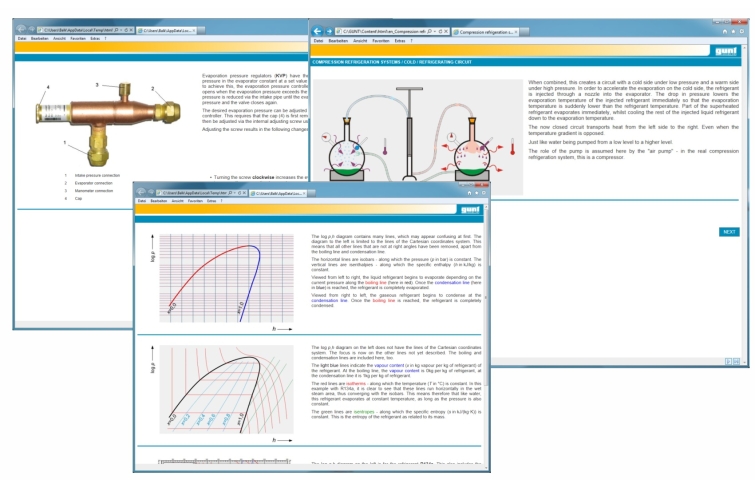

Les principes de base et les composants individuels sont représentés dans le logiciel d'apprentissage du ET 915.06.
Une évaluation de performance contrôle le progrès. Avec l'aide du système auteur, le professeur peut créer d'autres exercices et d'autres évaluations de performance.
d\fs16\lang1036 Le ET 915.06 est une partie du système d'exercices HSI génie frigorifique et climatique.
Un modèle fonctionnel de réfrigérateur domestique est créé en combinaison avec l'unité de base ET 915.
Le modèle est posé sur l'unité de base, sécurisés avec des fermetures de sécurité et reliés par des flexibles d'agent réfrigérants pour former un circuit frigorifique complet pour le refroidisseur d'air.
Dans les installations de refroidissement de pièces, l'air à refroidir est aspiré hors de l'espace par un ventilateur, refroidi et redirigé vers l'espace à refroidir.
Les bases du refroidissement de pièces ainsi que les composants d'une installation de climatisation sont présentés avec ce modèle.
Le modèle ET 915.06 comporte un conduit d'air à front transparent, un ventilateur de déplacement d'air, un évaporateur comme refroidisseur d'air ainsi qu'une soupape de détente.
Tous les composants sont disposés de manière visible sur un panneau.
La commande de composants individuels de l'installation, ici un compresseur et un ventilateur se produit par le logiciel.
Le logiciel offre la possibilité de simuler des pannes.
Le débit volumétrique d'air est déterminé par une mesure de pression différentielle.
Les températures sont prises en compte par des capteurs avant et après l'évaporateur, numérisées et représentées de manière dynamique sur le logiciel.
Les principes de base et les composants individuels sont représentés dans le logiciel d'apprentissage du ET 915.06.
Une évaluation de performance contrôle le progrès. Avec l'aide du système auteur, le professeur peut créer d'autres exercices et d'autres évaluations de performance.
Contenu didactique / Essais
- installation de climatisation pour le refroidissement de pièces et ses composants principaux
- méthode de travail d'un évaporateur comme refroidisseur d'air
- simulation de pannes
Les grandes lignes
- Modèle d'une installation de climatisation simple pour le refroidissement de pièces
- Commande des composants et simulation de pannes par le logiciel GUNT
Les caracté ristiques techniques
Conduit d'air: 136x136x435mm
Évaporateur comme refroidisseur d'air
- surface de transfert: env. 900cm²
Ventilateur radial
- puissance absorbée max.: 80W
- débit de refoulement max.: 255m³/h
Plages de mesure
- température: 2x -50...50ºC, 2x 0...100ºC
- pression différentielle: 0...10mbar
- installation de climatisation pour le refroidissement de pièces et ses composants principaux
- méthode de travail d'un évaporateur comme refroidisseur d'air
- simulation de pannes
Les grandes lignes
- Modèle d'une installation de climatisation simple pour le refroidissement de pièces
- Commande des composants et simulation de pannes par le logiciel GUNT
Les caracté ristiques techniques
Conduit d'air: 136x136x435mm
Évaporateur comme refroidisseur d'air
- surface de transfert: env. 900cm²
Ventilateur radial
- puissance absorbée max.: 80W
- débit de refoulement max.: 255m³/h
Plages de mesure
- température: 2x -50...50ºC, 2x 0...100ºC
- pression différentielle: 0...10mbar
Informations logistiques
Dimensions et poids
Lxlxh: 970x370x600mm
Poids: env. 35kg
Liste de livraison
1 modèle d'installation de climatisation simple, rempli d'agent réfrigérant
1 CD avec logiciel GUNT + câble USB
Lxlxh: 970x370x600mm
Poids: env. 35kg
Liste de livraison
1 modèle d'installation de climatisation simple, rempli d'agent réfrigérant
1 CD avec logiciel GUNT + câble USB
Poids: 35 Kg Delai de livraison estimé : 5 semaines
