ET 915.02 Module de réfrigérateur à double chambre positive et négative pour ET 915 (réf. 061.91502)
Avec interface PC USB et logiciel inclus
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 Le ET 915.02 est une partie du système d'exercice HSI génie frigorifique et climatique.
Un modèle fonctionnel d'installation frigorifique fonctionnel avec niveaux de réfrigération normale et de congélation est créé en combinaison avec l'unité de base ET 915.
Le modèle est posé sur l'unité de base, sécurisés par des fermetures à genouillère et reliés par des flexibles d'agent réfrigérants pour former un circuit frigorifique complet.
Il est préférable de monter les évaporateurs en parallèle dans les combinaisons de refroidissement et de congélation.
Les évaporateurs seront montés en série si l'on désire augmenter la puissance frigorifique.
Il est possible d'atteindre différents domaines de température pour geler ou congeler grâce à des différents niveaux de pression dans les évaporateurs.

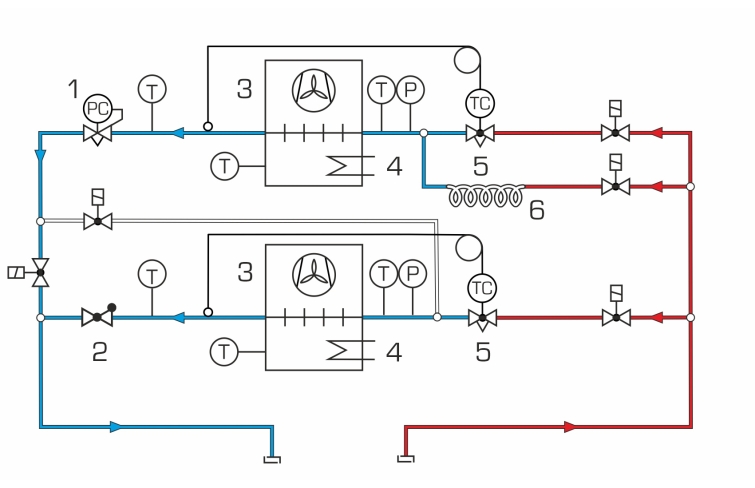

Le ET 915.02 contient deux chambres de refroidissement séparées avec évaporateur et éléments d'expansion.
Les évaporateurs peut être utilisés au choix en montage en série ou en parallèle.
Deux ventilateurs font office de soutien pour atteindre une répartition uniforme de la température.
Il est possible de simuler des charges de refroidissement avec les dispositifs de chauffage.
Une des chambres de refroidissement peut être utilisée au choix avec une soupape de détente ou un tube capillaire comme élément d'expansion.
Les différents modes de fonctionnement peuvent être ajustés par des électrovannes.
Un régulateur de pression d'évaporation permet un fonctionnement un ajustage indépendant du niveau de température dans la chambre haute en cas de montage en parallèle.

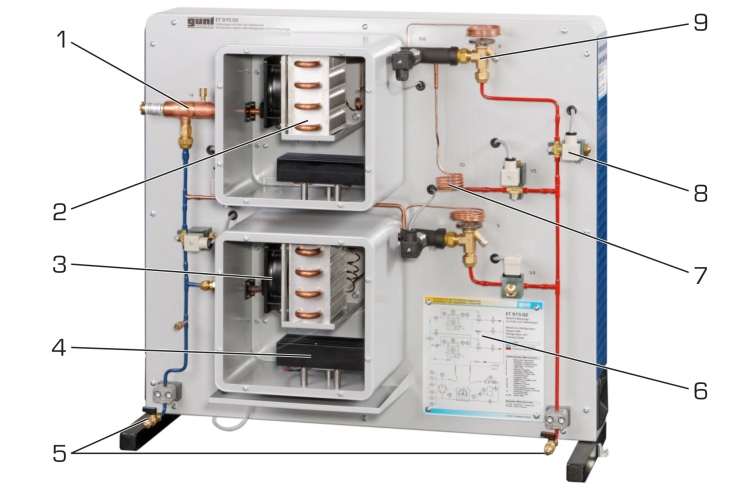

Tous les composants sont disposés de manière visible sur le panneau.
La commande des composants individuels de l'installation, ici la régulation de température, le ventilateur, le dispositif de chauffage, le compresseur et l'électrovanne se produit par le logiciel.

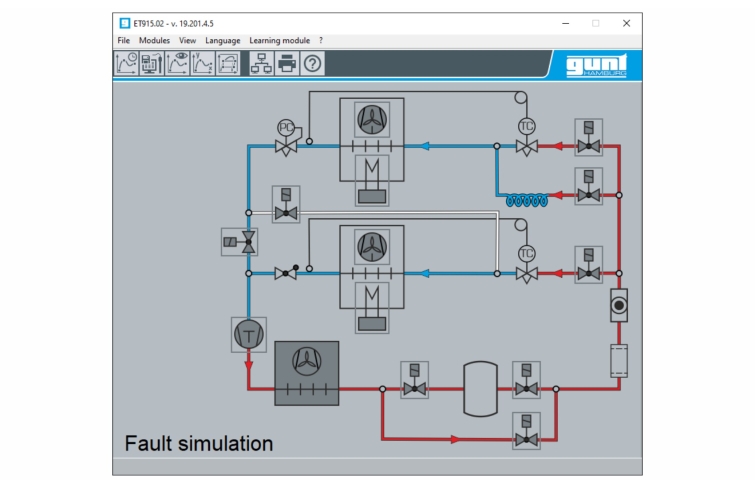

Le logiciel offre la possibilité de simuler des pannes.

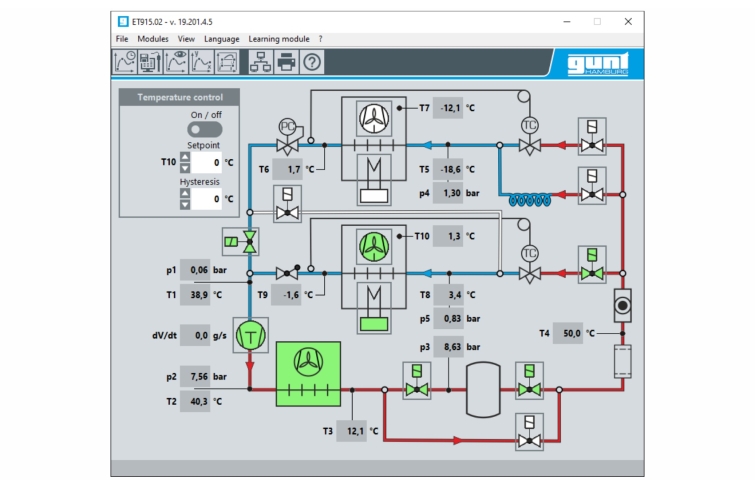

Les températures et pressions sont prises en compte dans le système par des capteurs et représentées de manière dynamique sur le logiciel.
L'influence des modifications des paramètres peut être suivie en ligne sur le diagramme log p,h.

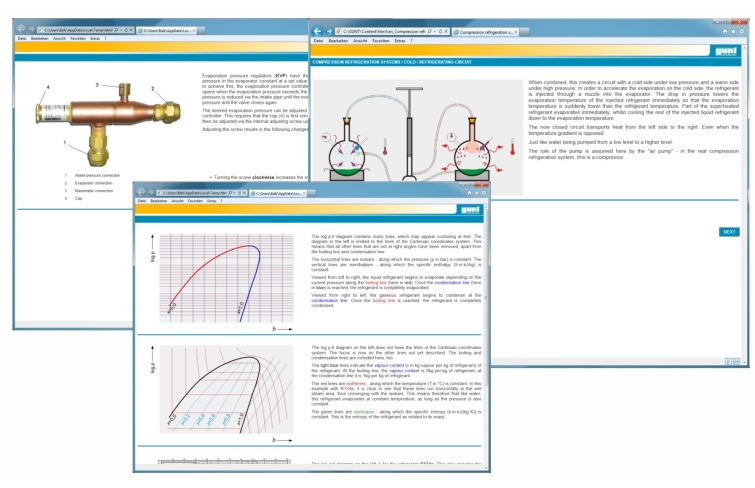

Les principes de base et les composants individuels sont représentés dans le logiciel d'apprentissage du ET 915.02.
Une évaluation de performance contrôle le progrès.
Avec l'aide du système auteur, le professeur peut créer d'autres exercices et d'autres évaluations de performance.
d\fs16\lang1036 Le ET 915.02 est une partie du système d'exercice HSI génie frigorifique et climatique.
Un modèle fonctionnel d'installation frigorifique fonctionnel avec niveaux de réfrigération normale et de congélation est créé en combinaison avec l'unité de base ET 915.
Le modèle est posé sur l'unité de base, sécurisés par des fermetures à genouillère et reliés par des flexibles d'agent réfrigérants pour former un circuit frigorifique complet.
Il est préférable de monter les évaporateurs en parallèle dans les combinaisons de refroidissement et de congélation.
Les évaporateurs seront montés en série si l'on désire augmenter la puissance frigorifique.
Il est possible d'atteindre différents domaines de température pour geler ou congeler grâce à des différents niveaux de pression dans les évaporateurs.
Le ET 915.02 contient deux chambres de refroidissement séparées avec évaporateur et éléments d'expansion.
Les évaporateurs peut être utilisés au choix en montage en série ou en parallèle.
Deux ventilateurs font office de soutien pour atteindre une répartition uniforme de la température.
Il est possible de simuler des charges de refroidissement avec les dispositifs de chauffage.
Une des chambres de refroidissement peut être utilisée au choix avec une soupape de détente ou un tube capillaire comme élément d'expansion.
Les différents modes de fonctionnement peuvent être ajustés par des électrovannes.
Un régulateur de pression d'évaporation permet un fonctionnement un ajustage indépendant du niveau de température dans la chambre haute en cas de montage en parallèle.
Tous les composants sont disposés de manière visible sur le panneau.
La commande des composants individuels de l'installation, ici la régulation de température, le ventilateur, le dispositif de chauffage, le compresseur et l'électrovanne se produit par le logiciel.
Le logiciel offre la possibilité de simuler des pannes.
Les températures et pressions sont prises en compte dans le système par des capteurs et représentées de manière dynamique sur le logiciel.
L'influence des modifications des paramètres peut être suivie en ligne sur le diagramme log p,h.
Les principes de base et les composants individuels sont représentés dans le logiciel d'apprentissage du ET 915.02.
Une évaluation de performance contrôle le progrès.
Avec l'aide du système auteur, le professeur peut créer d'autres exercices et d'autres évaluations de performance.
Contenu didactique / Essais
- structure et fonction d'une installation frigorifique à deux évaporateurs
- montage en série et en parallèle de 2 évaporateurs
- faire connaissance avec les différents éléments d'expansion
-- fonctionnement avec tube capillaire
-- fonctionnement avec soupape de détente
- comportement en service sous charge
- cycle frigorifique sur le diagramme log p,h
- influence de la pression d'évaporation
- simulation de pannes
Les grandes lignes
- Montage en série et en parallèle d'évaporateurs
- Commande des composants et simulation de pannes par le logiciel GUNT
Les caracté ristiques techniques
Chambre de refroidissement
- Lxlxh: 270x270x220mm
Dispositif de chauffage électrique PTC comme charge de refroidissement: 210W
Tube capillaire: longueur 2m
Régulateur de pression d'évaporation: 0...5,5bar
Plages de mesure
- température: 6x -50...50ºC
- pression: 2x -1...9bar
- structure et fonction d'une installation frigorifique à deux évaporateurs
- montage en série et en parallèle de 2 évaporateurs
- faire connaissance avec les différents éléments d'expansion
-- fonctionnement avec tube capillaire
-- fonctionnement avec soupape de détente
- comportement en service sous charge
- cycle frigorifique sur le diagramme log p,h
- influence de la pression d'évaporation
- simulation de pannes
Les grandes lignes
- Montage en série et en parallèle d'évaporateurs
- Commande des composants et simulation de pannes par le logiciel GUNT
Les caracté ristiques techniques
Chambre de refroidissement
- Lxlxh: 270x270x220mm
Dispositif de chauffage électrique PTC comme charge de refroidissement: 210W
Tube capillaire: longueur 2m
Régulateur de pression d'évaporation: 0...5,5bar
Plages de mesure
- température: 6x -50...50ºC
- pression: 2x -1...9bar
Informations logistiques
Dimensions et poids
Lxlxh: 850x380x750mm
Poids: env. 45kg
Liste de livraison
1 modèle d'installation frigorifique, rempli d'agent réfrigérant
1 CD avec logiciel GUNT + câble USB
Lxlxh: 850x380x750mm
Poids: env. 45kg
Liste de livraison
1 modèle d'installation frigorifique, rempli d'agent réfrigérant
1 CD avec logiciel GUNT + câble USB
Poids: 45 Kg Delai de livraison estimé : 5 semaines
