ET 910 Système d'exercices en génie frigorifique, unité de base (Réf. 061.91000)
Contient le groupe frigorifique, la chambre de refroidissement et le chauffage de dégivrage
Il est possible de ré aliser des expé rimentations pratiques pour le fonctionnement d'une installation frigorifique par le maniement de circuits frigorifiques à compression configuré s de diffé rentes maniè res.
Les composants utilisé s sont courants en gé nie frigorifique et possè dent donc un rapport pratique é levé .
L'unité de base ET 910 comprend les parties principales d'un circuit frigorifique: un groupe frigorifique avec compresseur, condenseur et ré servoir ainsi qu'une chambre de refroidissement avec é vaporateur inté gré , ventilateur pour ventilation forcé e et un chauffage de dé givrage é lectrique.
Un pressostat protè ge le compresseur des pressions trop importantes.
Le dé bit d'agent ré frigé rant peut ê tre modifié par soupape d'arrê t.
Des combinaisons de circuits frigorifiques simples peuvent ê tre ré alisé es en combinaison avec les composants du ET 910.10, comme par exemple é changeur de chaleur, dé bitmè tre ou manomè tre.
Pour des essais permettant d'approfondir le sujet essais complé mentaires des composants frigorifiques supplé mentaires du ET 910.11 sont utilisé s comme par exemple la vanne de ré injection, le ré gulateur de ré injection ou l'horloge de commutation de dé givrage.
Tous les composants du systè me d'exercice disposent d'un robinet à tournant sphé rique au niveau des raccords.

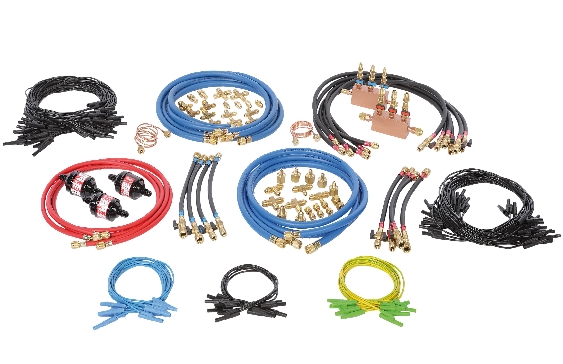

Les composants sont lié s ensemble à l'aide du jeu d'accessoires né cessaires ET 910.12 pour former une installation frigorifique complè te.
Le montage de l'essai complet ET 910.05, poste de travail/laboratoire avec bâ ti de ré ception des composants ainsi qu'alimentation é lectrique, est né cessaire.
L'agent de ré frigé ration R134a sans CFC fait office de fluide de travail.
Des exercices supplé mentaires de remplissage et d'é vacuation de l'installation frigorifique sont ré alisé s avec le kit de maintenance ET 910.13.
La documentation didactique bien structuré e expose les principes de base et guide l´é tudiant dans la ré alisation des essais.
Les composants utilisé s sont courants en gé nie frigorifique et possè dent donc un rapport pratique é levé .
L'unité de base ET 910 comprend les parties principales d'un circuit frigorifique: un groupe frigorifique avec compresseur, condenseur et ré servoir ainsi qu'une chambre de refroidissement avec é vaporateur inté gré , ventilateur pour ventilation forcé e et un chauffage de dé givrage é lectrique.
Un pressostat protè ge le compresseur des pressions trop importantes.
Le dé bit d'agent ré frigé rant peut ê tre modifié par soupape d'arrê t.
Des combinaisons de circuits frigorifiques simples peuvent ê tre ré alisé es en combinaison avec les composants du ET 910.10, comme par exemple é changeur de chaleur, dé bitmè tre ou manomè tre.
Pour des essais permettant d'approfondir le sujet essais complé mentaires des composants frigorifiques supplé mentaires du ET 910.11 sont utilisé s comme par exemple la vanne de ré injection, le ré gulateur de ré injection ou l'horloge de commutation de dé givrage.
Tous les composants du systè me d'exercice disposent d'un robinet à tournant sphé rique au niveau des raccords.
Les composants sont lié s ensemble à l'aide du jeu d'accessoires né cessaires ET 910.12 pour former une installation frigorifique complè te.
Le montage de l'essai complet ET 910.05, poste de travail/laboratoire avec bâ ti de ré ception des composants ainsi qu'alimentation é lectrique, est né cessaire.
L'agent de ré frigé ration R134a sans CFC fait office de fluide de travail.
Des exercices supplé mentaires de remplissage et d'é vacuation de l'installation frigorifique sont ré alisé s avec le kit de maintenance ET 910.13.
La documentation didactique bien structuré e expose les principes de base et guide l´é tudiant dans la ré alisation des essais.
Contenu didactique / Essais
En combinaison avec les modè les ET 910.10, ET 910.11, ET 910.13
- montage des circuits frigorifiques à compression
- vider et remplir des installations frigorifiques
- fonction des composants frigorifiques
- cycle de production du froid
- recherche de pannes
- diffé rents modes de fonctionnement du ré servoir
-- avec ou sans ré servoir
-- pump-down
-- remplissage du circuit frigorifique
- comparer diffé rents é lements d'expansion
Un curriculum structuré et une repré sentation approfondie du spectre d'essai se trouvent dans notre brochure de produit ET 910.
Les grandes lignes
- Montage des circuits frigorifiques les plus divers
en utilisant les jeux de composants modulaires
- Disposition claire des composants
Les caracté ristiques techniques
Groupe frigorifique refroidi par air
- puissance absorbé e: 367W à -10/32º C
- puissance frigorifique: 731W à -10/32º C
- dé bit volumé trique d'air max.: 850m³ /h
- ré servoir: 1,4L
É vaporateur avec ventilateur
- puissance: 190W à t=2º C, ΔT=8K
- surface de refroidissement: 1,81m²
- dé bit volumé trique d'air max.: 140m³ /h
- chauffage de dé givrage é lectrique: 50W/m
En combinaison avec les modè les ET 910.10, ET 910.11, ET 910.13
- montage des circuits frigorifiques à compression
- vider et remplir des installations frigorifiques
- fonction des composants frigorifiques
- cycle de production du froid
- recherche de pannes
- diffé rents modes de fonctionnement du ré servoir
-- avec ou sans ré servoir
-- pump-down
-- remplissage du circuit frigorifique
- comparer diffé rents é lements d'expansion
Un curriculum structuré et une repré sentation approfondie du spectre d'essai se trouvent dans notre brochure de produit ET 910.
Les grandes lignes
- Montage des circuits frigorifiques les plus divers
en utilisant les jeux de composants modulaires
- Disposition claire des composants
Les caracté ristiques techniques
Groupe frigorifique refroidi par air
- puissance absorbé e: 367W à -10/32º C
- puissance frigorifique: 731W à -10/32º C
- dé bit volumé trique d'air max.: 850m³ /h
- ré servoir: 1,4L
É vaporateur avec ventilateur
- puissance: 190W à t=2º C, ΔT=8K
- surface de refroidissement: 1,81m²
- dé bit volumé trique d'air max.: 140m³ /h
- chauffage de dé givrage é lectrique: 50W/m
Informations logistiques
Dimensions et poids
Lxlxh: 600x300x700mm (chambre de refroidissement)
Lxlxh: 670x550x380mm (groupe frigorifique)
Poids: env. 45kg
Né cessaire au fonctionnement
230V, 50/60Hz, 1 phase ou 120V, 60Hz, 1 phase
Liste de livraison
1 groupe frigorifique
1 chambre de refroidissement
1 documentation didactique
Lxlxh: 600x300x700mm (chambre de refroidissement)
Lxlxh: 670x550x380mm (groupe frigorifique)
Poids: env. 45kg
Né cessaire au fonctionnement
230V, 50/60Hz, 1 phase ou 120V, 60Hz, 1 phase
Liste de livraison
1 groupe frigorifique
1 chambre de refroidissement
1 documentation didactique
Poids: 45 Kg Delai de livraison estimé : 16 semaines
