Ref: EWTGUCT159.03
CT 159.03 Capteur de pression et transmetteur de PMH p. CT 150/CT 152 (Réf. 063.15903)
Nécessite le CT 159.01 : Système d'acquisition + logiciel PC
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 Pour les essais avec indication de pression dans le cylindre sur le moteur de test CT 150, la bougie normale est remplacée par une bougie instrumentée.
Cette bougie instrumentée est dotée d´ un capteur de pression miniature.
Le capteur de pression est exposé directement à la pression de la chambre de combustion avec la bougie en place.
Le fonctionnement de la bougie est pleinement maintenu.
Le c\f2\u339?ur du capteur de pression est un cristal de quartz piézoélectrique résistant à la chaleur qui émet un signal de charge proportionnel à la pression.
Le capteur de pression est raccordé à l´ amplificateur du système d´ indication électronique CT 159.01.

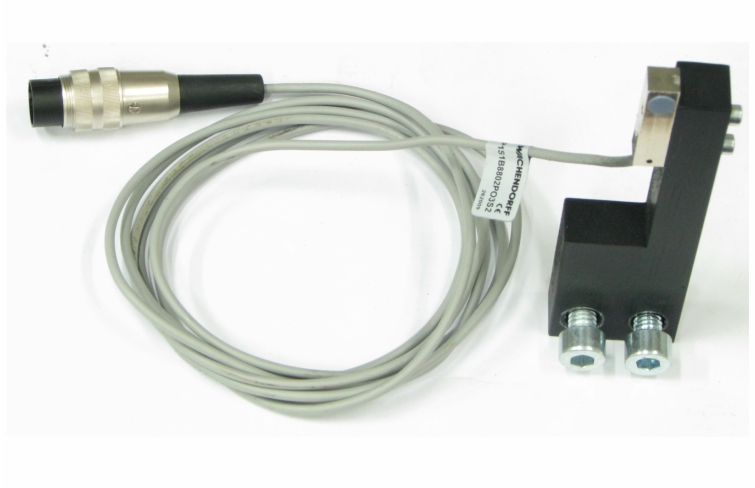

Le détecteur de proximité inductif fourni sert de transmetteur PMH.
d\fs16\lang1036 Pour les essais avec indication de pression dans le cylindre sur le moteur de test CT 150, la bougie normale est remplacée par une bougie instrumentée.
Cette bougie instrumentée est dotée d´ un capteur de pression miniature.
Le capteur de pression est exposé directement à la pression de la chambre de combustion avec la bougie en place.
Le fonctionnement de la bougie est pleinement maintenu.
Le c\f2\u339?ur du capteur de pression est un cristal de quartz piézoélectrique résistant à la chaleur qui émet un signal de charge proportionnel à la pression.
Le capteur de pression est raccordé à l´ amplificateur du système d´ indication électronique CT 159.01.
Le détecteur de proximité inductif fourni sert de transmetteur PMH.
Contenu didactique / Essais
- mesures de pression dans le cylindre sur moteurs à combustion interne
Les grandes lignes
- capteur de pression miniature avec bougie instrumentée comme support
- mesure de pression dans la chambre de combustion d´ un moteur
- un détecteur de proximité inductif sert de transmetteur PMH
Les caracté ristiques techniques
Capteur de pression
- plage de mesure: 0...100bar
- température de service max.: 200ºC
- charge max.: 250bar
- poids: 1,7g
- mesures de pression dans le cylindre sur moteurs à combustion interne
Les grandes lignes
- capteur de pression miniature avec bougie instrumentée comme support
- mesure de pression dans la chambre de combustion d´ un moteur
- un détecteur de proximité inductif sert de transmetteur PMH
Les caracté ristiques techniques
Capteur de pression
- plage de mesure: 0...100bar
- température de service max.: 200ºC
- charge max.: 250bar
- poids: 1,7g
Informations logistiques
Dimensions et poids
Lxlxh: 80x100x120mm (bougie)
Poids: env. 1kg
Lxlxh: 80x100x120mm (bougie)
Poids: env. 1kg
Poids: 2 Kg Delai de livraison estimé : 16 semaines
