Ref: EWTGUCT100.14

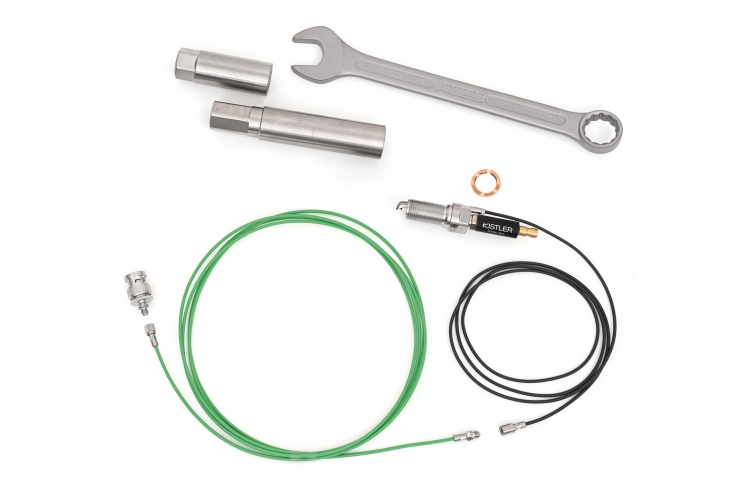

CT 100.14 Capteur de pression pour CT 100.20 (Réf. 063.10014)

Nécessite le CT 100.13 : Système d'acquisition + logiciel PC



d\fs16\lang1036 Pour les essais avec indication de pression dans le cylindre sur le moteur de test CT 100.20, la bougie normale est remplacée par une bougie instrumentée.

Cette bougie instrumentée est dotée d´ un capteur de pression miniature.

Le capteur de pression est exposé directement à la pression de la chambre de combustion avec la bougie en place.

Le fonctionnement de la bougie est pleinement maintenu.

Le c\f2\u339?ur du capteur de pression est un cristal de quartz piézoélectrique résistant à la chaleur qui émet un signal de charge proportionnel à la pression.

Le capteur de pression est raccordé à l´ amplificateur du système d´ indication électronique CT 100.13.



Contenu didactique / Essais


- mesures de pression dans le cylindre sur moteurs à combustion interne



Les grandes lignes

- Capteur de pression miniature avec bougie instrumentée comme support

- Mesure de pression dans la chambre de combustion d´ un moteur



Les caractéristiques techniques

Capteur de pression

- plage de mesure: 0...100bar

- température de service max.: 200ºC

- charge max.: 250bar

- poids: 1,7g



Informations logistiques
Dimensions et poids

Lxlxh: 30x50x100mm (bougie)

Poids: env. 1kg



Poids: 2 Kg
Delai de livraison estimé : 16 semaines
