Ref: EWTGUCE287

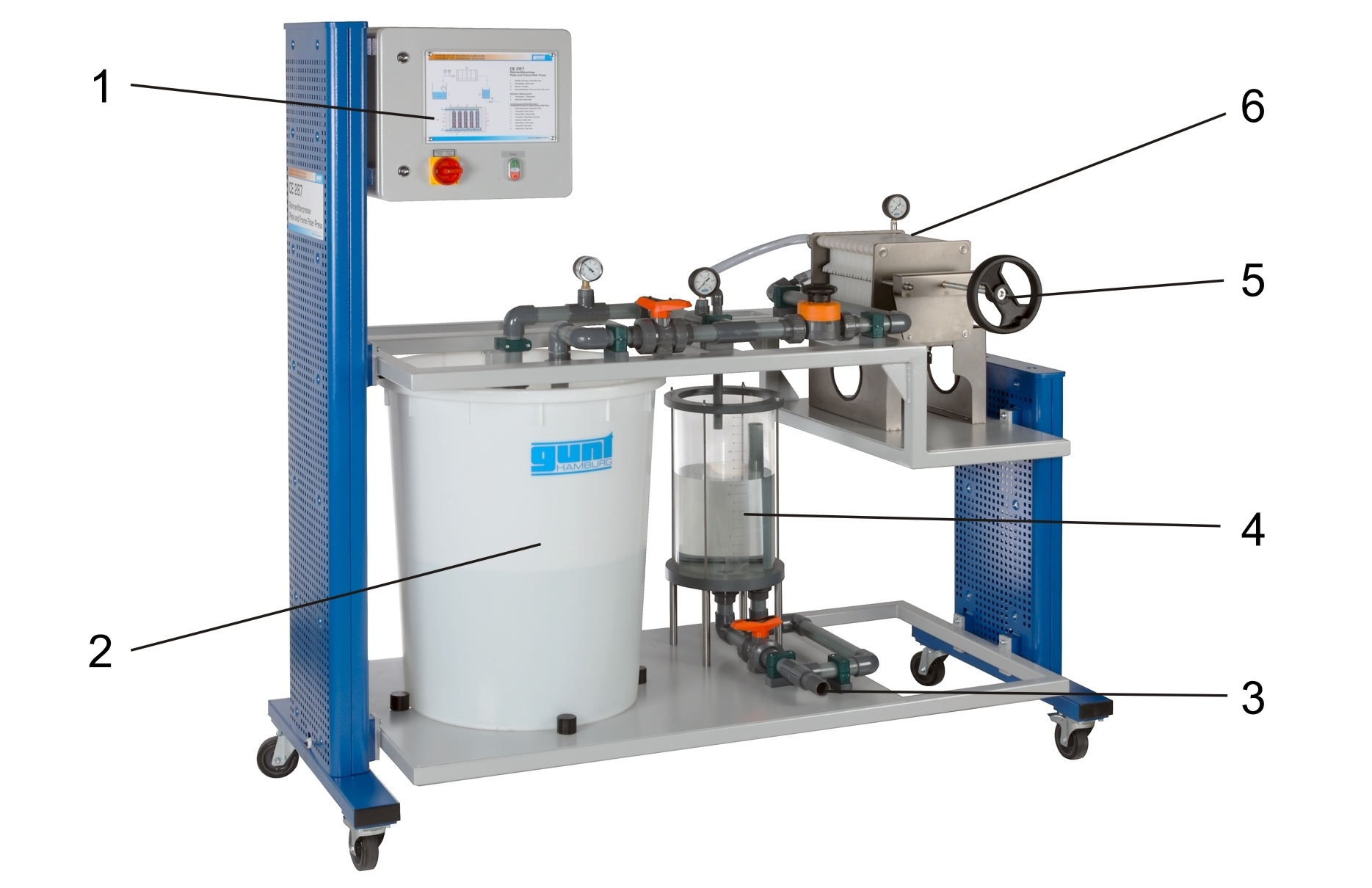

CE 287 Filtre-presse à cadres et à plateaux (Réf. 083.28700)
Filtration discontinue sur gâteau visant à séparer les matières solides en suspension
Les filtres-presses à cadres et à plateaux sont utilisés par exemple dans lindustrie des boissons pour clarifier les produits intermédiaires.

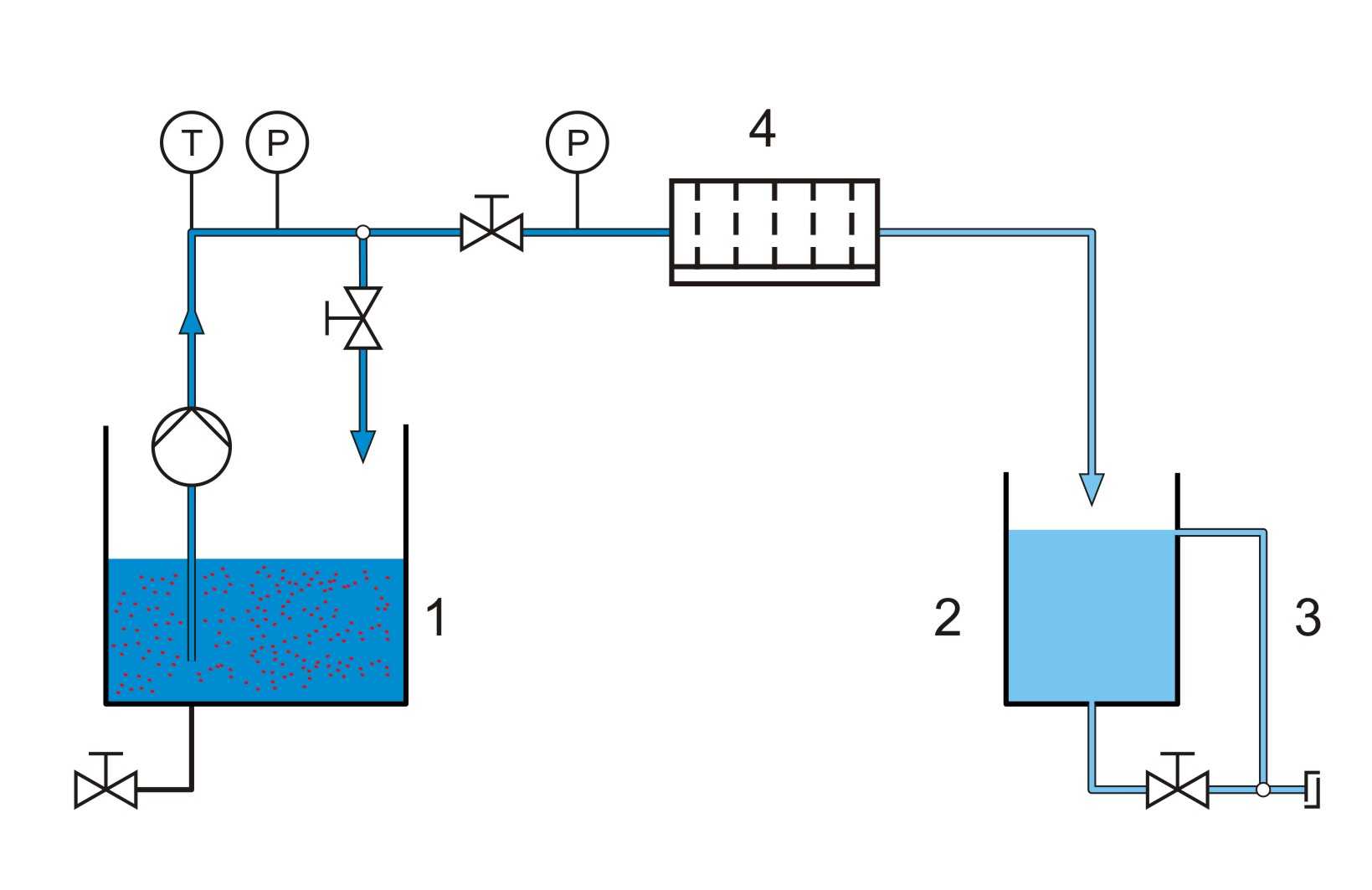

Une suspension de diatomite et deau (recommandée) est préparée dans un réservoir.
Une pompe maintient la matière solide en suspension et lempêche de se déposer.
La pompe alimente la suspension dans les différents compartiments de séparation du filtre-presse.

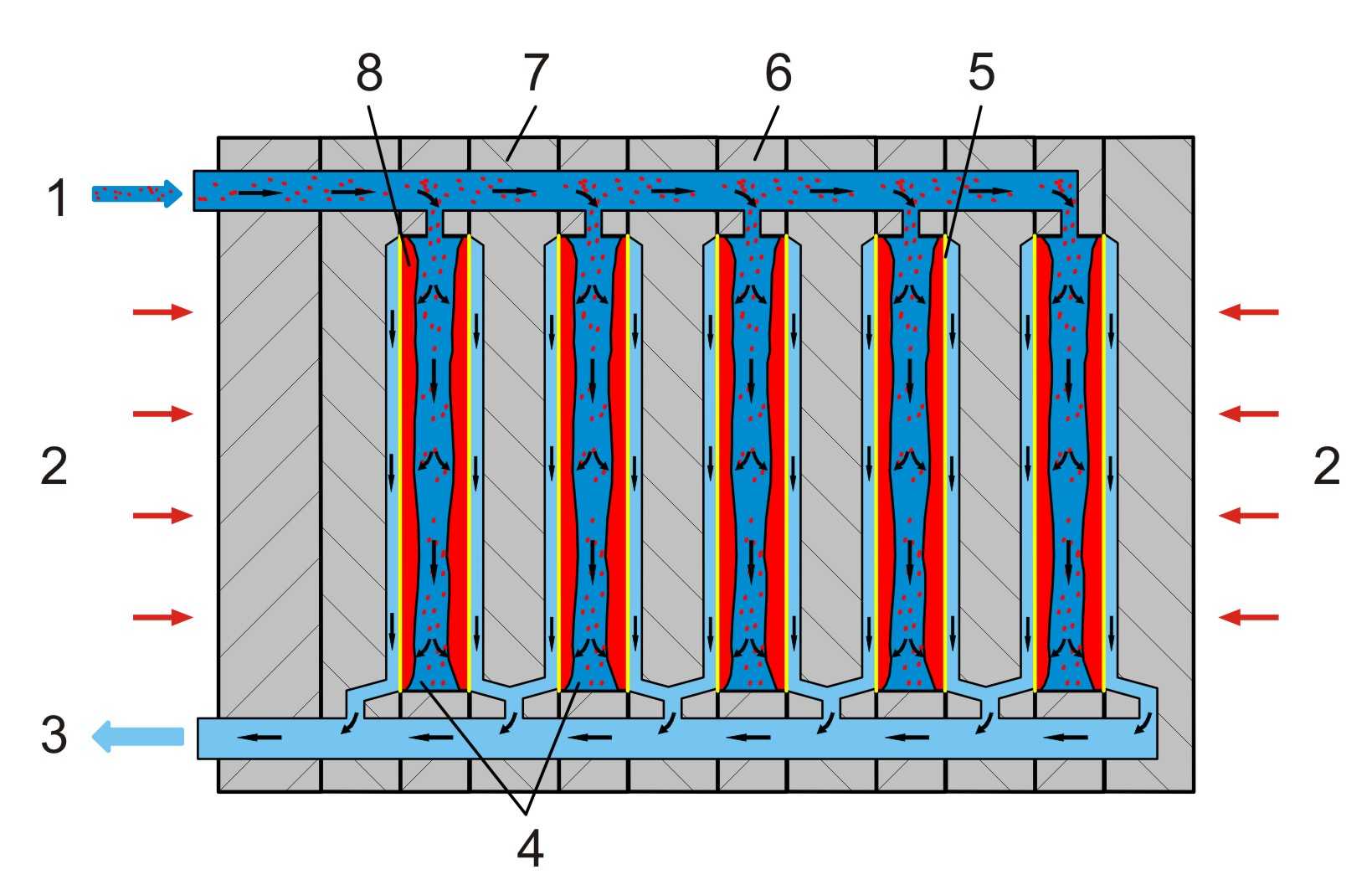

Un compartiment de séparation est formé dun cadre et de deux plateaux filtrantes.
Les plateaux filtrantes sont rainurées et recouvertes de toiles filtrantes.
Le filtrat traverse la toile filtrante et coule dans une conduite collectrice via les rainures des plateaux.
Le filtrat quitte le filtre-presse au travers de la conduite collectrice et est recueilli dans le réservoir à filtrat.
La matière solide est retenue par la toile filtrante et y forme un gâteau de filtre dépaisseur croissante.
Plus lépaisseur du gâteau de filtre augmente, plus sa résistance à lécoulement devient importante.
Lorsque le compartiment de séparation est plein ou quune différence de pression maximale est atteinte, le processus de filtration sarrête.
Les cadres et plateaux du filtre-presse sont écartés. Le gâteau de filtre peut être retiré.
Les plaques et plateaux doivent être remis en place pour la filtration suivante. Ils sont serrés entre-eux à laide dune broche.
Grâce aux forces de pression, la suspension ne séchappe pas aux points de contact entre plateaux et cadres mais est pressée à travers la toile filtrante.
Une vanne permet d'ajuster le débit à travers le filtre-presse.
La pression produite pendant la filtration est indiquée par un manomètre.
Le réservoir du filtrat est gradué.
À laide dun chronomètre, il devient ainsi possible de déterminer le débit.
Un turbidimètre fourni permet de déterminer la concentration des matières solides du filtrat.
Une étuve est recommandée pour lanalyse des essais.
Une suspension de diatomite et deau (recommandée) est préparée dans un réservoir.
Une pompe maintient la matière solide en suspension et lempêche de se déposer.
La pompe alimente la suspension dans les différents compartiments de séparation du filtre-presse.
Un compartiment de séparation est formé dun cadre et de deux plateaux filtrantes.
Les plateaux filtrantes sont rainurées et recouvertes de toiles filtrantes.
Le filtrat traverse la toile filtrante et coule dans une conduite collectrice via les rainures des plateaux.
Le filtrat quitte le filtre-presse au travers de la conduite collectrice et est recueilli dans le réservoir à filtrat.
La matière solide est retenue par la toile filtrante et y forme un gâteau de filtre dépaisseur croissante.
Plus lépaisseur du gâteau de filtre augmente, plus sa résistance à lécoulement devient importante.
Lorsque le compartiment de séparation est plein ou quune différence de pression maximale est atteinte, le processus de filtration sarrête.
Les cadres et plateaux du filtre-presse sont écartés. Le gâteau de filtre peut être retiré.
Les plaques et plateaux doivent être remis en place pour la filtration suivante. Ils sont serrés entre-eux à laide dune broche.
Grâce aux forces de pression, la suspension ne séchappe pas aux points de contact entre plateaux et cadres mais est pressée à travers la toile filtrante.
Une vanne permet d'ajuster le débit à travers le filtre-presse.
La pression produite pendant la filtration est indiquée par un manomètre.
Le réservoir du filtrat est gradué.
À laide dun chronomètre, il devient ainsi possible de déterminer le débit.
Un turbidimètre fourni permet de déterminer la concentration des matières solides du filtrat.
Une étuve est recommandée pour lanalyse des essais.
Contenu didactique / Essais
- apprentissage du principe de base et des caractéristiques de fonctionnement dun filtre-presse à cadres et à plateaux
- préparation dune suspension
- élimination du gâteau de filtre
- mise en place de la toile filtrante
- principes de la filtration sur gâteau
- équation de Darcy
- évolution de la quantité de filtrat et de la concentration des matières solides du filtrat
- masse du gâteau de filtre en fonction de la quantité de filtrat
Les grandes lignes
- séparation des matières solides dans les suspensions à laide dun filtre-presse à cadres et à plateaux
- filtration sur gâteau discontinue
- essais adaptés à lexpérimentation à léchelle du laboratoire
Les caractéristiques techniques
Filtre-presse à cadres et à plateaux
- surface filtrante: env. 0,72m^2^
- pression de service: env. 0,4...2,5bar
Pompe centrifuge (pompe noyée)
- débit de refoulement max.: 4,5m^3^/h
- hauteur de refoulement max.: 45m
Réservoirs
- réservoir de suspension: 200L
- filtrat: 20L
Plages de mesure
- pression: 0...4bar
- température: 0...60°C
230V, 50Hz, 1 phase
- apprentissage du principe de base et des caractéristiques de fonctionnement dun filtre-presse à cadres et à plateaux
- préparation dune suspension
- élimination du gâteau de filtre
- mise en place de la toile filtrante
- principes de la filtration sur gâteau
- équation de Darcy
- évolution de la quantité de filtrat et de la concentration des matières solides du filtrat
- masse du gâteau de filtre en fonction de la quantité de filtrat
Les grandes lignes
- séparation des matières solides dans les suspensions à laide dun filtre-presse à cadres et à plateaux
- filtration sur gâteau discontinue
- essais adaptés à lexpérimentation à léchelle du laboratoire
Les caractéristiques techniques
Filtre-presse à cadres et à plateaux
- surface filtrante: env. 0,72m^2^
- pression de service: env. 0,4...2,5bar
Pompe centrifuge (pompe noyée)
- débit de refoulement max.: 4,5m^3^/h
- hauteur de refoulement max.: 45m
Réservoirs
- réservoir de suspension: 200L
- filtrat: 20L
Plages de mesure
- pression: 0...4bar
- température: 0...60°C
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 1900x800x1900mm
Poids: env. 208kg
Necessaire au fonctionnement
raccord deau
Lxlxh: 1900x800x1900mm
Poids: env. 208kg
Necessaire au fonctionnement
raccord deau
