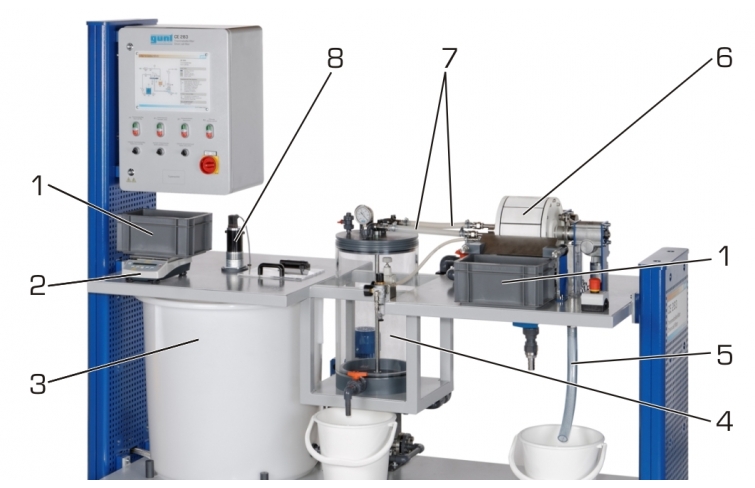

CE 283 Filtre cellulaire à tambour (Réf. 083.28300)
Filtration continue sur gâteau visant à séparer les matières solides dans les suspensions
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 Les filtres cellulaires à tambour permettent de séparer les matières solides en continu dans les suspensions.

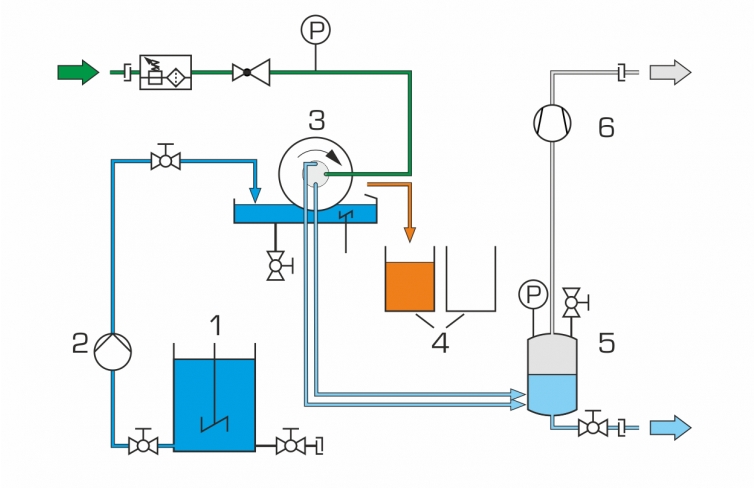

Une suspension de diatomite et d´ eau est préparée à l´ aide du préparateur de suspension.
Une pompe alimente la suspension dans le réservoir du filtre cellulaire à tambour.
Un mobile d´ agitation maintient les particules solides en suspension.

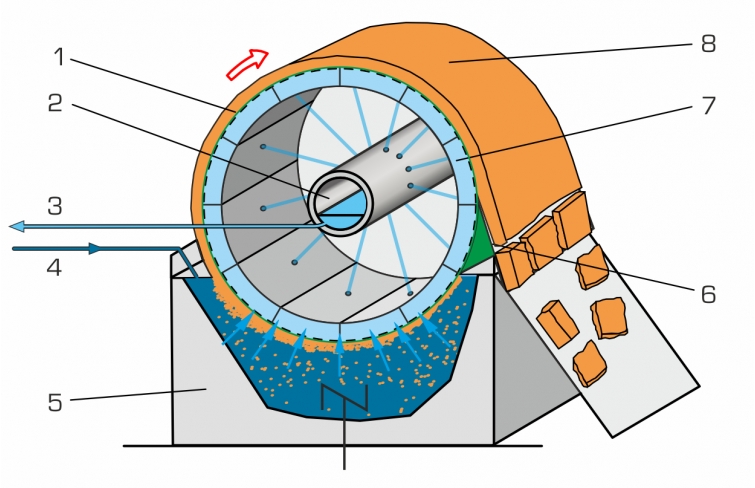

Une partie du tambour rotatif plonge dans la suspension.
L´ enveloppe du tambour est perforée et recouverte d´ une toile filtrante.
Le tambour est subdivisé en cellules.
Chaque cellule est reliée à une conduite à dépression par un arbre creux.
Sous l´ effet de la dépression, le filtrat est aspiré dans le tambour à travers la toile filtrante puis entre dans un réservoir en dépression.
La matière solide est séparée par la toile filtrante.
Il se forme par conséquent dans la partie immergée du tambour un gâteau sur le filtre dont l´épaisseur augmente dans le sens de la rotation.
Lorsque le gâteau du filtre émerge de la suspension suite à la rotation du tambour, l´ eau est évacuée par la dépression environnante.
Un racloir sépare le gâteau du tambour avant que celui-ci ne replonge dans la suspension.
Le gâteau du filtre peut également être retiré à l´ aide d´ air comprimé.
Le gâteau du filtre tombe dans un réservoir collecteur.
Le débit d´ alimentation de la suspension est ajusté au niveau du préparateur de suspension.
La hauteur de remplissage du réservoir écipient contenant la suspension pour le filtre cellulaire à tambour peut être ajustée à l´ aide d´ un trop-plein ajustable.
La dépression est affichée par un manomètre sur le réservoir à dépression.
La vitesse de rotation du tambour est ajustable en continu.
Un raccord d´ air comprimé et un raccord de dépression sont nécessaires pour le fonctionnement du banc d´ essai.
d\fs16\lang1036 Les filtres cellulaires à tambour permettent de séparer les matières solides en continu dans les suspensions.
Une suspension de diatomite et d´ eau est préparée à l´ aide du préparateur de suspension.
Une pompe alimente la suspension dans le réservoir du filtre cellulaire à tambour.
Un mobile d´ agitation maintient les particules solides en suspension.
Une partie du tambour rotatif plonge dans la suspension.
L´ enveloppe du tambour est perforée et recouverte d´ une toile filtrante.
Le tambour est subdivisé en cellules.
Chaque cellule est reliée à une conduite à dépression par un arbre creux.
Sous l´ effet de la dépression, le filtrat est aspiré dans le tambour à travers la toile filtrante puis entre dans un réservoir en dépression.
La matière solide est séparée par la toile filtrante.
Il se forme par conséquent dans la partie immergée du tambour un gâteau sur le filtre dont l´épaisseur augmente dans le sens de la rotation.
Lorsque le gâteau du filtre émerge de la suspension suite à la rotation du tambour, l´ eau est évacuée par la dépression environnante.
Un racloir sépare le gâteau du tambour avant que celui-ci ne replonge dans la suspension.
Le gâteau du filtre peut également être retiré à l´ aide d´ air comprimé.
Le gâteau du filtre tombe dans un réservoir collecteur.
Le débit d´ alimentation de la suspension est ajusté au niveau du préparateur de suspension.
La hauteur de remplissage du réservoir écipient contenant la suspension pour le filtre cellulaire à tambour peut être ajustée à l´ aide d´ un trop-plein ajustable.
La dépression est affichée par un manomètre sur le réservoir à dépression.
La vitesse de rotation du tambour est ajustable en continu.
Un raccord d´ air comprimé et un raccord de dépression sont nécessaires pour le fonctionnement du banc d´ essai.
Contenu didactique / Essais
- apprentissage du principe de base et des caractéristiques de fonctionnement d´ un filtre cellulaire à tambour
- bases de la filtration sur gâteau
- évolution de la quantité de filtrat, de la masse et de l´épaisseur du gâteau du filtre
- masse et épaisseur du gâteau du filtre en fonction de la quantité de filtrat, de la dépression et de la vitesse de rotation du tambour
Les grandes lignes
- séparation des matières solides dans les suspensions
- élimination continue du gâteau de filtre
- essais adaptés à l´ expérimentation à l´échelle du laboratoire
Les caractéristiques techniques
Filtre cellulaire à tambour
- surface filtrante: env. 0,1m2
- vitesse de rotation: env. 0,1...2min-1
- puissance absorbée du moteur: env. 200W
Mobile d´ agitation
- vitesse de rotation: env. 15min-1
- puissance absorbée du moteur: env. 200W
Pompe en suspension
- débit max.: 160L/h
- pression max.: 6bar
Réservoirs
- réservoir à dépression filtrat: env. 30L
- 2 réservoirs collecteur pour gâteau de filtre: env. 30L
- réservoir à suspension: env. 5,5L, max. 10bar
- réservoir de réserve à suspension: env. 200L
D´ agitation dans le réservoir de réserve à suspension
-vitesse de rotation: env. 600min-1
- puissance absorbée: 40W
Plages de mesure
- pression: 0...1bar (air comprimé)
- vide: -1...0bar
230V, 50Hz, 1 phase
- apprentissage du principe de base et des caractéristiques de fonctionnement d´ un filtre cellulaire à tambour
- bases de la filtration sur gâteau
- évolution de la quantité de filtrat, de la masse et de l´épaisseur du gâteau du filtre
- masse et épaisseur du gâteau du filtre en fonction de la quantité de filtrat, de la dépression et de la vitesse de rotation du tambour
Les grandes lignes
- séparation des matières solides dans les suspensions
- élimination continue du gâteau de filtre
- essais adaptés à l´ expérimentation à l´échelle du laboratoire
Les caractéristiques techniques
Filtre cellulaire à tambour
- surface filtrante: env. 0,1m2
- vitesse de rotation: env. 0,1...2min-1
- puissance absorbée du moteur: env. 200W
Mobile d´ agitation
- vitesse de rotation: env. 15min-1
- puissance absorbée du moteur: env. 200W
Pompe en suspension
- débit max.: 160L/h
- pression max.: 6bar
Réservoirs
- réservoir à dépression filtrat: env. 30L
- 2 réservoirs collecteur pour gâteau de filtre: env. 30L
- réservoir à suspension: env. 5,5L, max. 10bar
- réservoir de réserve à suspension: env. 200L
D´ agitation dans le réservoir de réserve à suspension
-vitesse de rotation: env. 600min-1
- puissance absorbée: 40W
Plages de mesure
- pression: 0...1bar (air comprimé)
- vide: -1...0bar
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 2180x790x1900mm
Poids: env. 285g
Necessaire au fonctionnement
raccord d´ eau, drain
air comprimé: 3000L/h, min. 0,3bar
Lxlxh: 2180x790x1900mm
Poids: env. 285g
Necessaire au fonctionnement
raccord d´ eau, drain
air comprimé: 3000L/h, min. 0,3bar
Techniques > Génie des Procédés > Génie des procédés mécaniques > Procédés de séparation: filtration
Poids: 285 Kg Delai de livraison estimé : 16 semaines
