Ref: EWTGUCE222
CE 222 Comparaison des lits fluidisés (Réf. 083.22200)
Avec interface PC USB et logiciel inclus
Lorsqu´ elles sont traversées par des gaz, les couches de particules solides peuvent passer de l´état de lit fixe à l´état de lit fluidisé.
Les domaines d´ application des lits fluidisés sont le séchage de matières solides, la combustion et le revêtement de particules.

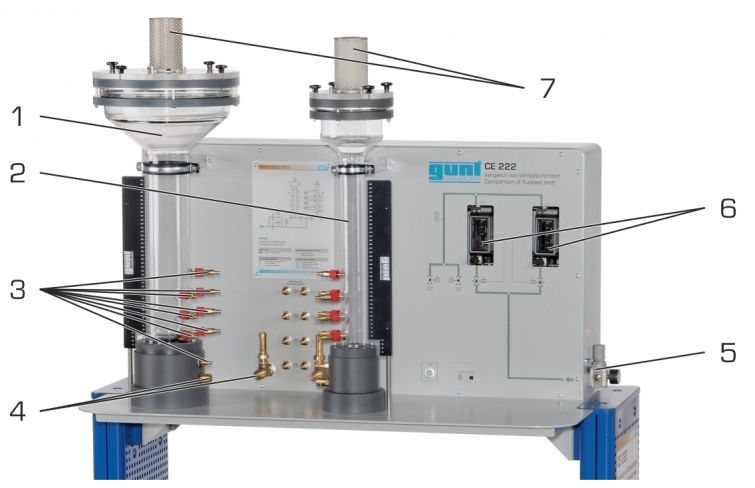

Le CE 222 comprend deux colonnes transparentes de diamètres différents pour la formation d´ un lit fluidisé avec de l´ air comprimé comme gaz.
Une échelle graduée présente sur les colonnes montre la hauteur du lit fixe et du lit fluidisé.
La colonne est alimentée en air comprimé par le biais d´électrovannes.
Seule une colonne peut fonctionner à la fois.
Les colonnes sont amovibles, ce qui permet de remplacer facilement le lit fixe.
Des billes de verre ayant différentes tailles de particules sont fournies comme matériau de remplissage.
Au début des essais, un lit fixe repose au fond de la colonne sur une plaque frittée.
L´ air comprimé s´écoule vers le haut à travers la colonne et s´échappe par le filtre à air.
Si la vitesse de l´ air est inférieure à la vitesse de fluidisation, le lit fixe est simplement traversé.
Si la vitesse est supérieure, le lit se fluidise et des particules solides se mettent en suspension.
Le lit fixe se transforme alors en lit fluidisé.
Si l´ on augmente encore la vitesse, des particules sont extraites du lit fluidisé (transport).
Le filtre à air situé à l´ extrémité supérieure de la colonne retient ces particules.
Le débit volumétrique de l´ air comprimé est mesuré et réglé avec deux plages de mesure.

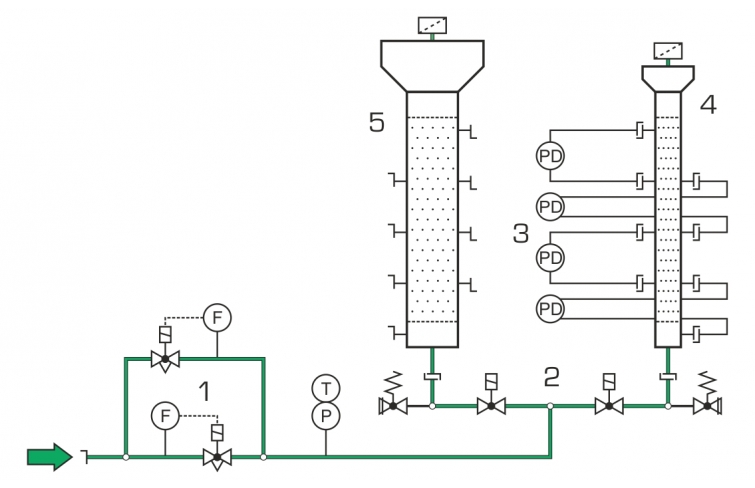

Les deux colonnes sont pourvues de points de mesure auxquels on peut raccorder des capteurs de pression différentielle destinés à mesurer la perte de charge dans le lit fixe et le lit fluidisé.

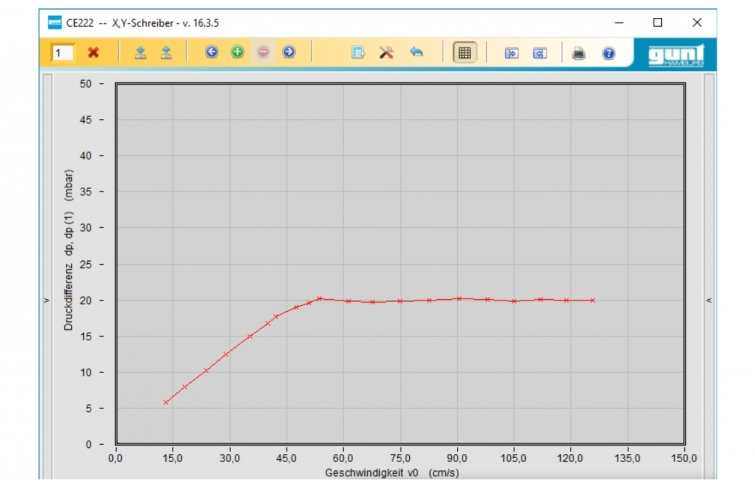

Les valeurs mesurées sont transmises vers un PC afin d´ y être évaluées à l´ aide d´ un logiciel fourni.
La transmission des données au PC se fait par une interface USB. Le banc d´ essai est commandé par le logiciel GUNT.
Une alimentation externe en air comprimé est requise pour le fonctionnement.
Les domaines d´ application des lits fluidisés sont le séchage de matières solides, la combustion et le revêtement de particules.
Le CE 222 comprend deux colonnes transparentes de diamètres différents pour la formation d´ un lit fluidisé avec de l´ air comprimé comme gaz.
Une échelle graduée présente sur les colonnes montre la hauteur du lit fixe et du lit fluidisé.
La colonne est alimentée en air comprimé par le biais d´électrovannes.
Seule une colonne peut fonctionner à la fois.
Les colonnes sont amovibles, ce qui permet de remplacer facilement le lit fixe.
Des billes de verre ayant différentes tailles de particules sont fournies comme matériau de remplissage.
Au début des essais, un lit fixe repose au fond de la colonne sur une plaque frittée.
L´ air comprimé s´écoule vers le haut à travers la colonne et s´échappe par le filtre à air.
Si la vitesse de l´ air est inférieure à la vitesse de fluidisation, le lit fixe est simplement traversé.
Si la vitesse est supérieure, le lit se fluidise et des particules solides se mettent en suspension.
Le lit fixe se transforme alors en lit fluidisé.
Si l´ on augmente encore la vitesse, des particules sont extraites du lit fluidisé (transport).
Le filtre à air situé à l´ extrémité supérieure de la colonne retient ces particules.
Le débit volumétrique de l´ air comprimé est mesuré et réglé avec deux plages de mesure.
Les deux colonnes sont pourvues de points de mesure auxquels on peut raccorder des capteurs de pression différentielle destinés à mesurer la perte de charge dans le lit fixe et le lit fluidisé.
Les valeurs mesurées sont transmises vers un PC afin d´ y être évaluées à l´ aide d´ un logiciel fourni.
La transmission des données au PC se fait par une interface USB. Le banc d´ essai est commandé par le logiciel GUNT.
Une alimentation externe en air comprimé est requise pour le fonctionnement.
Contenu didactique / Essais
- principes de base de la fluidisation des lits fixes
- formation d´ un lit fluidisé avec de l´ air
- pertes de charge en fonction de
la vitesse dans le tube vide
la taille des particules
la densité des particules
la hauteur du lit fluidisé
- détermination de la vitesse de fluidisation et comparaison avec les valeurs théoriques calculées (équation d´ Ergün)
- relation entre la hauteur du lit fluidisé et la vitesse d´écoulement
- vérification de la loi de Kozeny-Carman
Les grandes lignes
- deux colonnes transparentes de différents diamètres pour l´ observation de la formation du lit fluidisé dans des gaz
- perte de charge dans le lit fixe et le lit fluidisé
Les caractéristiques techniques
2 colonnes
longueur: 500mm
Ø 1x 50mm, 1x 100mm
matériau: verre
graduation de l´échelle, graduation: 1mm
Plages de mesure
débit: 1x 1,8...18L/min, 1x 15...150L/min
pression différentielle: 4x 0...50mbar
pression: 0...2,5bar
température: 0...60ºC
230V, 50Hz, 1 phase
- principes de base de la fluidisation des lits fixes
- formation d´ un lit fluidisé avec de l´ air
- pertes de charge en fonction de
la vitesse dans le tube vide
la taille des particules
la densité des particules
la hauteur du lit fluidisé
- détermination de la vitesse de fluidisation et comparaison avec les valeurs théoriques calculées (équation d´ Ergün)
- relation entre la hauteur du lit fluidisé et la vitesse d´écoulement
- vérification de la loi de Kozeny-Carman
Les grandes lignes
- deux colonnes transparentes de différents diamètres pour l´ observation de la formation du lit fluidisé dans des gaz
- perte de charge dans le lit fixe et le lit fluidisé
Les caractéristiques techniques
2 colonnes
longueur: 500mm
Ø 1x 50mm, 1x 100mm
matériau: verre
graduation de l´échelle, graduation: 1mm
Plages de mesure
débit: 1x 1,8...18L/min, 1x 15...150L/min
pression différentielle: 4x 0...50mbar
pression: 0...2,5bar
température: 0...60ºC
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 1400x790x1700mm
Poids: env. 150kg
Nécessaire pour le fonctionnement
air comprimé (1,8...150L/min, 5bar)
PC avec Windows
Liste de livraison
1 banc d´ essai
1 emballage de billes de verre (180...300µm; 2kg)
1 emballage de billes de verre (420...590µm; 2kg)
1 jeu d´ accessoires
1 CD avec logiciel GUNT + câble USB
1 documentation didactique
Lxlxh: 1400x790x1700mm
Poids: env. 150kg
Nécessaire pour le fonctionnement
air comprimé (1,8...150L/min, 5bar)
PC avec Windows
Liste de livraison
1 banc d´ essai
1 emballage de billes de verre (180...300µm; 2kg)
1 emballage de billes de verre (420...590µm; 2kg)
1 jeu d´ accessoires
1 CD avec logiciel GUNT + câble USB
1 documentation didactique
Poids: 150 Kg
