Ref: EWTCO74209

Maquette multiplexage Lève vitre CAN et LIN Bus

Pilotage des lèves-vitre et retroviseur. retroviseur réel en option ref: EWTCO74210

Nouveau

panier
Ajouter au panier

N/A

panier
Ajouter au panier

pdf
Fiche technique

Maquette avec la partie commande des lève-vitres et en option rétroviseur d'un véhicule.
Vous retrouverez les réseaux de communication CAN HS et LIN bus.
Compréhension d'une architecture automobile, analogique et réseaux de communication.

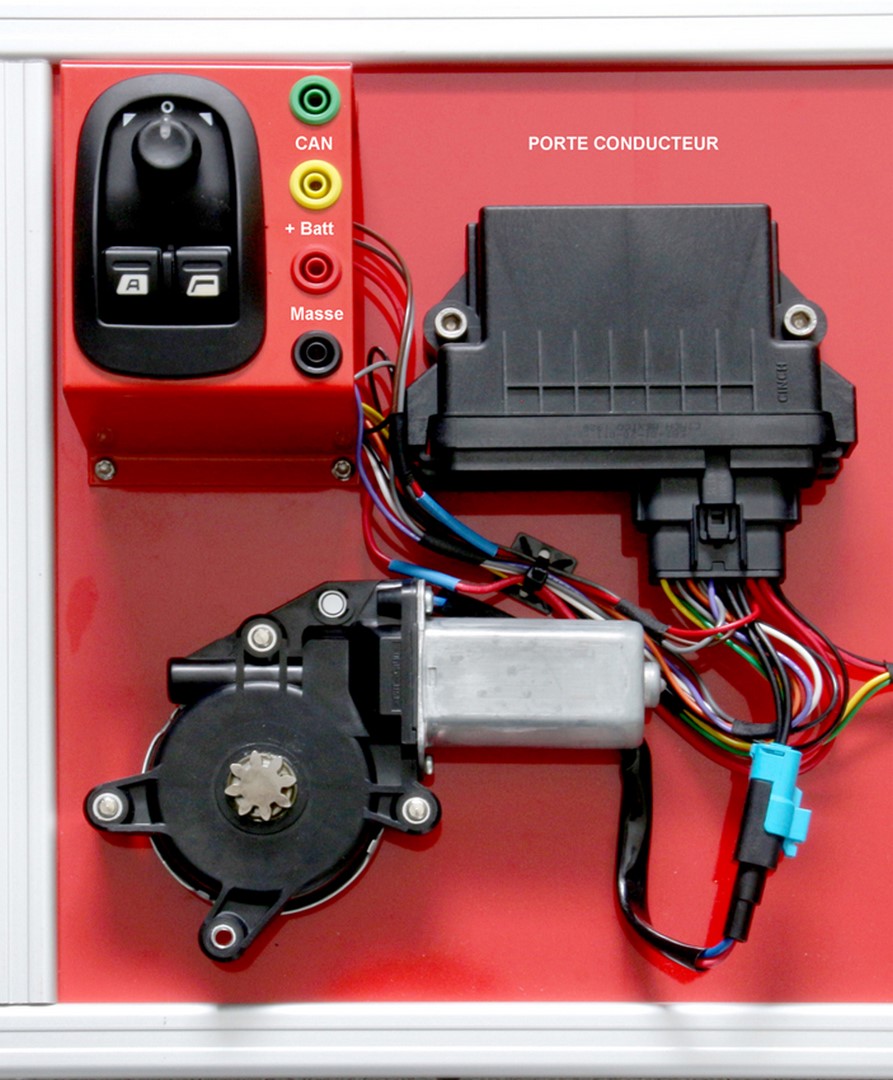

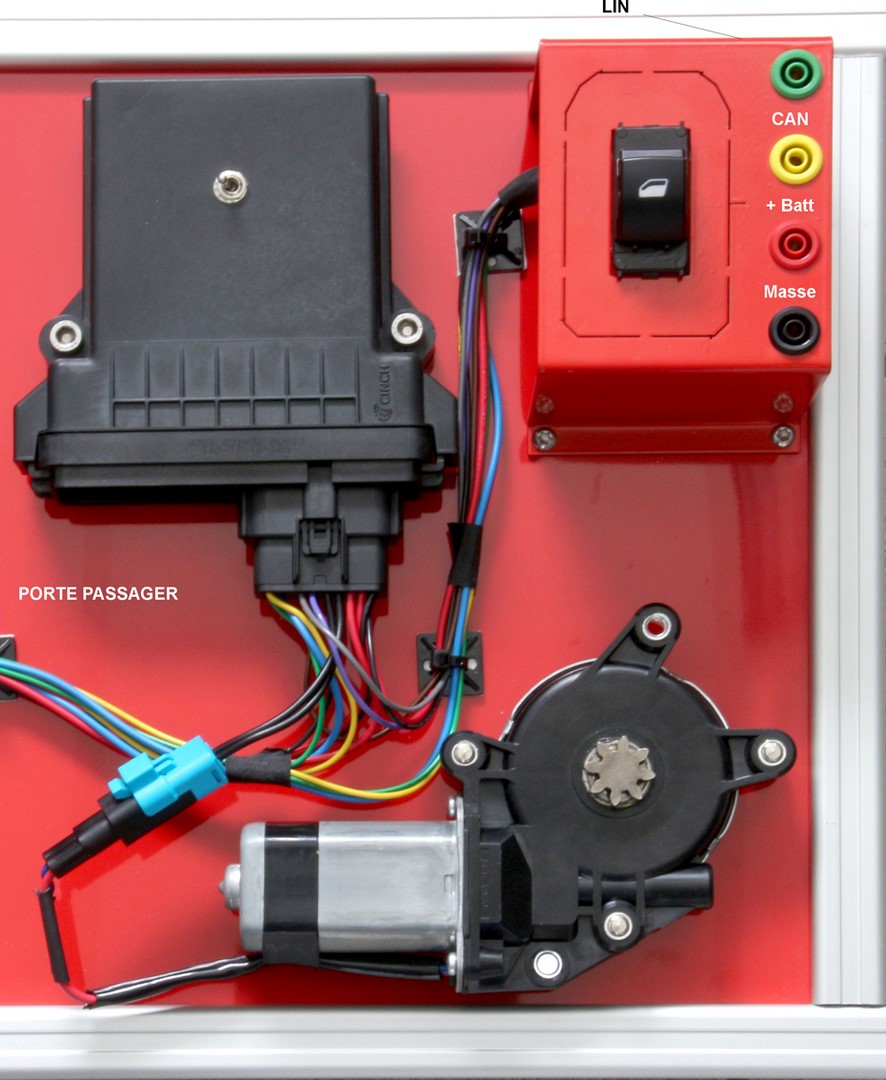

Le calculateur conducteur (lecture commodo conducteur et pilotage lève-vitre conducteur) communique via le réseau CAN avec le calculateur passager (lecture commodo passager et pilotage lève-vitre passager), le calculateur passager communique par le réseau LIN avec le calculateur retroviseur (en option EWTCO74210) pour piloter le retroviseur réel automobile.

Platine comportant:
- un commodo analogique réel de commande de lève-vitre (conducteur et passager) et commande rétroviseur ( passager)
- un commodo analogique réel de commande de lève-vitre passager
- un moteur de lève-vitre conducteur.
- un moteur lève-vitre passager
- un calculateur automobile avec réseau CAN
- un calculateur automobile avec réseau CAN & LIN

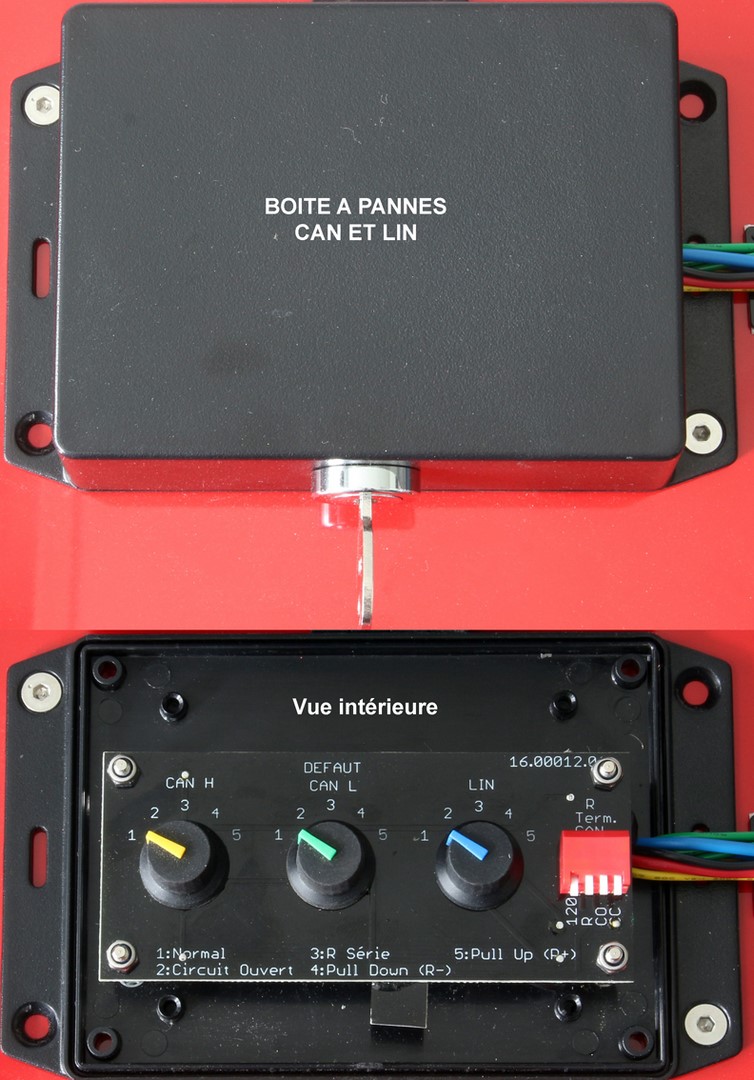

- Boite à panne permettant de faire les défauts: ( les défauts Court Circuit se font via une impédance)
- défaut réseau CANHS H: Court Circuit +; Court Circuit-, Circuit Ouvert, circuit résistif
- défaut réseau CANHS L: Court Circuit +; Court Circuit-, Circuit Ouvert, circuit résistif
- Résistance de terminaison manquante ou fausse
- défaut réseau LIN: Court Circuit +; Court Circuit-, Circuit Ouvert.
- Douille d'alimentation et de communication ( Douille de sécurité 4mm )

En option Analyse et émission de trame sur les 2 réseaux de communication avec interface.



Poids: 10 Kg
