Ref: EWTCO74186-2
Motorisation d'un cyclomoteur électrique

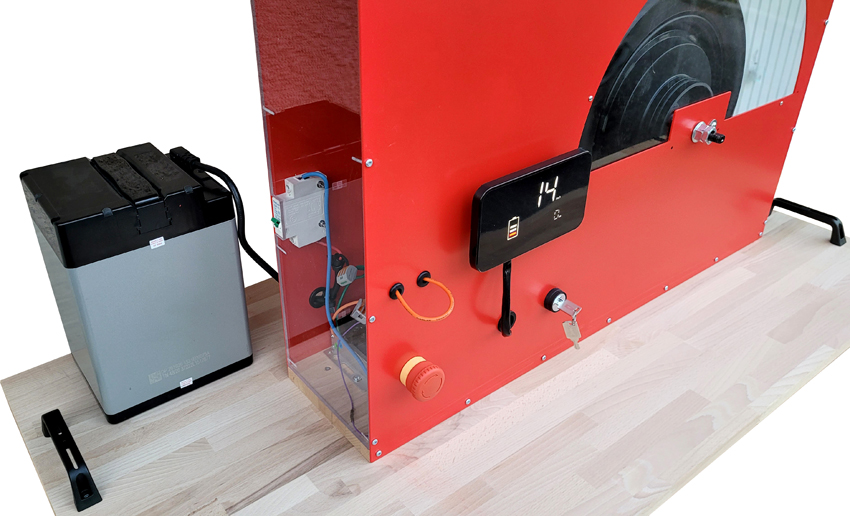

d\fs16\lang1036 Maquette avec les éléments liés à la motorisation d'un cyclo électrique à moteur bruschless, pour la découverte d'une motorisation 100% électrique.
d\sl264\slmult1TPs:
- Identification des composants
- Étude de la motorisation électrique avec douille de mesure:
- tension d´ alimentation,
d\fi720\sl264\slmult1 - capteurs effet hall pour synchronisation moteur
- les alimentations des phases du moteur,
- Le potentiomètre d´ accélérateur,

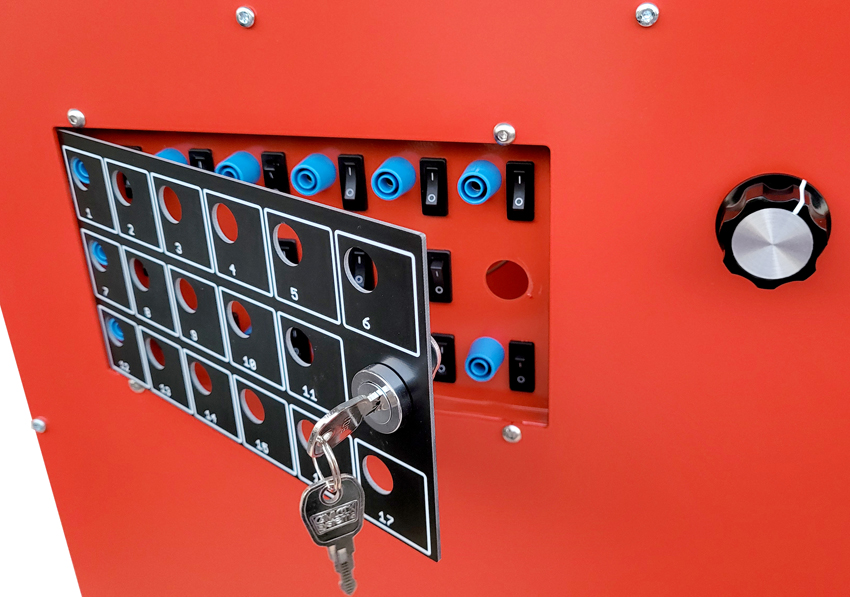

d\sl264\slmult1 - Interrupteurs permettant de simuler des pannes:
- Alim +5V potentiomètre accélérateur
- Signal potentiomètre accélérateur
- masse potentiomètre accélérateur
- Sécurité sur poignée frein
- Étude avec charge sur la roue ( utilisation du frein de roue)
dCaractéristiques techniques :
d\sl264\slmult1- Moteur roue : technologie bruschless à capteurs intégrés 48V 500 W vitesse 40 Km/h
- Contrôleur : spécifique au moteur.
- Contacteur à Bouton ON/OFF,
- Potentiomètre d'accélérateur,
- Indicateur de charge batterie,
- Bloc batterie : 48 V 14 Ah technologie lithium avec chargeur de batterie,
- Châssis : en acier mécano soudé peinture PU,
Sécurité :
- Arrêt d´ urgence type coup de poing, carénage de la roue, point de mesure par douilles de sécurité,\cf2
d
Poids: 60 Kg
