Ref: EWTCO74173
Mini châssis automobile, géométrie des trains roulants, découverte, modification, analyse & réglage
Nécessite le manuel réf. EWTHO74173TP Partie ressource & Partie TP avec 5 activités

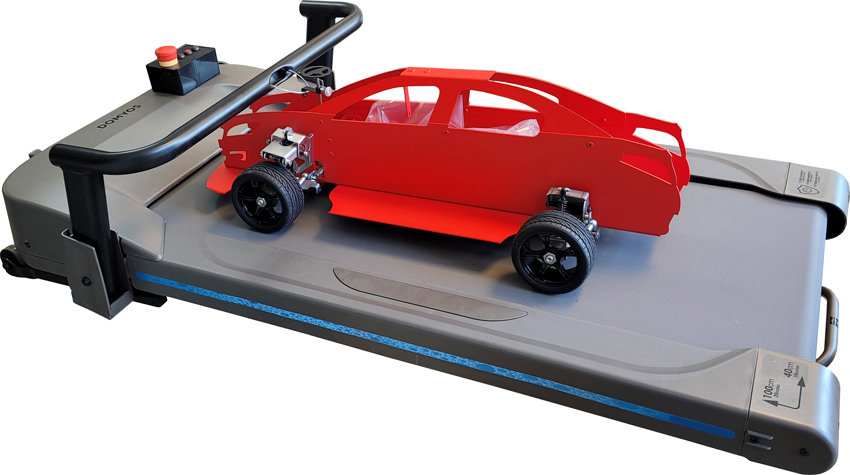

Mini châssis automobile, utilisation en statique ou en dynamique sur un tapis roulant.
Géométrie des trains roulants
Découverte, modification, analyse et réglage des défauts et des angles.
Fichier STEP 3D fournis.
Découvrir le vocabulaire et définitions des angles et réglages existant sur un châssis automobile :

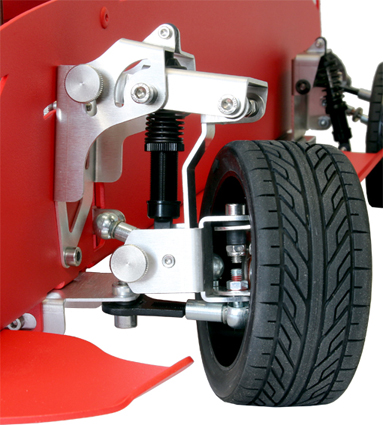

- Différent montage avant " Pseudo Mac Pherson " ou " double triangulation ".

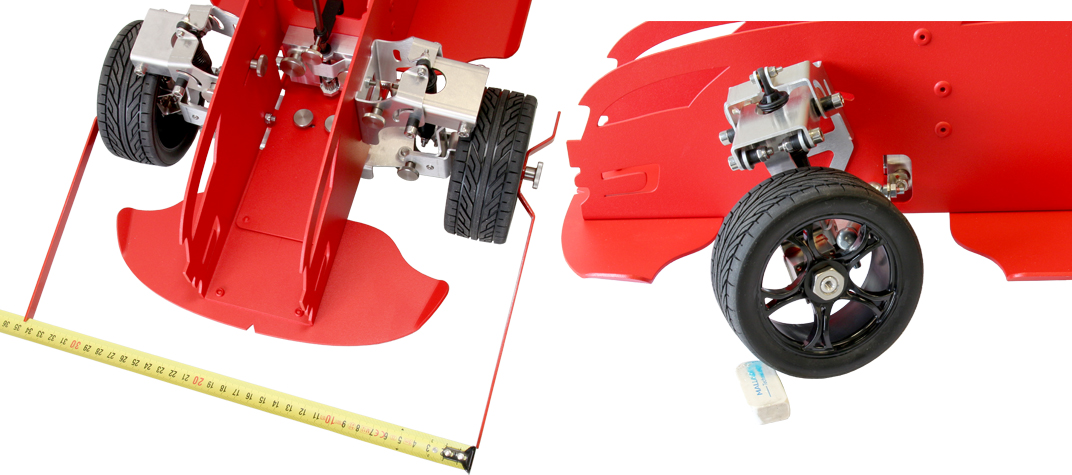

- Parallélisme avant et arrière, par essieu.
- La hauteur de crémaillère, ses interactions.
- Carrossage avant et arrière, roue par roue.
- L´ angle inclus avec l´ angle de carrossage et l´ angle du pivot (anti-plongée et anti cabrage),
- La chasse, roue par roue.
- L´ angle ´ alpha´ , axe de poussée,
- L´ offset d´ un essieu,
- Le Setback, angles de braquage inégaux sur un même essieu.
Option :
Montage d'un capteur de force pour la mesure de la force au roulage, acquisition en dynamique affichage sur l'outil à main ou sur tablette téléphone android.
Enregistrement des données, possibilité de visualiser les données sur tableur type excel.
Nécessaire:
EWTHO74173TP Document pédagogique pour Châssis EWTCO74173 Partie ressource & Partie travaux pratiques autour de 5 activités
Géométrie des trains roulants
Découverte, modification, analyse et réglage des défauts et des angles.
Fichier STEP 3D fournis.
Découvrir le vocabulaire et définitions des angles et réglages existant sur un châssis automobile :
- Différent montage avant " Pseudo Mac Pherson " ou " double triangulation ".
- Parallélisme avant et arrière, par essieu.
- La hauteur de crémaillère, ses interactions.
- Carrossage avant et arrière, roue par roue.
- L´ angle inclus avec l´ angle de carrossage et l´ angle du pivot (anti-plongée et anti cabrage),
- La chasse, roue par roue.
- L´ angle ´ alpha´ , axe de poussée,
- L´ offset d´ un essieu,
- Le Setback, angles de braquage inégaux sur un même essieu.
Option :
Montage d'un capteur de force pour la mesure de la force au roulage, acquisition en dynamique affichage sur l'outil à main ou sur tablette téléphone android.
Enregistrement des données, possibilité de visualiser les données sur tableur type excel.
Nécessaire:
EWTHO74173TP Document pédagogique pour Châssis EWTCO74173 Partie ressource & Partie travaux pratiques autour de 5 activités
Techniques > Automobile > A2.5 Freinage - Transmissions - Châssis > A2.5.3 Châssis - Trains roulants
Techniques > Automobile > AFS - Analyse Fonctionnelle des Systèmes - Maintenance Mécanique
Poids: 20 Kg
Châssis étude des trains roulants en dynamique
