Ref: EWTAU-PQ178
Valise complète mesure oscilloscope 4 voies 4425A pour automobile PQ178
4 canaux de mesure, 20Mhz, 400Ms/s, 250Mpts
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 Oscilloscope dédié automobile.
Kit pour mesure sur véhicule, version 4 canaux avec oscilloscope et accessoires de prise de mesure.

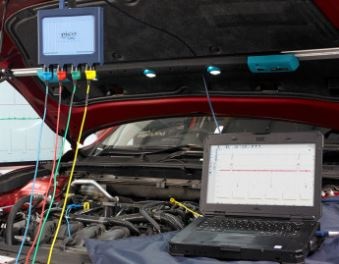

Utilisé en atelier ou en déplacement pour mesurer et tester tous les composants électriques et électroniques du véhicule.

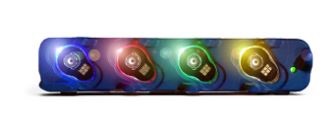

Voyants d'état des canaux pour indications des sondes à brancher

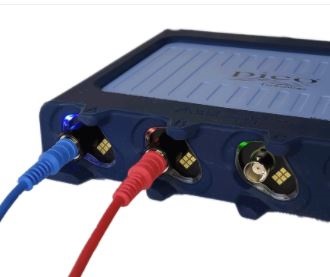

Interface de sonde intelligente : plus de commutateur sur la sonde.
Pour les sondes alimentées, plus besoin de pile, de remise à zéro.
Compatibilité avec les sondes BNC Standard.

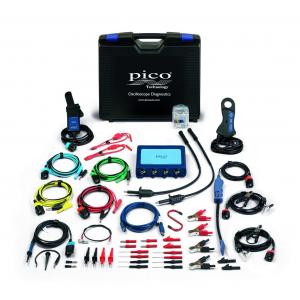

Kit composé de :
1 x oscilloscope 4 canaux pour automobile PicoScope 4425A (PQ174)
2 x sonde de test oscilloscope - noire (TA001)
2 x sonde de test oscilloscope - rouge (TA002)
2 x petite pince crocodile - noire (TA003)
2 x petite pince crocodile - rouge (TA004)
1 x pointes de mesure (TA008)
4 x 4 mm adaptateur isolé vers non-isolé - rouge (TA017)
1 x fil extensible de dérivation boitier fusible - fusibles ATC (TA034)
1 x fil extensible de dérivation boitier fusible - petits fusibles (TA035)
2 x câble de rallonge COP (TA037)
1 x fil de masse pour bobine d´ allumage unitaire de 45 cm de long (TA106)
1 x câble USB 3.0 1,8 m (TA155)
2 x pince batterie - rouge (TA157)
2 x pince batterie - noire (TA158)
4 x sonde de test flexible - noire (TA161)
4 x sonde de test flexible - rouge (TA162)
1 x pince ampèremétrique BNC+ 2000A (TA388)
2 x capteur d´ allumage secondaire BNC+ (TA397)
1 x sonde COP - testeur de bobines et signaux BNC+ (TA398)
1 x cordon de test BNC+ à 4 mm 3 m - bleu (TA404)
1 x cordon de test BNC+ à 4 mm 3 m - rouge (TA405)
1 x cordon de test BNC+ à 4 mm 3 m - vert (TA406)
1 x cordon de test BNC+ à 4 mm 3 m - jaune (TA407)
1 x pince ampèremétrique BNC+ 60A (TA473)
1 x sonde 100 Mhz pour Flexray et bus CAN (TA499)
1 x crochet S (MI168)
1 x mallette robuste (PA209)
Spécifications techniques générales des séries PicoScope 4X25A :
Modèle 4225A : 2 canaux
Modèle 4425A : 4 canaux
Bande passante : 20MHz
Résolution : 12 bits
Taux d´é chantillonnage : 400 Ms/s pour l'ensemble des mesures utilisées
Mémoire tampon : 250 Mpts d´échantillons
Plages d´ entrée : ±50 mV à ±200 V sur 12 plages
Protection surtension : +/- 250V (DC/AC)
Logiciels fournis PicoScope\'ae, PicoDiagnostics\'ae
d\sl240\slmult1 PC Windows 10 recommandé.
Alimentation Port USB du PC (USB 3.0 / 3.1 recommandé - USB 2.0 compatible)
Dimensions boîtier : 190 X 160 X 40 mm
Poids Boitier : 900g
Garantie 2 ans
Caractéristiques remarquables :
Décodage des protocoles : CAN, CAN FD, FlexRay, LIN & UART (sur toutes les entrées)
d
d\fs16\lang1036 Oscilloscope dédié automobile.
Kit pour mesure sur véhicule, version 4 canaux avec oscilloscope et accessoires de prise de mesure.
Utilisé en atelier ou en déplacement pour mesurer et tester tous les composants électriques et électroniques du véhicule.
Voyants d'état des canaux pour indications des sondes à brancher
Interface de sonde intelligente : plus de commutateur sur la sonde.
Pour les sondes alimentées, plus besoin de pile, de remise à zéro.
Compatibilité avec les sondes BNC Standard.
Kit composé de :
1 x oscilloscope 4 canaux pour automobile PicoScope 4425A (PQ174)
2 x sonde de test oscilloscope - noire (TA001)
2 x sonde de test oscilloscope - rouge (TA002)
2 x petite pince crocodile - noire (TA003)
2 x petite pince crocodile - rouge (TA004)
1 x pointes de mesure (TA008)
4 x 4 mm adaptateur isolé vers non-isolé - rouge (TA017)
1 x fil extensible de dérivation boitier fusible - fusibles ATC (TA034)
1 x fil extensible de dérivation boitier fusible - petits fusibles (TA035)
2 x câble de rallonge COP (TA037)
1 x fil de masse pour bobine d´ allumage unitaire de 45 cm de long (TA106)
1 x câble USB 3.0 1,8 m (TA155)
2 x pince batterie - rouge (TA157)
2 x pince batterie - noire (TA158)
4 x sonde de test flexible - noire (TA161)
4 x sonde de test flexible - rouge (TA162)
1 x pince ampèremétrique BNC+ 2000A (TA388)
2 x capteur d´ allumage secondaire BNC+ (TA397)
1 x sonde COP - testeur de bobines et signaux BNC+ (TA398)
1 x cordon de test BNC+ à 4 mm 3 m - bleu (TA404)
1 x cordon de test BNC+ à 4 mm 3 m - rouge (TA405)
1 x cordon de test BNC+ à 4 mm 3 m - vert (TA406)
1 x cordon de test BNC+ à 4 mm 3 m - jaune (TA407)
1 x pince ampèremétrique BNC+ 60A (TA473)
1 x sonde 100 Mhz pour Flexray et bus CAN (TA499)
1 x crochet S (MI168)
1 x mallette robuste (PA209)
Spécifications techniques générales des séries PicoScope 4X25A :
Modèle 4225A : 2 canaux
Modèle 4425A : 4 canaux
Bande passante : 20MHz
Résolution : 12 bits
Taux d´é chantillonnage : 400 Ms/s pour l'ensemble des mesures utilisées
Mémoire tampon : 250 Mpts d´échantillons
Plages d´ entrée : ±50 mV à ±200 V sur 12 plages
Protection surtension : +/- 250V (DC/AC)
Logiciels fournis PicoScope\'ae, PicoDiagnostics\'ae
d\sl240\slmult1 PC Windows 10 recommandé.
Alimentation Port USB du PC (USB 3.0 / 3.1 recommandé - USB 2.0 compatible)
Dimensions boîtier : 190 X 160 X 40 mm
Poids Boitier : 900g
Garantie 2 ans
Caractéristiques remarquables :
Décodage des protocoles : CAN, CAN FD, FlexRay, LIN & UART (sur toutes les entrées)
d
Poids: 3 Kg
