Ref: E4.3.2

E4.3.2 Mesures de protection selon VDE 0100 (système de plaques)

panier
Ajouter au panier

N/A

panier
Ajouter au panier

pdf
Fiche technique

Pour exercer une activité professionnelle qualifiée dans tous les métiers de l'électricité artisanale et industrielle, il est indispensable de disposer de connaissances étendues et d'une maîtrise sûre des compétences relatives aux mesures de protection contre les chocs électriques.

Afin de faciliter la compréhension de la structure et des contenus essentiels des dispositions relatives à la mise en place d'installations à courant fort, LEYBOLD a développé des systèmes didactiques et méthodologiques harmonisés sur ce thème.

Équipement comprenant :
1 8-1014001-000-10-0 P 0.1 Raccordement domestique
1 8-1114010-000-10-0 Masque VP 0.1a Alimentation avec conducteur PEN
1 8-1014002-000-10-0 P 0.2 Fusible
1 8-1014003-000-10-0 P 0.3 RCCB ; type B (disjoncteur différentiel)
1 8-1014004-000-10-0 P 0.4 RCCB ; type A (disjoncteur différentiel)
1 8-1014006-000-10-0 P 0.6 Transformateur
1 8-1114061-000-10-0 Maske VP 0.6a Transformateur très basse tension
1 8-1114063-000-10-0 Maske VP 0.6c Transformateur d'isolement
1 8-1014007-000-10-0 P 0.7 Contrôleur d'isolement
1 8-1014008-000-10-0 P 0.8 Prise de courant de sécurité
1 8-1014009-000-10-0 P 0.9 Prise de courant
1 8-1014010-000-10-0 P 0.10 Capacités de dérivation du réseau
1 8-1014011-000-10-0 P 0.11 Consommables avec résistances de fermeture de corps
1 8-1014012-000-10-0 P 0.12 Lampadaire
1 8-1014013-000-10-0 P 0.13 Moteur à courant triphasé
1 8-1014014-000-10-0 P 0.14 Charge en courant continu
1 8-1014015-000-10-0 P 0.15 Jouets "très basse tension"
1 8-1014021-000-10-0 P 0.21 Terre de service
1 8-1014023-000-10-0 P 0.23 Résistance de contact
1 8-1014022-000-10-0 P 0.22 Terre de protection
1 8-1014024-000-10-0 P 0.24 Résistance d'isolement
1 8-1014027-000-10-0 P 0.27 Parties conductrices
1 8-1014031-000-10-0 P 0.31 Homme modèle
1 8-1014032-000-10-0 P 0.32 Entonnoir de tension
1 8-1014033-000-10-0 P 0.33 Impédance de boucle
1 8-1014034-000-10-0 P 0.34 Plaque d'essai pour courant de fuite
1 8-1214122-000-10-0 SE Résistance 2,2 kOhms, 6 W, 10 %
1 8-5950705-100-10-0 Ampoule E 14, 220/260 V, 5/7 W
1 8-5950740-100-10-0 Ampoule E 14, 230 V, 40 W, gouttelette
1 8-5114012-000-10-0 LIT-print : Mesures de protection VDE 0100 / IEC 60364, anglais
1 8-2500856-000-10-0 PROFITEST , appareil de test
1 726 106 Cadre profilé T160, 2 étages
1 500 59 Cavalier protégé, noirs, jeu de 10
1 500 591 Cavalier protégé, verts/jaunes, jeu de 10
1 500 851 Câble de connexion de sécurité, 32 A, jeu de 32




Ref: 8-1014001-000-10-0
P 0.1 Connexion doméstique: Pour alimentation en courant pour tous les essais.


Ref: 8-1114010-000-10-0
Masque alimentation par conducteur PEN VP 0.1a
à enficher sur la plaque transformateur et raccordement domestique


Ref: 8-1014002-000-10-0
P 0.2 Fusible


Ref: 8-1014003-000-10-0
P 0.3 RCD (Dispositif de protection à courant différentiel-résiduel)


Ref: 8-1014004-000-10-0
P 0.4 Interrupteur de protéction contre courant de défaut sensible au courant continu


Ref: 8-1014006-000-10-0
P 0.6 Transformateur
Fonctionnement au choix, comme transformateur à très basse tension ou transformateur de séparation.


Ref: 8-1114061-000-10-0
Masque transformateur très basse tension VP 0.6a


Ref: 8-1114063-000-10-0
Masque transformateur de séparation VP 0.6c


Ref: 8-1014007-000-10-0
P 0.7 Détecteur de contact avec la terre


Ref: 8-1014008-000-10-0
P 0.8 Prise de courant de sécurité


Ref: 8-1014009-000-10-0
P 0.9 Prise de courant sans contact de sécurité


Ref: 8-1014010-000-10-0
P 0.10 Capacités de dérivation circuit


Ref: 8-1014011-000-10-0
P 0.11 Récepteurs avec résistances de court-circuit à la masse


Ref: 8-1014012-000-10-0
P 0.12 Lampadaire


Ref: 8-1014013-000-10-0
P 0.13 Moteur à courant triphasé, représentation symbolique d'un moteur à courant triphasé


Ref: 8-1014014-000-10-0
P 0.14 Charge à courant continu


Ref: 8-1014015-000-10-0
P 0.15 Jouet Très basse tension, Représentation symbolique d'une locomotive


Ref: 8-1014021-000-10-0
P 0.21 Prise de terre


Ref: 8-1014023-000-10-0
P 0.23 Resistance de passage
3 résistances 10 Ohm, 470 Ohm, 15 kOhm Dimensions en mm: 159 x 297 x 55 (W x H x D) Masse 0.44 kg


Ref: 8-1014022-000-10-0
P 0.22 Prise terre de protection


Ref: 8-1014024-000-10-0
P 0.24 Resistance d'isolation pour simulation de différents états d'isolation du système


Ref: 8-1014027-000-10-0
P 0.27 Pièces conductrices, représentation symbolique de pièces conductrices
avec resistances de contact terre


Ref: 8-1014031-000-10-0
P 0.31 Modèle humain: Representation symbolique de l'homme


Ref: 8-1014032-000-10-0
P 0.32 Cône de tension, Simulation des cônes de tension par resistances échélonnées


Ref: 8-1014033-000-10-0
P 0.33 Impedance de boucle pour mesures avec Voltmètre et Ampèremètre.


Ref: 8-1014034-000-10-0
P 0.34 Plaque de contrôle pour dispositif de protection à courant différentiel-résiduel
et résistance pour contrôle et mesures par Voltmètre et Ampèremètre


Ref: 8-1214122-000-10-0
Résistance 2.2 kOhm 6 W 10 % SE


Ref: 8-5950705-100-10-0
Ampoule E 14, 220/260 V, 5/7 W


Ref: 8-5950740-100-10-0
Ampoule en forme de goutte E 14, 230 V, 40 W


Ref: 8-5114012-000-10-0
LIT: Protection measures VDE 0100

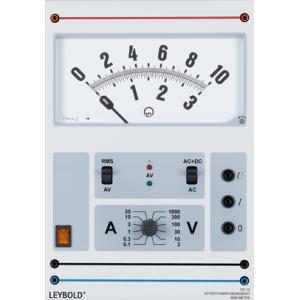

Ref: 72710
Appareil de mesure RMS, plaque A4


Ref: 8-2500856-000-10-0
Testeur PROFITEST 0100S-II

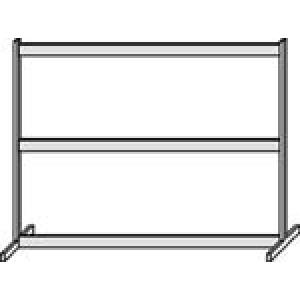

Ref: 726106
Cadre profilé T160, 2 étages


Ref: 50059
Jeu de 10 cavaliers protégé, noirs


Ref: 500591
10 cavaliers de sécurité, vert/jaune


Ref: 500851
Jeu de 32 câbles d'expérience de sécurité 10, 25, 50, 100 cm, Noir, Rouge, Bleu
Section du conducteur : 2,5mm² souple, Courant permanent : max. 32A
