Ref: E4.1.1.5
E4.1.1.5 Installation avec lampes à incandescence et halogènes, équipement supplémentaire
L'é quipement suivant contient des composants de technique d'installation pré paré s de maniè re didactique et spé cialement optimisé s pour les appareils ELWE Technik.
Expé riences d'é lè ves sur la technique d'é clairage avec des plaques d'expé rimentation dans un cadre profilé
Objectifs d'apprentissage :
- É lé ments de la technique d'é clairage
- Circuits de base de la technique d'é clairage
- Circuits avancé s de la technique d'é clairage
Le systè me de plaques d'expé rimentation se compose de plaques d'expé rimentation robustes qui peuvent ê tre insé ré es et disposé es dans un cadre profilé conformé ment au sché ma é lectrique.
Les plaques s'enclenchent dans le cadre profilé à l'aide des rainures afin d'exclure toute chute lors de l'enfichage des câ bles de connexion.
Le câ blage des composants é lectriques s'effectue au moyen de câ bles de connexion de sé curité de 4 mm.
Expé riences d'é lè ves selon les exercices du manuel.
- Disposition des é lé ments
- Mode de fonctionnement des diffé rentes sources lumineuses
- Ré alisation du câ blage
- Vé rification du fonctionnement
- Formation professionnelle en é lectrotechnique dans l'artisanat et l'industrie
Faible niveau d'apprentissage Connaissances pré alables Bases de la technique d'installation et initiation aux dangers de l'é lectrotechnique.
Le systè me peut ê tre complé té par le thè me des mesures de protection.
Thè mes d'expé rimentation :
Installation avec des lampes à incandescence et à halogè ne, é quipement complé mentaire
- Circuits de base
- Circuits de gradation
É quipement comprenant :
1 8-1004130-000-10-0 P 4.130 "Variateur" pour charge inductive/ré sistive
1 8-1004131-000-10-0 P 4.131 "Variateur" pour transformateurs é lectroniques
1 8-1004190-100-10-1 P 4.190 Transformateur
1 8-1004191-100-10-2 P 4.191 Transformateur é lectronique
1 8-1004154-000-10-0 P 4.154 "Douilles" pour lampes halogè nes BT
1 8-5304112-001-10-0 LIT-print : installation de lampes, anglais
1 313 12 Chronomè tre numé rique manuel
1 524 222 CASSY Lab 2 pour machines é lectriques et é lectronique de puissance
1 8-5950090-300-10-0 Lampe halogè ne 12 V, 35 W
1 8-5950091-300-10-0 Lampe halogè ne 12 V, 35 W, avec ré flecteur 10º
1 8-5950092-300-10-0 Lampe halogè ne 12 V, 35 W, avec ré flecteur revê tu d'aluminium 38º
1 8-5950093-300-10-0 Lampe halogè ne 12 V, 35 W, avec ré flecteur à revê tement en titane 60º
3 8-5950601-300-10-0 Lampe à incandescence E 14, 80 V, 0,125 A, 10 W
4 301 09 Noix double S
2 300 41 Tige 25 cm, 12 mm Ø
2 666 555 Pince de serrage universelle 0...80 mm

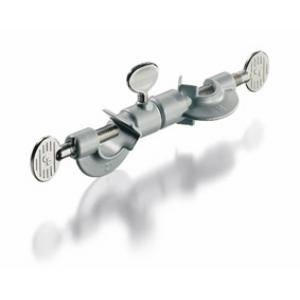

2 608 0651 Noix double à pinces tournantes
1 300 44 Tige 100 cm, 12 mm Ø
1 300 01 Pied en V, grand
2 441 53É cran, translucide
