Ref: E2.1.1.3
E2.1.1.3 Machines électriques démontables à haut rendement ELM
Les expériences utilisent des composants du système de machines électriques d'apprentissage et fonctionnent avec une basse tension de protection.

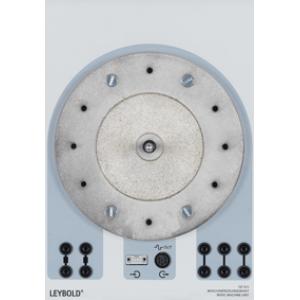

Toutes les machines sont montées sur une unité de base qui est disposée verticalement dans le cadre d'expérimentation.
Objectifs d'apprentissage
- Reconnaissance des principes physiques de base
- Enregistrement des courbes caractéristiques des machines
- Introduction à la technique d'entraînement

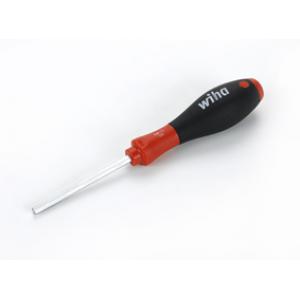

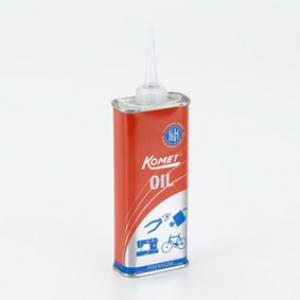

- Manipulation d'outils simples (clé à molette, burette d'huile, etc.)
Grâce à l'excitation sans perte du rotor et à l'utilisation réduite de matières premières (Al, Fe, Cu), l'efficacité énergétique augmente par rapport à un moteur synchrone classique.
En cas d'utilisation en tant qu'entraînement direct, un gain d'efficacité supplémentaire par rapport aux moteurs à engrenages peut être constaté pour les petites puissances de moteur : les moteurs à aimants permanents sont exempts d'usure et ne nécessitent ni lubrifiant ni engrenage.
Même en tant que générateurs dans des microcentrales, les machines à haut rendement atteignent des rendements plus élevés que ceux permis par les solutions existantes.

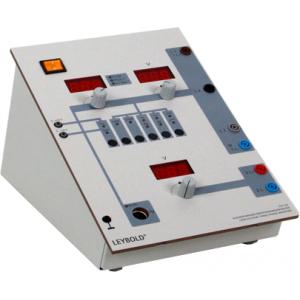

En combinaison avec l'alimentation en tension triphasée, il est possible d'étudier les types de modulation en bloc et sinusoïdale.

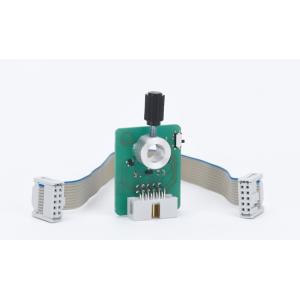

Le fonctionnement du capteur de position du rotor équipé d'éléments à effet Hall fait également l'objet d'expériences.

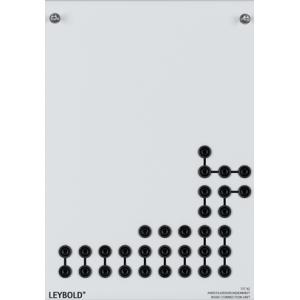

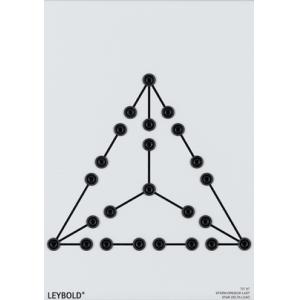

En reliant simplement les enroulements à l'aide de fiches de pontage, il est possible de convertir rapidement et clairement le montage en étoile et le montage en triangle.

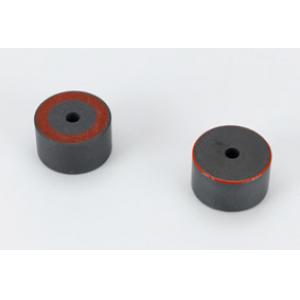

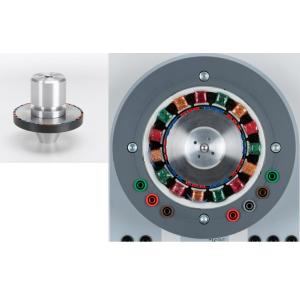

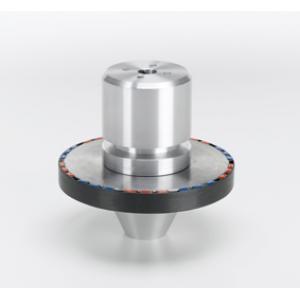

Deux rotors à haut rendement sont disponibles : un rotor avec des aimants extérieurs collés et un rotor avec des aimants intérieurs encastrés.
Pour différencier les pôles, les aimants sont marqués en couleur.
Les enroulements statoriques à 10 pôles sont également colorés afin de clarifier la correspondance avec les trois phases.
Toutes les fonctions de l'analyseur de puissance CASSY sont rapidement utilisables directement via l'écran, la molette et les touches situées sur l'appareil.
Tous les réglages et résultats de mesure peuvent être enregistrés sur l'appareil et rapidement rappelés ultérieurement ou simplement téléchargés.
De plus, l'analyseur de puissance CASSY est entièrement contrôlable en temps réel via les interfaces RJ45 Ethernet, W-LAN et USB-C.
Ces interfaces peuvent être utilisées par les logiciels suivants :
- CASSY Lab 2 pour les entraînements et les systèmes énergétiques,
- MATLAB® et LabVIEW ™
- Lab Docs Editor Advanced
Les serveurs intégrés suivants sont disponibles dans l'analyseur de puissance CASSY pour la connexion média locale d'au moins quatre terminaux simultanément.
Pour plus d'informations, veuillez consulter les caractéristiques du produit Power Analyser CASSY (référence catalogue : 727100 ou 727101).
L'équipement comprend des expériences de laboratoire sûres avec une très basse tension non dangereuse.
La réalisation des expériences s'effectue à l'aide d'un manuel sous forme imprimée ou électronique.
Le groupe cible est constitué d'apprentis des écoles professionnelles et d'étudiants en premier cycle d'ingénierie.
Les expériences sont conçues comme une introduction à un niveau d'apprentissage inférieur ou moyen.
Pour aller plus loin, nous recommandons les équipements suivants :
- E2.1.1.1 Machines de base ELM pour basse tension
- E2.1.1.2 Moteur linéaire ELM pour basse tension
Thèmes
- Machine synchrone (PMSM)
- Entraî
