Ref: A2.3.3.5
A2.3.3.5 Système de pré et post chauffage moteurs diesel
Tout comme le préchauffage optimise la qualité de démarrage d'un moteur à allumage par compression, un post-chauffage contrôlé après le démarrage du moteur assure le réchauffement rapide de la chambre de combustion et réduit donc les émissions polluantes.
Un calculateur de chauffage séparé et commandé par microcontrôleur assure la commande des bougies de préchauffage. Il reçoit les informations que lui transmet le calculateur du moteur sur le moment et la durée de préchauffage.
Le calculateur de préchauffage commande ensuite les bougies et grâce à une fonction de diagnostic intégrée, il signale d'éventuels dysfonctionnements au calculateur du moteur.
Afin de minimiser la puissance absorbée pendant le préchauffage, les bougies sont commandées avec un certain décalage temporel par un signal MLI (PWM).
Pour le contrôle de la pression dans la chambre, on utilise des bougies de préchauffage à capteur de pression intégré.
L'élément chauffant se déplace à l'intérieur du corps de la bougie et les forces de la chambre de combustion exercées sur la pointe sont alors transmises à une membrane de mesure.
Le signal de la pression est également acheminé au calculateur du moteur en vue de son traitement ultérieur.
Une mesure corrective consiste par exemple à modifier la durée de l'injection principale.
Équipement comprenant :
1 738 103 Commutateur d'allumage
1 738 032 Connexion de batterie avec circuit de protection

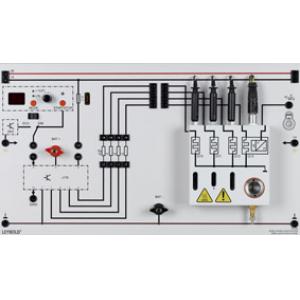

1 740 306 Système de démarrage rapide de moteurs diesel
1 738 1511 Témoins lumineux
Instruments de mesure
1 524 013SKFZ ** Sensor-CASSY 2 Starter, automobile
1 524 013S ** Capteur-CASSY 2 Démarreur
1 524 0673 ** Connecteur adaptateur NiCr-Ni S, type K
1 529 676 ** Sonde de température NiCr-Ni, 1,5 mm, type K
1 739 580 ** Instrument de mesure pour bus de données
1 739 836 ** Milliohmmètre
1 313 033 * Chronomètre électronique P
1 LDS00001 ** Chronomètre manuel, numérique
Accessoires
1 738 044 Batterie AGM 12 V
1 738 043 Kit de branchement pour batterie automobile
1 738 021 ** Chargeur de batterie, automatique
1 688 161 * Adaptateur secteur de voyage
2 738 05 Cordons I, jeu
1 726 19 Cadre profilé SL85, un seul étage
1 500 59 Cavalier protégé, noirs, jeu de 10
1 500 592 Cavalier protégé avec prise, noirs, jeu de 10
4 500 641 ** Câble de connexion de sécurité, 100 cm, rouge
4 500 617 ** Câble de sécurité 25 cm brun
1 500 421 Câble de connexion 19 A, 50 cm, rouge
1 738 10 Commutateur d'allumage-démarrage
2 590 011 Fiche de fixation
Les articles marqués d'un ** sont obligatoires.
Les articles marqués d'un * ne sont pas indispensables, mais nous les recommandons pour réaliser l'expérience.
