Le système LH-Motronic est réalisé à partir de plaques d'expérimentation classiques avec au dos, le câblage pour le transfert des signaux.
Ce montage permet ainsi d'étudier tous les composants d'un système de gestion moderne de l'allumage et de l'injection à distribution statique ainsi que de l'injection multipoints.
Du côté des capteurs, on a :
- le débitmètre d'air massique
- le potentiomètre de papillon
- la sonde Lambda
- les sondes de température du moteur et de l'air
- le capteur de cliquetis
- le capteur de vitesse de rotation et du côté des actionneurs :
- l'actionneur de ralenti
- la vanne de recirculation des gaz d'échappement
- l'allumage par bobine DIS
- les injecteurs.
Le recours à des testeurs appropriés permet le diagnostic des défauts via la prise OBD ou par la sortie d'un code clignotant.
Équipement comprenant :
1 739 402 Calculateur Moteur
1 739 37 Unité d'exploitation Motronic

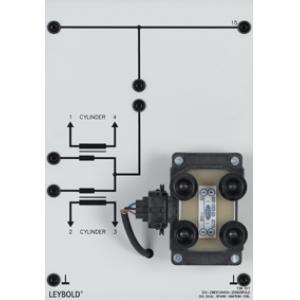

1 738 517 Bobine d'allumage double étincelle (DIS)

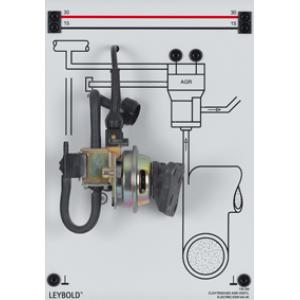

1 739 255 Vanne de recirculation des gaz d'échappement (EGR)
1 739 191 Plaque de simulation du moteur
1 739 03 Capteur de cliquetis
1 739 42 Capteur d'angle vilebrequin
1 739 421 Câble pour le capteur d'angle vilebrequin
1 739 271 Sonde Lambda, chauffée
1 739 253 Actionneur de ralenti
1 739 411 Débitmètre massique LH-Motronic
1 738 431 Volant moteur avec emplacement capteur

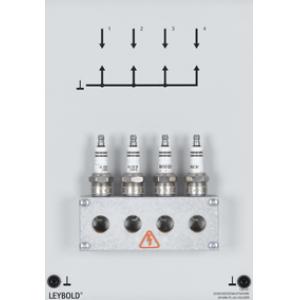

1 738 441 Support de bougies d'allumage

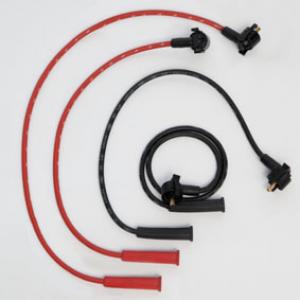

1 738 518 Câbles d'allumage DIS, jeu
1 738 103 Commutateur d'allumage
1 738 032 Connexion de batterie avec circuit de protection
Instruments de mesure
1 524 013S ** Capteur-CASSY 2 Démarreur
1 524 076 ** Adaptateur automobile i
1 738 989 ** Capteur de PMH d'atelier

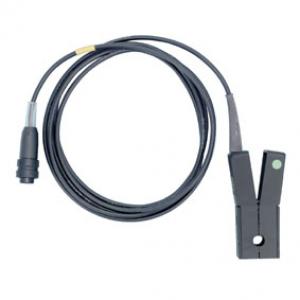

1 738 986 ** Pince à induction
1 739 589 ** Logiciel : Testeur de diagnostic automobile, allemand et anglais
1 737 9807 ** Adaptateur de diagnostic automobile Opel, USB
Accessoires
2 738 9811 ** Huile silicone M5 bleue, 1 litre
1 726 18 ** Cadre de montage T130, trois étages
1 738 027 ** Alimentation numérique 1 ... 16 V/40 A
1 688 131 * Câble de réseau UK
1 726 962 ** Générateur de fonctions 200 kHz
1 500 990 ** Douilles d'adaptation, jeu de 2

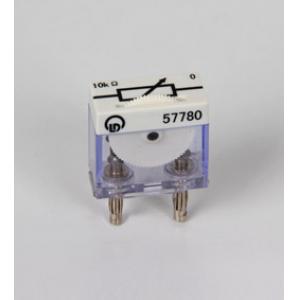

1 577 80 ** Rhéostat 10 kohms, STE 2/19
1 577 38 ** Résistance 330 ohms, STE 2/19
1 577 97 ** Décade de résistances 10 ohms...11,1 kohms, STE 4/50/100
1 375 58 ** Pompe à vide manuelle
1 738 442 * Chambre de compression individuelle

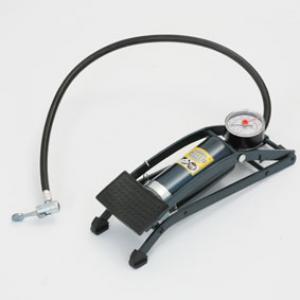

1 738 998 * Pompe à pied de surpression
1 666 711 ** Bec autonome à butagaz
1 666 712ET3 ** Cartouche de gaz butane, 190 g, lot de 3 [DANGER H220]
1 666 555 * Pince de serrage universelle 0…80 mm

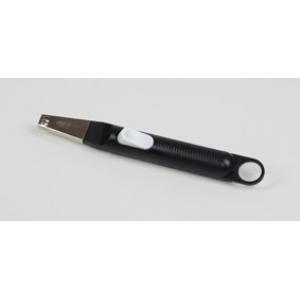

1 666 733 * Allume-gaz, piézo-électrique
1 300 02 * Pied en V, petit
1 301 01 * Noix Leybold
1 300 41 * Tige 25 cm, 12 mm Ø
6 500 59 Cavalier protégé, noirs, jeu de 10
1 500 592 Cavalier protégé avec prise, noirs, jeu de 10
1 739 195 ** Câbles de connexion, jeu de 7
1 738 9821 ** Câble de laboratoire de sécurité, jeu 51
1 665 010 * Entonnoir PP, 100 mm Ø
1 738 05 ** Cordons I, jeu
Compléments
1 738 01 * Boîte à câbles et connecteurs
1 738 4911S * Simulateur d'erreurs pour l'automobile, démarreur
1 500 593 * Cavaliers de simulation d'erreurs, noirs, jeu de 10
1 738 10 Commutateur d'allumage-démarrage
Les articles marqués d'un ** sont obligatoires.
Les articles marqués d'un * ne sont pas indispensables, mais nous les recommandons pour réaliser l'expérience.
