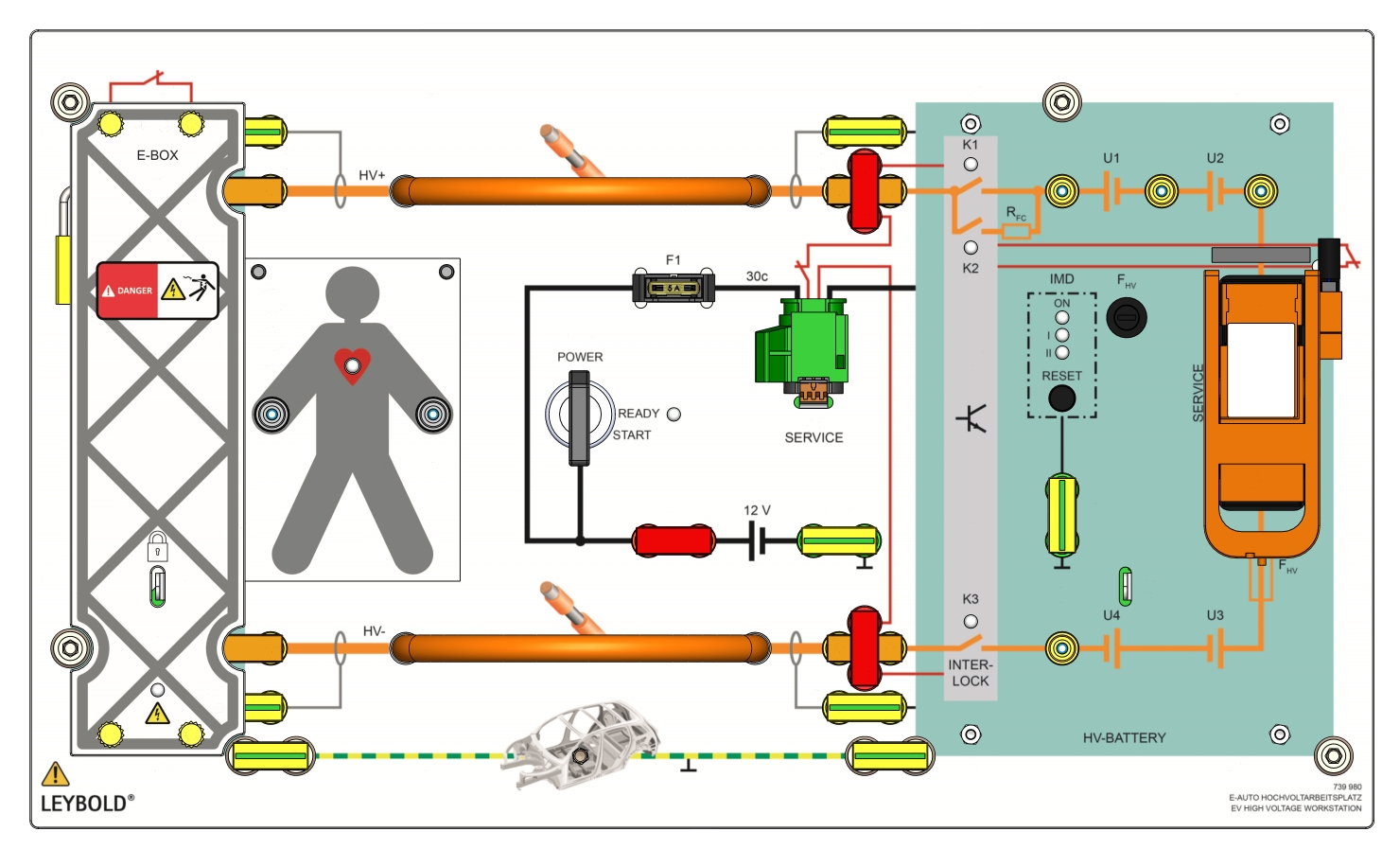

d\fs16\lang1036 Ce poste de travail offre un environnement d'apprentissage pour la formation à haute tension en trois étapes.
L'appareil est équipé de trois systèmes de coupures afin que différents montages constructeurs puissent être représentés :
- Fiche de sectionnement de service avec fusible intégré pour connecter les deux batteries HV,
- Fiche de sectionnement de service pour interrompre l'alimentation du relais principal (borne 30c),
- Fusible spécialement marqué pour couper l'alimentation du relais,
Les fiches de sectionnement de service peuvent être sécurisées contre une remise en marche à l'aide d'accessoires d'origine du fabricant.
La batterie HT et l'onduleur sont recouverts de parties supérieures verrouillables et amovibles.
Cela signifie que la commande "travail sous tension" (AuS) ne peut être effectuée qu'après approbation par le formateur.
La tension de la batterie HV est de 120 V.
Un contrôleur d'isolement est installé à l'intérieur de la batterie. Si la résistance d'isolement tombe en dessous du seuil de coupure, le système est automatiquement désactivé.
Les états de commutation des trois contacts du relais principal sont affichés optiquement.
De plus, un courant corporel dangereux et la présence d'une haute tension dans l'onduleur sont affichés optiquement.
La résistance de liaison équipotentielle satisfait à la fois à l'exigence ECE R100 de 100 m\f2\lang1032\'d9 et aux sp\lang1036écifications plus strictes du fabricant de 10 m\f2\lang1032\'d9.\lang1036
Divers composants HT et une personne peuvent être affichés à l'aide de masques de superposition.
Cela permet de visualiser très clairement les défauts d'isolement (court-circuit à la masse), les défauts d'équipotentialité et le principe des 1er et 2ème défauts du réseau IT.
L'appareil est équipé d'erreurs commutables définies en conséquence.
- Masque humain,
- résistance au corps à corps Témoin de courant corporel dangereux ,
- Masque e-machine,
- Signal de commande triphasé , la résistance d'isolement, résistance d'égalisation de potentiel ,
- Masque El. compresseur de climatisation,
- La résistance d'isolement, résistance d'égalisation de potentiel ,
Pour illustrer la "sécurité intrinsèque", une ligne pilote est incluse dans l'appareil pour tous les composants HT, y compris les contacts de fiche.
Spécifications techniques : Tension d'alimentation : 120 VCC, Largeur de l'appareil : 500 mm

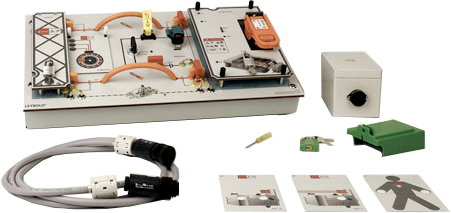

Livraison : Pupitre, adaptateur secteur et cordon d'alimentation.
d\fs16\lang1036 Ce poste de travail offre un environnement d'apprentissage pour la formation à haute tension en trois étapes.
L'appareil est équipé de trois systèmes de coupures afin que différents montages constructeurs puissent être représentés :
- Fiche de sectionnement de service avec fusible intégré pour connecter les deux batteries HV,
- Fiche de sectionnement de service pour interrompre l'alimentation du relais principal (borne 30c),
- Fusible spécialement marqué pour couper l'alimentation du relais,
Les fiches de sectionnement de service peuvent être sécurisées contre une remise en marche à l'aide d'accessoires d'origine du fabricant.
La batterie HT et l'onduleur sont recouverts de parties supérieures verrouillables et amovibles.
Cela signifie que la commande "travail sous tension" (AuS) ne peut être effectuée qu'après approbation par le formateur.
La tension de la batterie HV est de 120 V.
Un contrôleur d'isolement est installé à l'intérieur de la batterie. Si la résistance d'isolement tombe en dessous du seuil de coupure, le système est automatiquement désactivé.
Les états de commutation des trois contacts du relais principal sont affichés optiquement.
De plus, un courant corporel dangereux et la présence d'une haute tension dans l'onduleur sont affichés optiquement.
La résistance de liaison équipotentielle satisfait à la fois à l'exigence ECE R100 de 100 m\f2\lang1032\'d9 et aux sp\lang1036écifications plus strictes du fabricant de 10 m\f2\lang1032\'d9.\lang1036
Divers composants HT et une personne peuvent être affichés à l'aide de masques de superposition.
Cela permet de visualiser très clairement les défauts d'isolement (court-circuit à la masse), les défauts d'équipotentialité et le principe des 1er et 2ème défauts du réseau IT.
L'appareil est équipé d'erreurs commutables définies en conséquence.
- Masque humain,
- résistance au corps à corps Témoin de courant corporel dangereux ,
- Masque e-machine,
- Signal de commande triphasé , la résistance d'isolement, résistance d'égalisation de potentiel ,
- Masque El. compresseur de climatisation,
- La résistance d'isolement, résistance d'égalisation de potentiel ,
Pour illustrer la "sécurité intrinsèque", une ligne pilote est incluse dans l'appareil pour tous les composants HT, y compris les contacts de fiche.
Spécifications techniques : Tension d'alimentation : 120 VCC, Largeur de l'appareil : 500 mm
Livraison : Pupitre, adaptateur secteur et cordon d'alimentation.
Poids: 10 Kg Delai de livraison estimé : 12 semaines
