Ref: P1.1.3.2

P1.1.3.2 Détermination de la constante de gravitation avec la balance de gravitation de Cavendish

tracé des déviations et exploitations (détecteur de position à infrarouge, ordinateur personnel)

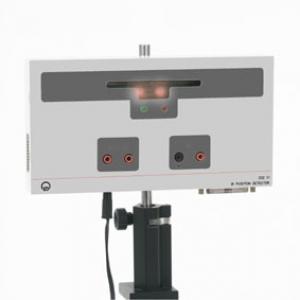

Le mouvement des sphères de plomb dans la balance de gravitation peut être suivi automatiquement avec le détecteur de position à infrarouge (IRPD: IR Position Detector).
A l'intérieur de l'IRPD, quatre diodes IR émettent un faisceau infrarouge qui est renvoyé par le miroir concave du pendule à torsion vers une ligne de détection constituée de 32 phototransistors juxtaposés.

Un microcontrôleur connecte les quatre diodes IR les unes après les autres et détermine quel phototransistor est éclairé.
Le barycentre S de l'éclairage est calculé d'après les quatre mesures isolées.

L'IRPD est livré avec la version de démonstration de CASSY Lab nécessaire à l'identification dans l'expérience P1.1.3.2 pour un ordinateur ayant un système d'exploitation à partir de Windows XP.
On dispose de la méthode de la pleine déviation ou de la méthode de l'accélération pour les mesures et l'exploitation.

Équipement comprenant :
1 332 101 Balance de gravitation
1 332 11 Détecteur de position à infrarouge
1 460 32 Banc d'optique à profil normalisé, 1 m
1 460 373 Cavalier 60/50 pour l'optique
1 460 374 Cavalier 90/50 pour l'optique
1 300 41 Tige 25 cm, 12 mm Ø
1 En complément : PC avec Windows XP/Vista/7/8/10 (x86 ou x64)
