Ref: EWTSCS-ControlBoard-LT
Système pour l'étude de la régulation de température et de l'éclairement avec logiciel
avec interface USB
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 Apprenez avec le ControlBoard-LT et le didacticiel associé les principes fondamentaux des techniques de régulation.
Examinez pas à pas et de manière interactive le comportement des systèmes et des régulateurs.
Optimisez les systèmes par libre choix des régulateurs et de leurs paramètres.
Le ControlBoard-LT réalise deux systèmes:
- Luminosité
- Température
La luminosité est mesurée par un capteur de lumière et est réglée par une lampe LED.
Une LED secondaire permet de perturber le système.
La température est réglée à l'aide d'un élément Peltier.
Le changement de température entre environ 15ºC et 40ºC peut être ressenti par une plaque métallique.

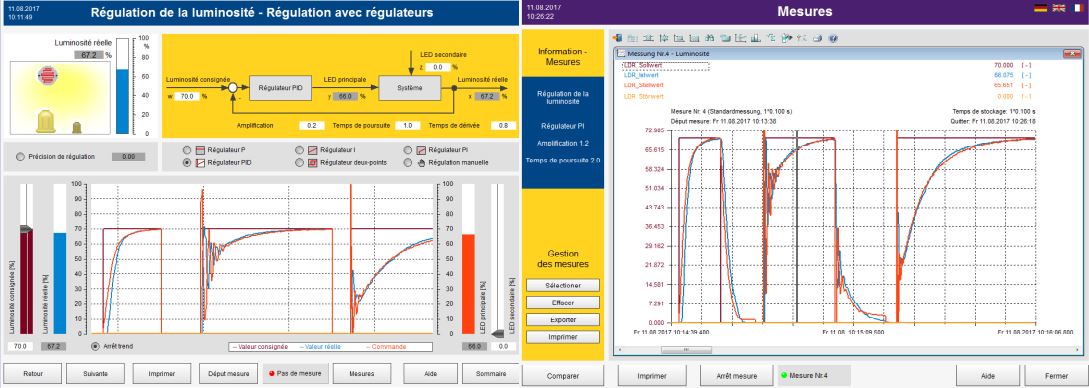

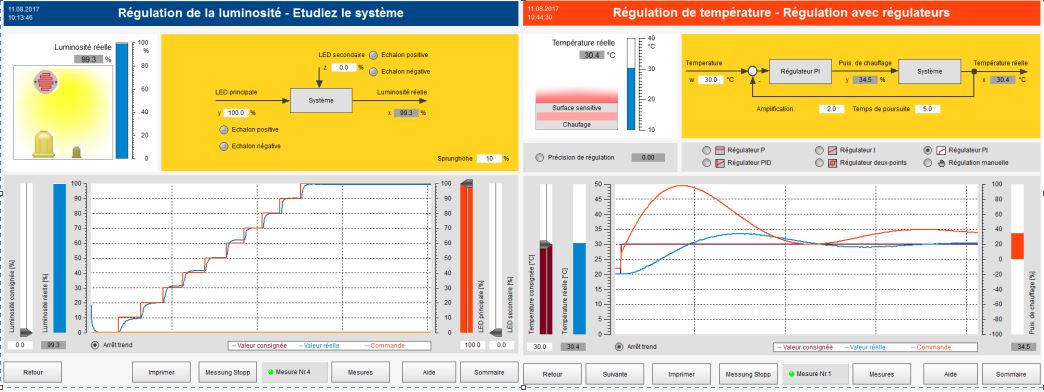

Le didacticiel associé au PC est connecté par l'interface USB au ControlBoard-LT.
Didacticiel:
- Régulation manuelle
- Régulation avec les régulateurs standards (Régulateur P, I, PI, PID, deux-points)
- Choisissez et changez les paramètres des régulateurs
- Optimisez les régulateurs
- Enregistrez et analysez les réponses transitoires
- Utilisez des procédures de réglage
- Analysez les écarts de réglage, les phénomènes instables, les ondulations asymptotiques
- Étudiez le système
- Langues: français, anglais, allemand
Choisissez entre deux niveaux:
- Mode novice
- Mode avancé
Analysez les courbes caractéristiques
- Linéarisez les courbes caractéristiques
- Régulation de la température avec ou sans ventilateur
- Système P avec durée de retard
- Système luminosité modifié
Dimensions 17 x 12 x 6 cm (Longueur x largeur x hauteur)
d\fs16\lang1036 Apprenez avec le ControlBoard-LT et le didacticiel associé les principes fondamentaux des techniques de régulation.
Examinez pas à pas et de manière interactive le comportement des systèmes et des régulateurs.
Optimisez les systèmes par libre choix des régulateurs et de leurs paramètres.
Le ControlBoard-LT réalise deux systèmes:
- Luminosité
- Température
La luminosité est mesurée par un capteur de lumière et est réglée par une lampe LED.
Une LED secondaire permet de perturber le système.
La température est réglée à l'aide d'un élément Peltier.
Le changement de température entre environ 15ºC et 40ºC peut être ressenti par une plaque métallique.
Le didacticiel associé au PC est connecté par l'interface USB au ControlBoard-LT.
Didacticiel:
- Régulation manuelle
- Régulation avec les régulateurs standards (Régulateur P, I, PI, PID, deux-points)
- Choisissez et changez les paramètres des régulateurs
- Optimisez les régulateurs
- Enregistrez et analysez les réponses transitoires
- Utilisez des procédures de réglage
- Analysez les écarts de réglage, les phénomènes instables, les ondulations asymptotiques
- Étudiez le système
- Langues: français, anglais, allemand
Choisissez entre deux niveaux:
- Mode novice
- Mode avancé
Analysez les courbes caractéristiques
- Linéarisez les courbes caractéristiques
- Régulation de la température avec ou sans ventilateur
- Système P avec durée de retard
- Système luminosité modifié
Dimensions 17 x 12 x 6 cm (Longueur x largeur x hauteur)
Poids: 3 Kg
