Le PLIN-USB permet la connexion dun ordinateur Windows® à un réseau LIN via USB.
Linterface LIN supporte le protocole LIN respectant le Standard ISO 17987 et est conforme à toutes les spécifications LIN jusquà la version 2.2.
Linterface peut fonctionner en mode Maitre ou en mode Esclave.
Le logiciel de visualisation PLIN-View Pro et linterface de programmation PLIN-API pour le développement dapplications avec des connexions LIN sont inclus dans le produit livré.
Caractéristiques techniques:
Interface LIN pour la connexion USB (mode Full-Speed, compatible avec USB 1.1, USB 2.0 et USB 3.0)
1 bus LIN (ISO 17987)
Conforme avec toutes les spécifications LIN (jusquà la version 2.2)
Vitesse de transfert de 1 kbit/s jusquà 20 kbit/s
Mise en comme maître ou esclave LIN (résolution de 1 ms pour la tâche maître)
Détection automatique de la vitesse de transmission, de la longueur de trame et du type de somme de contrôle
Ordonnancement autonome avec prise en charge des trames inconditionnelles, événementielles et sporadiques

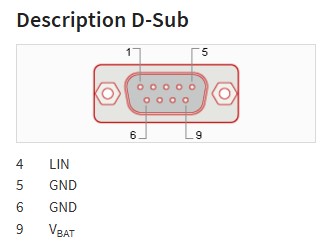

Connexion au bus LIN par connecteur D-Sub, 9 broches
La connexion LIN est protégée contre les courts-circuits provenant de lalimentation du transceiver et de la masse
Émetteur-récepteur LIN NXP TJA1028T ou TI TLIN1028D
Séparation galvanique au connecteur LIN jusquà 500 V
Indicateur DEL indiquant létat de linterface
Alimentation 5 V DC via le port USB
limentation 6 à 28 V DC du transceiver via la broche 9 du connecteur D-Sub
Plage de températures en fonctionnement étendue, de -40 à +85 °C
Linterface LIN supporte le protocole LIN respectant le Standard ISO 17987 et est conforme à toutes les spécifications LIN jusquà la version 2.2.
Linterface peut fonctionner en mode Maitre ou en mode Esclave.
Le logiciel de visualisation PLIN-View Pro et linterface de programmation PLIN-API pour le développement dapplications avec des connexions LIN sont inclus dans le produit livré.
Caractéristiques techniques:
Interface LIN pour la connexion USB (mode Full-Speed, compatible avec USB 1.1, USB 2.0 et USB 3.0)
1 bus LIN (ISO 17987)
Conforme avec toutes les spécifications LIN (jusquà la version 2.2)
Vitesse de transfert de 1 kbit/s jusquà 20 kbit/s
Mise en comme maître ou esclave LIN (résolution de 1 ms pour la tâche maître)
Détection automatique de la vitesse de transmission, de la longueur de trame et du type de somme de contrôle
Ordonnancement autonome avec prise en charge des trames inconditionnelles, événementielles et sporadiques
Connexion au bus LIN par connecteur D-Sub, 9 broches
La connexion LIN est protégée contre les courts-circuits provenant de lalimentation du transceiver et de la masse
Émetteur-récepteur LIN NXP TJA1028T ou TI TLIN1028D
Séparation galvanique au connecteur LIN jusquà 500 V
Indicateur DEL indiquant létat de linterface
Alimentation 5 V DC via le port USB
limentation 6 à 28 V DC du transceiver via la broche 9 du connecteur D-Sub
Plage de températures en fonctionnement étendue, de -40 à +85 °C
Poids: 0.2 Kg Delai de livraison estimé : 2 semaines
