Ref: EWTLE1607S
Valise de TPs Energie Smart Grid Professional (douilles de sécurité)
Avec éoliennes, ventilateur, PV, Pile combustible, batteries, charge, moteur
Comprendre les interactions complexes entre les énergies renouvelables, les réserves d'énergie et les consommateurs dans un réseau intelligent est un objectif important de l'enseignement professionnel et technique.
Grâce à la mise en place de réseaux intelligents à l'échelle du laboratoire, à leur mesure et à leur contrôle, les étudiants apprendront de manière très démonstrative les défis électrotechniques de l'exploitation du réseau.
Des scénarios préétablis ou créés par l'utilisateur permettent aux étudiants de développer progressivement leurs connaissances grâce à leurs propres expériences.
L'influence des énergies renouvelables sur la stabilité du réseau est une question majeure du produit.
Les étudiants font d'abord l'expérience du problème dans le cadre d'une expérience afin de développer eux-mêmes des approches pour augmenter la stabilité du réseau.
À la fin, ils les vérifieront dans des expériences pratiques.
Même des concepts aussi complexes que la gestion de la demande ou la surveillance des câbles conducteurs peuvent être abordés dans des expériences.

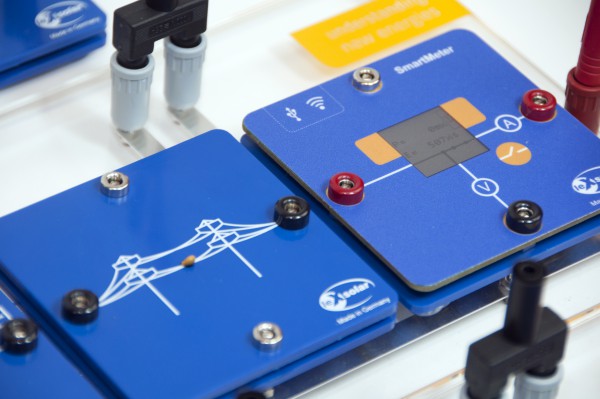

La base de la plupart des expériences est l'innovant leXsolar-Smartmeter qui permet de mesurer et de contrôler les flux d'énergie dans les expériences.
Les composants expérimentaux pour les énergies renouvelables telles que l'énergie éolienne et l'énergie photovoltaïque, ainsi que les réserves d'énergie telles que les batteries lithium-fer-phosphate ou les piles à combustible, permettent de réaliser une grande variété d'expériences fondamentales en plus des expériences sur les réseaux intelligents.

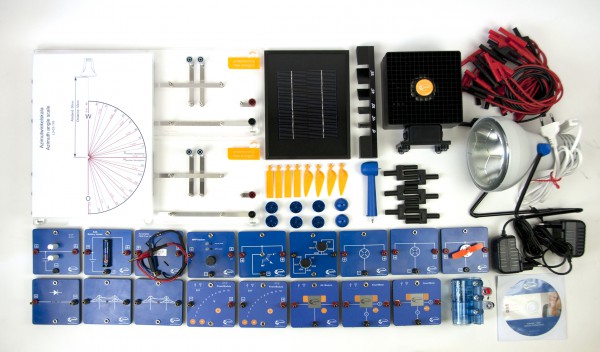

Comprenant:
2x 1400-13 leXsolar-base unit Professional
2x 9100-04 SmartMeter
1x 1118-03 leXsolar-Module éolien Pro
1x 1100-04 Module solaire 5,33 V, 370 mA
1x 1400-19 Eolienne
1x 1118-02 Module moteur Pro
1x 1118-17 Base pour panneau solaire
2x 9100-05 PowerModule
1x 1400-12 set de rotor leXsolar-Wind
2x 1118-01 Module ampoule Pro
1x 1118-11 Module condensateur Pro
1x 9100-03 Module AV
1x 1800-08 Support de module de batterie 1xAAA Pro
1x 1801-06 Batterie LiFePo AAA
1x 1800-12 Support de pile à combustible Pro
1x 1118-13 MPP-Tracker Pro
2x 1607-01 Module de grille Pro
1x 1118-05 Module de diode Pro
1x 1100-62 Module de potentiomètre 110 Ohm Pro
1x L2-04-116 Illuminateur 120W, 12
1x L2-04-080 Boîtier de lampe
6x L2-05-068 Fiche de sécurité contre les courts-circuits, avec prise médiane
1x L3-01-137 Valise SmartGrid Pro 1607
1x L3-01-138 Installation SmartGrid Pro 1607
5x L2-04-066 Cordon de test de sécurité, 25cm, rouge
4x L2-04-067 Cordon de test de sécurité, 25cm, noir
4x L2-04-059 Cordon de test de sécurité, 50cm, rouge
4x L2-04-060 Cordon de test de sécurité, 50cm, noir
1x L2-02-017 Hélice
1x L2-06-067 Pile à combustible réversible
1x L3-03-176 Échelle d'angle d'azimut
1x L3-03-258 Fiche d'information mise en service initiale
Exemples dexpériences :
Expériences sur les réseaux électriques intelligents :
Fluctuations quotidiennes de la puissance d'une centrale photovoltaïque (PV)
Fluctuations quotidiennes de la puissance d'une centrale éolienne
Alimentation en énergie d'un bâtiment par des centrales conventionnelles
Alimentation en énergie d'un bâtiment par des centrales conventionnelles et PV
Alimentation en énergie d'un bâtiment par des centrales conventionnelles et photovoltaïques avec stockage.
Comportement de la tension et stabilité du réseau dans un système de distribution radial
Stabilité du réseau avec des centrales PV
Stabilité du réseau avec des centrales PV en fonction de la charge du consommateur
Stabilité du réseau avec des centrales PV en fonction de la longueur du câble
Stabilité du réseau avec des centrales PV et des postes de transformation intelligents
Stabilité du réseau avec des centrales PV et des stockages
Intégration de l'E-Mobilité dans le réseau
Gestion des câbles conducteurs
Expériences fondamentales :
- Photovoltaïque
IV-Caractéristiques de
Grâce à la mise en place de réseaux intelligents à l'échelle du laboratoire, à leur mesure et à leur contrôle, les étudiants apprendront de manière très démonstrative les défis électrotechniques de l'exploitation du réseau.
Des scénarios préétablis ou créés par l'utilisateur permettent aux étudiants de développer progressivement leurs connaissances grâce à leurs propres expériences.
L'influence des énergies renouvelables sur la stabilité du réseau est une question majeure du produit.
Les étudiants font d'abord l'expérience du problème dans le cadre d'une expérience afin de développer eux-mêmes des approches pour augmenter la stabilité du réseau.
À la fin, ils les vérifieront dans des expériences pratiques.
Même des concepts aussi complexes que la gestion de la demande ou la surveillance des câbles conducteurs peuvent être abordés dans des expériences.
La base de la plupart des expériences est l'innovant leXsolar-Smartmeter qui permet de mesurer et de contrôler les flux d'énergie dans les expériences.
Les composants expérimentaux pour les énergies renouvelables telles que l'énergie éolienne et l'énergie photovoltaïque, ainsi que les réserves d'énergie telles que les batteries lithium-fer-phosphate ou les piles à combustible, permettent de réaliser une grande variété d'expériences fondamentales en plus des expériences sur les réseaux intelligents.
Comprenant:
2x 1400-13 leXsolar-base unit Professional
2x 9100-04 SmartMeter
1x 1118-03 leXsolar-Module éolien Pro
1x 1100-04 Module solaire 5,33 V, 370 mA
1x 1400-19 Eolienne
1x 1118-02 Module moteur Pro
1x 1118-17 Base pour panneau solaire
2x 9100-05 PowerModule
1x 1400-12 set de rotor leXsolar-Wind
2x 1118-01 Module ampoule Pro
1x 1118-11 Module condensateur Pro
1x 9100-03 Module AV
1x 1800-08 Support de module de batterie 1xAAA Pro
1x 1801-06 Batterie LiFePo AAA
1x 1800-12 Support de pile à combustible Pro
1x 1118-13 MPP-Tracker Pro
2x 1607-01 Module de grille Pro
1x 1118-05 Module de diode Pro
1x 1100-62 Module de potentiomètre 110 Ohm Pro
1x L2-04-116 Illuminateur 120W, 12
1x L2-04-080 Boîtier de lampe
6x L2-05-068 Fiche de sécurité contre les courts-circuits, avec prise médiane
1x L3-01-137 Valise SmartGrid Pro 1607
1x L3-01-138 Installation SmartGrid Pro 1607
5x L2-04-066 Cordon de test de sécurité, 25cm, rouge
4x L2-04-067 Cordon de test de sécurité, 25cm, noir
4x L2-04-059 Cordon de test de sécurité, 50cm, rouge
4x L2-04-060 Cordon de test de sécurité, 50cm, noir
1x L2-02-017 Hélice
1x L2-06-067 Pile à combustible réversible
1x L3-03-176 Échelle d'angle d'azimut
1x L3-03-258 Fiche d'information mise en service initiale
Exemples dexpériences :
Expériences sur les réseaux électriques intelligents :
Fluctuations quotidiennes de la puissance d'une centrale photovoltaïque (PV)
Fluctuations quotidiennes de la puissance d'une centrale éolienne
Alimentation en énergie d'un bâtiment par des centrales conventionnelles
Alimentation en énergie d'un bâtiment par des centrales conventionnelles et PV
Alimentation en énergie d'un bâtiment par des centrales conventionnelles et photovoltaïques avec stockage.
Comportement de la tension et stabilité du réseau dans un système de distribution radial
Stabilité du réseau avec des centrales PV
Stabilité du réseau avec des centrales PV en fonction de la charge du consommateur
Stabilité du réseau avec des centrales PV en fonction de la longueur du câble
Stabilité du réseau avec des centrales PV et des postes de transformation intelligents
Stabilité du réseau avec des centrales PV et des stockages
Intégration de l'E-Mobilité dans le réseau
Gestion des câbles conducteurs
Expériences fondamentales :
- Photovoltaïque
IV-Caractéristiques de
Formations > STL > Energies Renouvelables
Techniques > Energie Environnement > Hydraulique - Eolien > Énergie éolienne
Formations > STI2D > Energie & Environnement
Formations > STI2D > Tronc Commun
Techniques > Energie Environnement > Photovoltaïque > Solaire photovoltaïque
Techniques > Energie Environnement > Piles à combustibles > Bases
Poids: 10 Kg
