TP réalisables:
Exercice 1 : Actionnement direct d'un vérin à simple effet
Exercice 2 : Actionnement indirect d'un vérin à simple effet
Exercice 3 : Actionnement direct d'un vérin à double effet
Exercice 4 : Clapet d'étranglement
Exercice 5 : Blocage des entrées / Blocage des sorties
Exercice 6 : Actionnement indirect d'un vérin à double effet
Exercice 7 : Cylindre à double effet commandé par des vannes à 5/3 voies
Exercice 8 : Valve d'échappement rapide
Exercice 9 : Vanne à navette (vanne logique "OR")
Exercice 10 : Auto-verrouillage
Exercice 11 : Valve à double pression (valve logique "ET")
Exercice 12 : Soupape de temporisation
Exercice 13 : Soupape de séquence de pression
Exercice 14 : Circuits à deux cylindres (sans chevauchement des signaux)
Exercice 15a : Circuits à deux cylindres (avec chevauchement des signaux)
Exercice 15b : Circuits avec deux cylindres (avec chevauchement des signaux)
Solution avec des soupapes à rouleaux de retour à vide
Exercice 15c : Circuits à deux cylindres (avec chevauchement des signaux) Solution avec logique en cascade
Exercice 15d : Circuits à deux cylindres (avec chevauchement des signaux) Solution avec logique en cascade (longue distance)
Exercice 16 : Circuits avec deux cylindres (avec chevauchement des signaux) Solution avec séquence d'horloge
Exercice 17 : Buse de réflexion, amplificateur de pression, régulateur de basse pression

Comprenant les équipements suivants: EWTIDP-003 Quantité

01 Unité de maintenance EWTIDP-100-2 1x
02 Bloc de distribution EWTIDP-104 1x
03 Vérin à simple effet EWTIDP-112 1x
04 Vérin à double effet EWTIDEP-300 2x
05 Manomètre EWTIDP-118 3x
06 Manomètre pour vide EWTIDP-118-V 1x
07 Distributeur 3/2 voies, bouton-poussoir, NF EWTIDP-123 3x
08 Distributeur 3/2 voies, sélecteur EWTIDP-125 1x
09 Vanne 3/2 voies, bouton-poussoir, NO EWTIDP-127 1x
10 Vanne 3/2 voies, à commande pneumatique EWTIDP-128 1x
11 Vanne 3/2 voies, galet de commutation EWTIDP-131 3x
12 Vanne 3/2 voies, à commande magnétique EWTIDP-133 2x

14 Vanne de mise en pression 3/2 voies EWTIDP-136 1x

16 Vanne 5/2 voies, à cde par pression des deux côtés EWTIDP-143 3x
17 Vanne 5/2 voies, à cde par pression, retour par ressort EWTIDP-148 1x
18 Distributeur temporisé 3/2 voies EWTIDP-151 1x
19 Clapet anti-retour à étranglement EWTIDP-154 3x
20 Clapet anti-retour dé verrouillable EWTIDP-156 2x
21 Clapet de purge rapide EWTIDP-157 1x
22 Vanne de commutation EWTIDP-159 1x
23 Vanne à double pression EWTIDP-161 3x
24 Régulateur de pression EWTIDP-163 1x
25 Vanne à 5/3 voies, position centrale verrouillable EWTIDP-168-1 1x
26 Distributeur 5/3 voies, position centrale ventilée EWTIDP-168-3 1x
27 Ventouse EWTIDP-170 1x
28 Buse à vide, éjecteur EWTIDP-171 1x

30 Indicateur optique EWTIDP-205 1x

32 Tuyau 4/2, rouleau de 50 m EWTIDB-1030 1x
33 Distributeur en T pour tuyau 4/2 EWTIDB-678-0200 2x

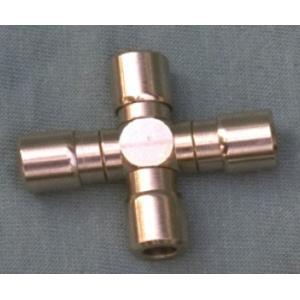

34 Distributeur en croix pour tuyau 4/2 EWTIDB-679-0200 2x
35 Connexions à vis droites supplémentaires 1/8 " EWTIDB-628-0202 2x
36 Coupe-tuyau EWTIDZ-060 x1
37 Tuyau en PE de 5 m, 6/4, avec raccord EWTIDB-1031 x1

En option:
04 Dispositif pour charge de traction EWTIDP-117 1x
A monter sur un banc mobile, table mobile....

Nécessite un panneau de montage (EWTIDDI-003

Poids: 30 Kg
