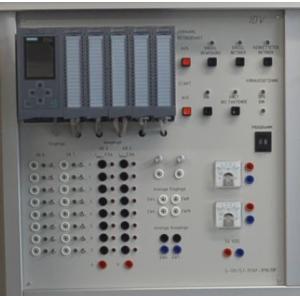

d\fs16\lang1036 Caractéristiques techniques:

38x Entrées numériques (DI)

26x sorties numériques (DO)

2x entrées analogiques (AI)

2x sorties analogiques (AO)

Alimentation 24 VDC, sur plaque support didactique

Carte mémoire de 24 Mo

Douilles de sécurité de 4 mm pour :

22x DI avec interrupteur à bascule (momentané / à verrouillage) et LED (vert) (octets 0 - 1),

16 autres DI sont câblés à une sélection BCD à 2 chiffres (byte 12),

les 7 autres DQ sont destinés aux modes de fonctionnement (octet 0)

-19 DO avec LED (rouge), les 8 autres DQ sont destinés aux modes de fonctionnement (octet 3)

- 2x AI sont câblés comme entrées de tension sur les prises (0-10 V)

- 2x AO sont câblés comme sorties de tension sur les prises (0 - 10 V)

- 2x Potentiomètres avec alimentation 10 V, à connecter à une entrée analogique

- 2x Voltmètre (0-10 V)

câble de connexion Ethernet inclus



Avec logiciel TIA Portal (SIMATIC STEP 7)

Techniques > Automatismes > API et Parties opératives > API - Réseaux

Poids: 20 Kg
