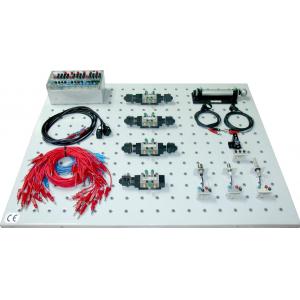

Equipement Electro-pneumatique niveau 2 avec douilles et cordons Ø2 mm (EWTHR53950435-2)

Comprenant:
1x EWTHR1914 Distributeur pneumatique 5/3 centre fermé, 24 Vcc avec silencieux échappement (EWTHR13024898)
2x EWTHR1902 Distributeur pneumatique 5/2 bistable 24 Vcc avec silencieux échappement (EWTHR13024897)
1x EWTHR1901 Distributeur pneumatique 5/2 monostable 24 Vcc avec silencieux échappement (EWTHR13024896)
1x EWTHR1910-2 Pressostat, réglable de 1...8 bar, sortie sans potentiel par contact inversé (EWTHR13024900)
1x EWTHR1908 Vérin double effet avec possibilité de placer des détecteurs magnétiques Ø25x100 (EWTHR13024911)
2x EWTHR1909-2 Détecteurs magnétiques à 2 fils, bride serrage cylindre Ø25 mm, LED (EWTHR13024907-2)
1x EWTHR1911-2 Capteur inductif M12, sortie NO, distance de détection nominale: 2 mm (EWTHR13024903-2)
1x EWTHR1913-2 Capteur capacitif M12, sortie NO, distance de détection nominale: 4 mm (EWTHR13024904-2)
1x EWTHR1912-2 Détecteurs de proximité optique, Monté sur plaque, avec douille 2 mm KSS (EWTHR13024905-2)
1x EWTHR11214-2 Module relais pour électro-hydraulique , électro-pneumatique avec douilles 2 mm (EWTHR23500968-2)
1x EWTHR1916-2 Jeu de cordons 2 mm rouge et bleu de 250 mm à 1500 mm (EWTHR23500975-2)
2x EWTHR1903-2 Connecteur pour électrovanne pneumatique avec LED, câble et fiches Ø2 mm (EWTHR13024899-2)

Liste des TPs pour Niveau 2
- Exercice n°37: Pour effectuer la commande d'un vérin double effet avec butées intermédiaires.
- Exercice n°38: Pour effectuer une commande séquentielle de deux cylindres en fonction de la pression et à l'aide d'un pressostat.
- Exercice n°39: Interrupteur Reed : pour effectuer le câblage et la commande d'un vérin double effet pour un cycle automatique à l'aide de capteurs magnétiques.
- Exercice n°40: Capteur optique de proximité : pour effectuer le câblage et la commande d'un vérin simple effet pour un cycle automatique au moyen d'un capteur optique.
- Exercice n°41: Capteurs de proximité inductifs & capacitifs : pour réaliser le câblage et la commande d'un vérin double effet pour un cycle automatique à l'aide de capteurs de proximité.
- Exercice n°42: Pour effectuer un contrôle de séquence de deux cylindres à l'aide de fins de course.
- Exercice n°43: Pour effectuer un contrôle de séquence de deux cylindres à l'aide de fins de course.
- Exercice n°44: Commande électrique pas à pas : Pour effectuer la commande séquentielle de deux vérins à l'aide de fins de course.
- Exercice n°45: Effectuer la commande séquentielle de trois cylindres pour le schéma pneumatique ci-dessous au moyen d'une commande électrique pas à pas, comme expliqué dans l'activité 44, et selon le schéma électrique.
Pour ce réglage, il est nécessaire d'avoir un module 3 relais supplémentaire.

Poids: 20 Kg
