Ref: EWTHC392

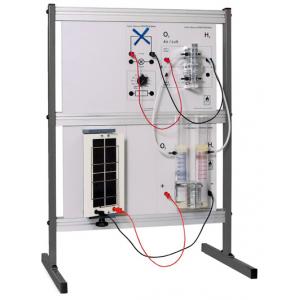

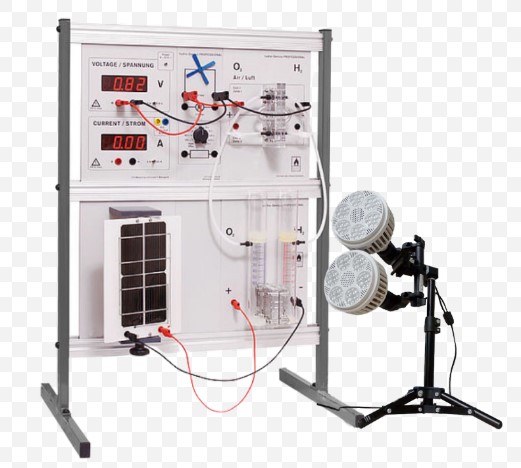

Dr FuelCell Professional Complet Cycle de l'hydrogène Vert - Pile à hydrogène
2 piles H2, panneau PV, électrolyseur, charge, appareil de mesure, cordons, cadre, manuel
Comprenant :

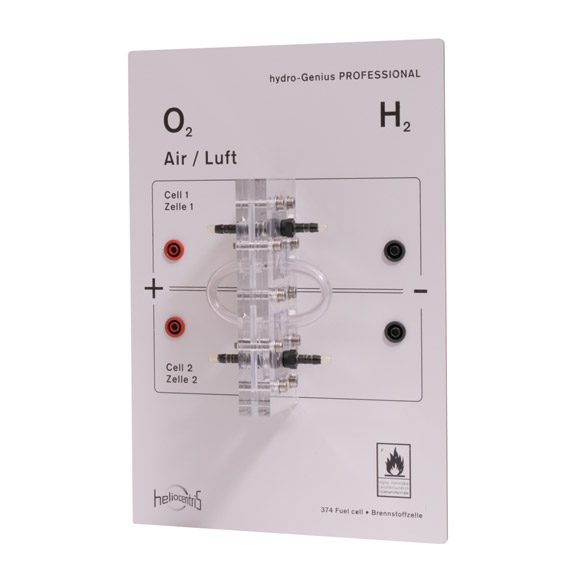

- Module avec 2 piles à hydrogène (Réf.EWTHC374):
Cellule 2x10 cm²
Tension 0,4...0,9 V
Courant max en parallèle: 3000 mA
Puissance montage série: 1.7 W
- Module Photovoltaïque 200x310x130 (Réf.EWTHC321)
Tension max 2.3 V
Courant CC avec charge 1000 mA (avec charge de 2 Ohm, éclairage par lampe 120 W à une distance de 20 cm)
Tension en charge 2 V
Puissance de sortie 1.7 W

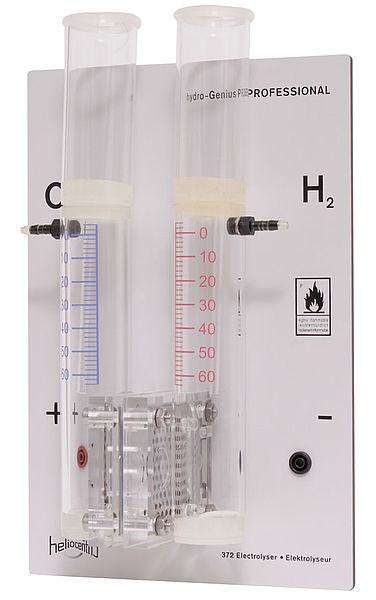

- Module Electrolyseur (Réf.EWTHC372)
Réservoir de stockage 64 ml pour H2 et O2
Tension 1,4...1,8 V
Courant max 4000 mA
Production H2 max 28 ml/min
- Module charge électrique (Réf.EWTHC377):
Tension moteur CC 3 V max
Courant charge moteur max 130 mA
Tension lampe max 2 V
Boite à décade 0.3, 0.5, 1, 2, 3, 5, 10, 20, 50, 100, ouvert, en ohm

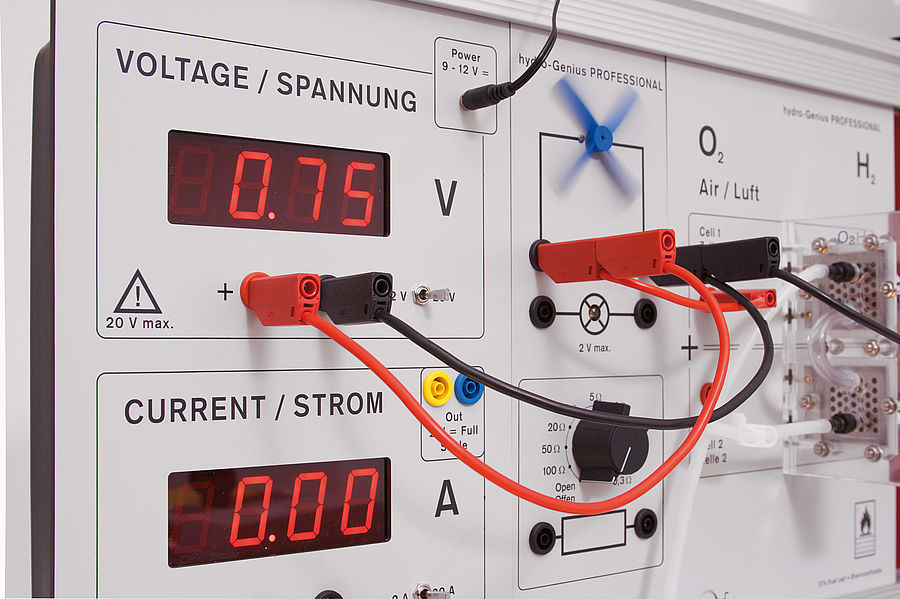

- Appareil de mesure (Réf.EWTHC379):
Tension 0...2 V ou 0...20 V CC
Courant 0...2 A ou 0...20 A CC
Alimentation 9...12 V livré avec l'équipement
- Cordons 4 mm
- Cadre de montage 2 étages 550 mm(Réf. EWTHC479)
- Manuel pédagogique en anglais
TP réalisables:
TP1 Courbes U et I caractéristiques des panneaux photovoltaïques
TP2 Courant en fonction de la distance et langle d'incidence de la source lumineuse
TP3 Courbe caractéristique de lélectrolyseur
TP4 Lois de Faraday
TP5 Efficacité énergétique Faraday de l'électrolyseur
TP6 Courbes caractéristiques de la pile à combustible connectées en parallèle et en série
TP7 Efficacité énergétique Faraday de la pile à combustible
TP8 Première loi de Faraday utilisant une pile à combustible
Caractéristiques techniques:
- Dimensions (l x H x P ): 600 X 840 X 460 mm
- poids: env. 10.1 kg
Livré sans lampe, à commander séparément (EWTHC421LED)
- Module avec 2 piles à hydrogène (Réf.EWTHC374):
Cellule 2x10 cm²
Tension 0,4...0,9 V
Courant max en parallèle: 3000 mA
Puissance montage série: 1.7 W
- Module Photovoltaïque 200x310x130 (Réf.EWTHC321)
Tension max 2.3 V
Courant CC avec charge 1000 mA (avec charge de 2 Ohm, éclairage par lampe 120 W à une distance de 20 cm)
Tension en charge 2 V
Puissance de sortie 1.7 W
- Module Electrolyseur (Réf.EWTHC372)
Réservoir de stockage 64 ml pour H2 et O2
Tension 1,4...1,8 V
Courant max 4000 mA
Production H2 max 28 ml/min
- Module charge électrique (Réf.EWTHC377):
Tension moteur CC 3 V max
Courant charge moteur max 130 mA
Tension lampe max 2 V
Boite à décade 0.3, 0.5, 1, 2, 3, 5, 10, 20, 50, 100, ouvert, en ohm
- Appareil de mesure (Réf.EWTHC379):
Tension 0...2 V ou 0...20 V CC
Courant 0...2 A ou 0...20 A CC
Alimentation 9...12 V livré avec l'équipement
- Cordons 4 mm
- Cadre de montage 2 étages 550 mm(Réf. EWTHC479)
- Manuel pédagogique en anglais
TP réalisables:
TP1 Courbes U et I caractéristiques des panneaux photovoltaïques
TP2 Courant en fonction de la distance et langle d'incidence de la source lumineuse
TP3 Courbe caractéristique de lélectrolyseur
TP4 Lois de Faraday
TP5 Efficacité énergétique Faraday de l'électrolyseur
TP6 Courbes caractéristiques de la pile à combustible connectées en parallèle et en série
TP7 Efficacité énergétique Faraday de la pile à combustible
TP8 Première loi de Faraday utilisant une pile à combustible
Caractéristiques techniques:
- Dimensions (l x H x P ): 600 X 840 X 460 mm
- poids: env. 10.1 kg
Livré sans lampe, à commander séparément (EWTHC421LED)
