La statique étudie leffet des forces sur un corps rigide et, en loccurrence, elle ne prend pas en compte les déformations possibles.
Dans ce cas, les forces créent léquilibre du système.
Un exemple simple est celui dune poutre montée de manière isostatique qui est soumise à des charges ponctuelles.
Les réactions dappui sont déterminées à partir des conditions déquilibre.

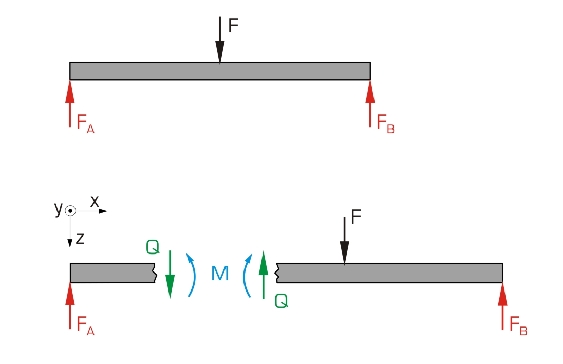

Afin détudier leffet des charges ponctuelles dans la poutre, celle-ci est divisée virtuellement en deux sections.
Les forces et moments internes sont appliqués à ces sections selon la méthode des sections et calculés à partir des conditions déquilibre.

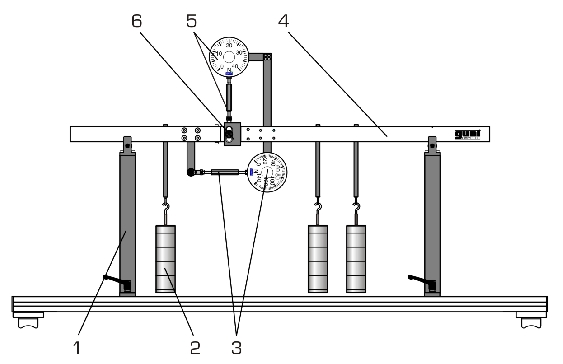

Le WP 960 comporte une poutre sur deux supports.
La poutre est coupée à un endroit où se situe une articulation à faible frottement avec deux degrés de liberté.
Deux dynamomètres à cadran servent à déterminer les réactions internes au niveau du point dintersection par rapport aux forces appliquées de lextérieur.

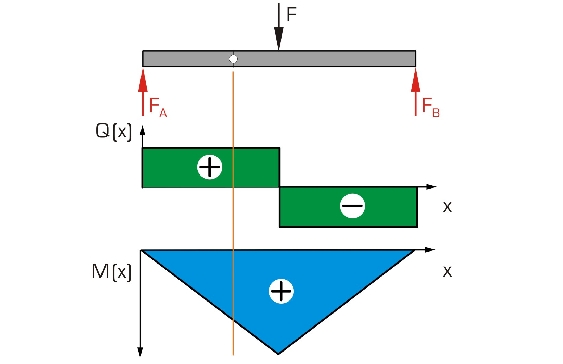

Leffort tranchant est directement enregistré et affiché par un dynamomètre à cadran.
Le moment de flexion apparaissant au niveau du point dintersection est enregistré par un deuxième dynamomètre à cadran qui agit au niveau dun bras de levier fixe.
La valeur de cet affichage de la force divisée par 10 et donne le moment de flexion en Nm.
Les écrous de réglage au niveau des deux dynamomètres à cadran servent à aligner la poutre horizontalement et à compenser les dénivellations.
Lors de linterprétation de lessai, il apparaît clairement que leffort tranchant, comparé au moment de flexion, peut le plus souvent ne pas être pris en compte lors du dimensionnement des éléments de construction.
Les pièces dessai sont logées de manière claire et protégée dans un système de rangement.
Lensemble du montage expérimental est monté sur un bâti.

Techniques > Mécanique > Statique > Réactions internes / méthodes de sections

Poids: 40 Kg
Delai de livraison estimé : 5 semaines
