WP 410 Essai de résilience 300Nm, Mouton Pendule de Charpy (Réf. 020.41000)
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 Dans le contrôle qualité industriel, l´ essai de résilience est un essai très répandu; il permet de déterminer rapidement et simplement des valeurs caractéristiques pour l´évaluation de matériaux ou de composants.

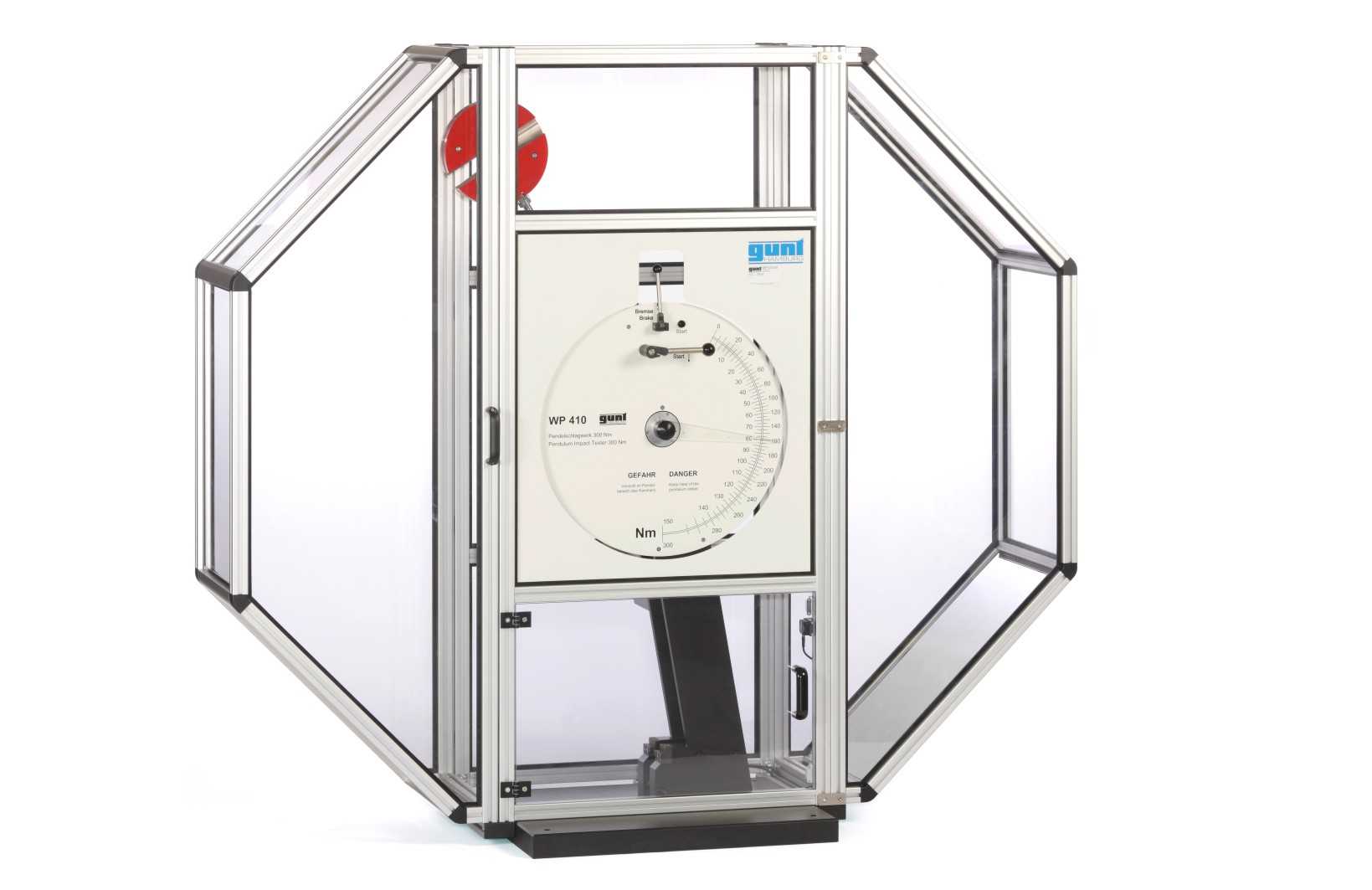

Le banc d´ essai WP 410 est un mouton pendule solide suivant la DIN EN ISO 148-1, qui a été conçu pour la réalisation d´ essais de résilience Charpy.
Grâce à la clarté du montage et à la facilité d´ utilisation, on peut observer tous les détails et les phases de l´ essai.
L´ appareil est suffisamment performant pour permettre de réaliser des essais basés sur les standards industriels.

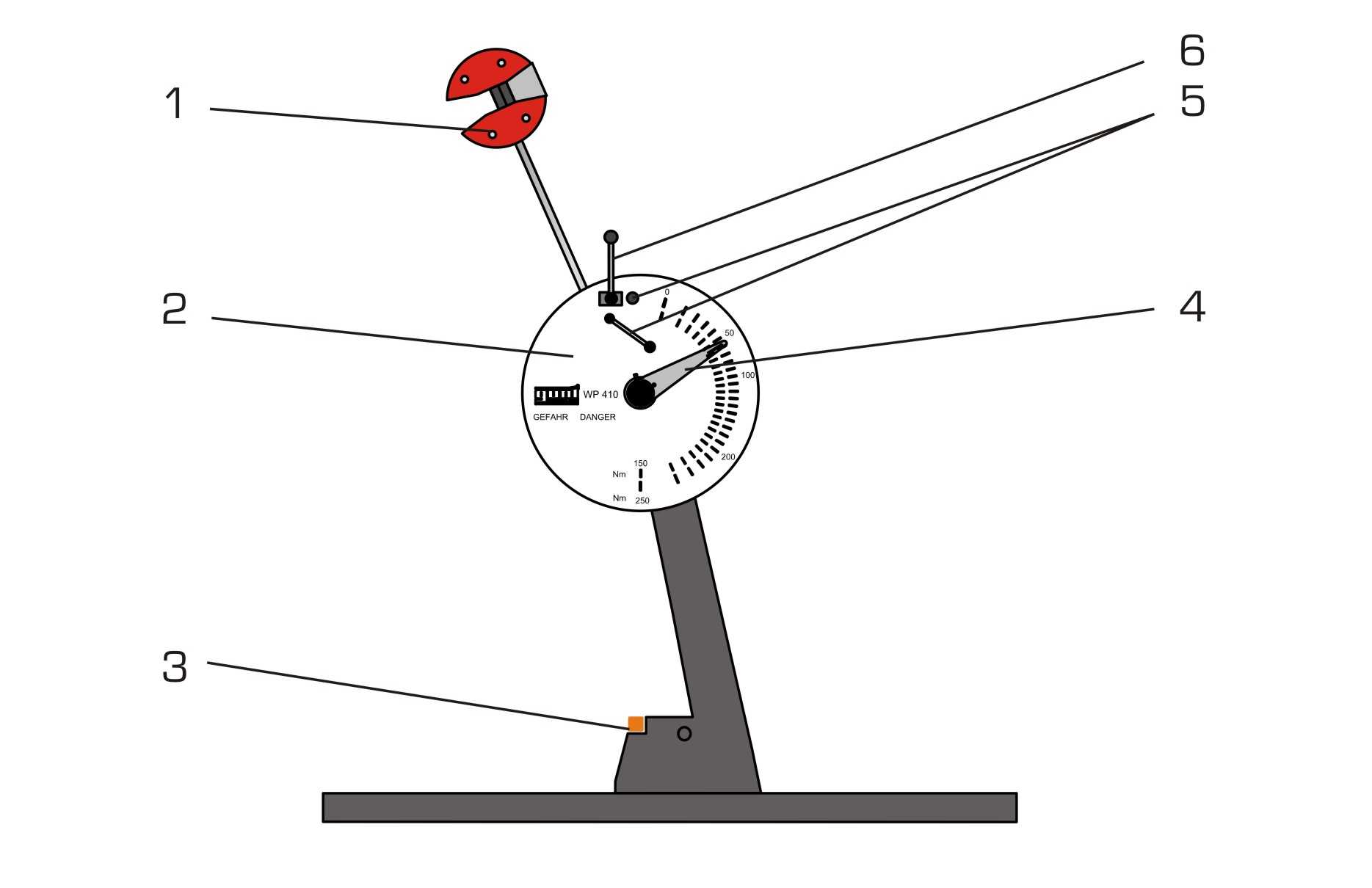

Lors de l´ essai, un mouton fixé à un bras de pendule décrit, une fois déclenché, un arc de cercle.
Au point le plus bas de la trajectoire du mouton, ce dernier transmet une partie de son énergie cinétique à l´éprouvette entaillée.
Lors de l´ impact, l´é prouvette est soit détruite, soit déformée par le choc et entraînée entre les appuis.
L´é nergie de choc nécessaire à la déformation de l´éprouvette est lue directement sur une échelle de grande taille.

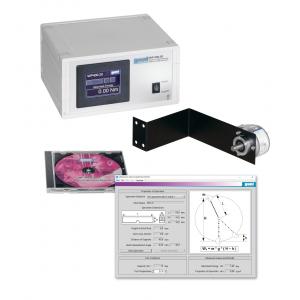

Avec le système d'acquisition de données WP410.20, il est possible de transmettre les valeurs de mesure sur un PC, où elles pourront être évaluées à l´ aide du logiciel.
Afin de varier l´é nergie de départ, on peut modifier la masse du mouton en ajoutant ou retirant des poids.
Un frein réduit l´énergie résiduelle du mouton.

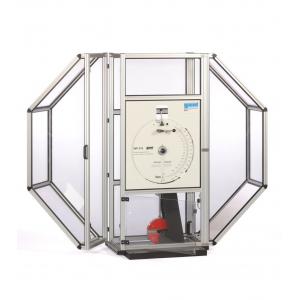

Un revêtement de protection WP 410.50 de la zone de travail, disponible comme accessoire, permet la réalisation des essais en toute sécurité.
Pour une utilisation sécurisée, le mouton s´ active avec deux mains.
Les résultats des essais assurent le contrôle qualité et l´évaluation du comportement de rupture de différents matériaux métalliques.
Des éprouvettes non métalliques peuvent également être utilisées.

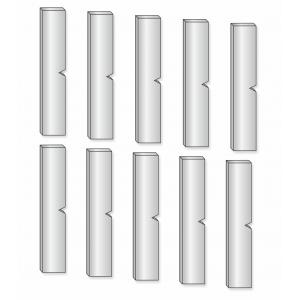

Des éprouvettes de choc en V ISO en acier inoxydable sont incluses dans la liste de livraison.

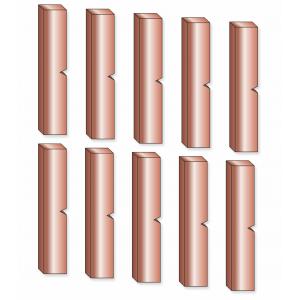

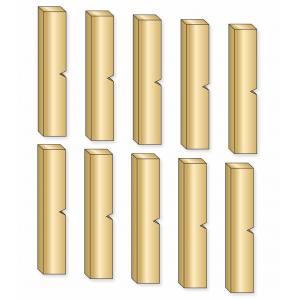

Des éprouvettes composées d´ autres matériaux sont disponibles comme accessoires.
d\fs16\lang1036 Dans le contrôle qualité industriel, l´ essai de résilience est un essai très répandu; il permet de déterminer rapidement et simplement des valeurs caractéristiques pour l´évaluation de matériaux ou de composants.
Le banc d´ essai WP 410 est un mouton pendule solide suivant la DIN EN ISO 148-1, qui a été conçu pour la réalisation d´ essais de résilience Charpy.
Grâce à la clarté du montage et à la facilité d´ utilisation, on peut observer tous les détails et les phases de l´ essai.
L´ appareil est suffisamment performant pour permettre de réaliser des essais basés sur les standards industriels.
Lors de l´ essai, un mouton fixé à un bras de pendule décrit, une fois déclenché, un arc de cercle.
Au point le plus bas de la trajectoire du mouton, ce dernier transmet une partie de son énergie cinétique à l´éprouvette entaillée.
Lors de l´ impact, l´é prouvette est soit détruite, soit déformée par le choc et entraînée entre les appuis.
L´é nergie de choc nécessaire à la déformation de l´éprouvette est lue directement sur une échelle de grande taille.
Avec le système d'acquisition de données WP410.20, il est possible de transmettre les valeurs de mesure sur un PC, où elles pourront être évaluées à l´ aide du logiciel.
Afin de varier l´é nergie de départ, on peut modifier la masse du mouton en ajoutant ou retirant des poids.
Un frein réduit l´énergie résiduelle du mouton.
Un revêtement de protection WP 410.50 de la zone de travail, disponible comme accessoire, permet la réalisation des essais en toute sécurité.
Pour une utilisation sécurisée, le mouton s´ active avec deux mains.
Les résultats des essais assurent le contrôle qualité et l´évaluation du comportement de rupture de différents matériaux métalliques.
Des éprouvettes non métalliques peuvent également être utilisées.
Des éprouvettes de choc en V ISO en acier inoxydable sont incluses dans la liste de livraison.
Des éprouvettes composées d´ autres matériaux sont disponibles comme accessoires.
Contenu didactique / Essais
- détermination de l´énergie de choc
- détermination de la résilience
- évaluation des caractéristiques de la surface de rupture

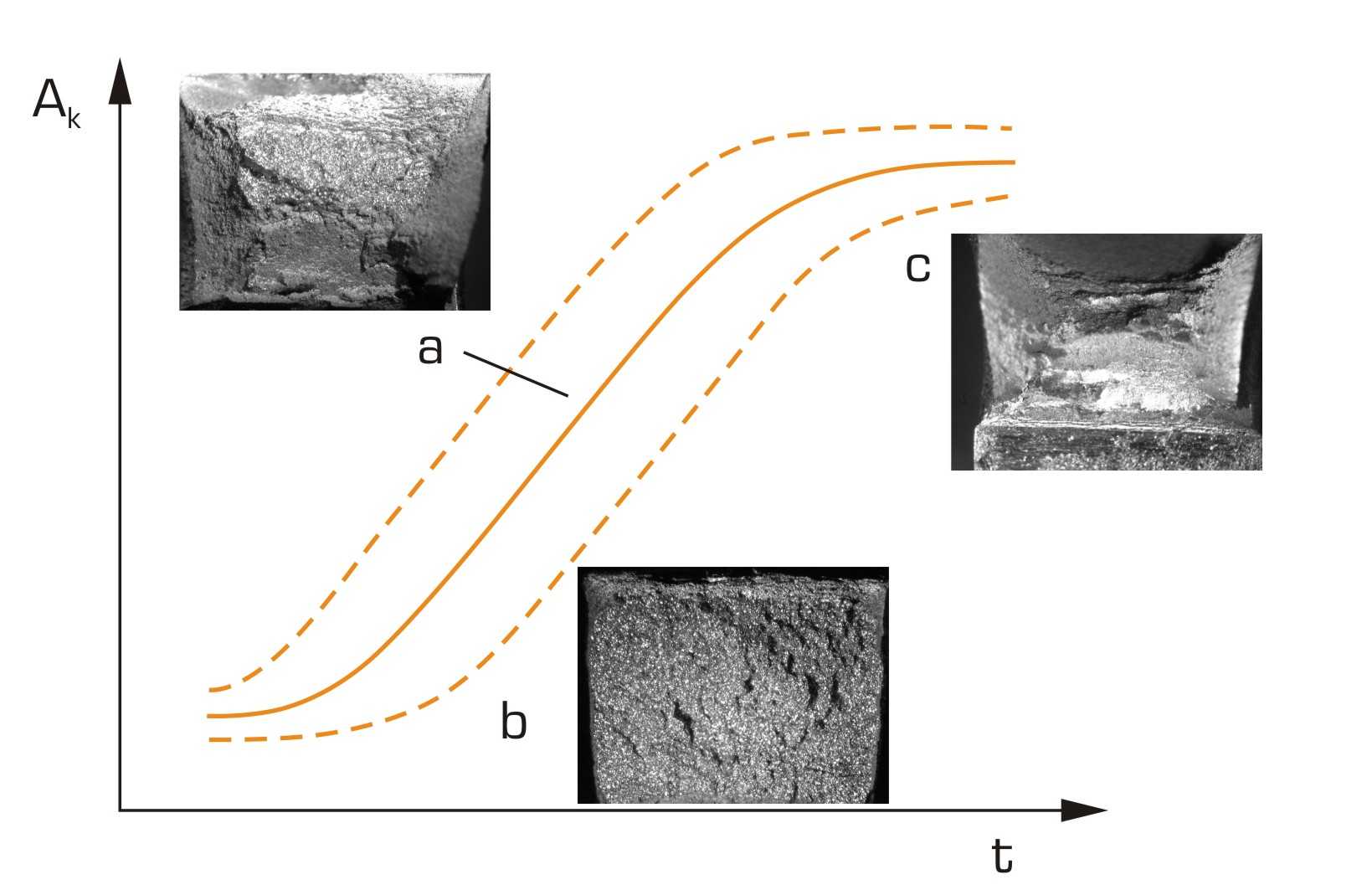

- enregistrement d´ un diagramme énergie de choc-température
- influence de la forme de l´ entaille, du matériau et de la température de l´éprouvette sur l´énergie de choc
Les grandes lignes
- essai de résilience Charpy avec capacité de travail accrue jusqu´à 300Nm
- mouton pendule basé sur les standards industriels / DIN EN ISO 148-1
- réalisation des essais en toute sécurité grâce à l´ activation à deux mains du mouton et à la cage de protection WP 410.50 disponible en option
Les caracté ristiques techniques
Mouton pendule
- capacité de travail
-- 150Nm
-- 300Nm (avec poids supplémentaires)
- mouton
-- poids: 9,9kg et 19,8kg (avec poids supplémentaires)
-- poids supplémentaires: 4x 2,475kg
-- vitesse d´ impact: 5,5m/s
-- longueur du pendule: 840mm
-- angle de chute: 150º
Appuis pour éprouvettes
- distance: 40mm
Éprouvettes de choc (en V ou en U ISO)
- Lxl: 10x10mm
Matériau des éprouvettes
- acier inoxydable 1.4301
230V, 50Hz, 1 phase
230V, 60Hz, 1 phase; 120V, 60Hz, 1 phase
UL/CSA en option
- détermination de l´énergie de choc
- détermination de la résilience
- évaluation des caractéristiques de la surface de rupture
- enregistrement d´ un diagramme énergie de choc-température
- influence de la forme de l´ entaille, du matériau et de la température de l´éprouvette sur l´énergie de choc
Les grandes lignes
- essai de résilience Charpy avec capacité de travail accrue jusqu´à 300Nm
- mouton pendule basé sur les standards industriels / DIN EN ISO 148-1
- réalisation des essais en toute sécurité grâce à l´ activation à deux mains du mouton et à la cage de protection WP 410.50 disponible en option
Les caracté ristiques techniques
Mouton pendule
- capacité de travail
-- 150Nm
-- 300Nm (avec poids supplémentaires)
- mouton
-- poids: 9,9kg et 19,8kg (avec poids supplémentaires)
-- poids supplémentaires: 4x 2,475kg
-- vitesse d´ impact: 5,5m/s
-- longueur du pendule: 840mm
-- angle de chute: 150º
Appuis pour éprouvettes
- distance: 40mm
Éprouvettes de choc (en V ou en U ISO)
- Lxl: 10x10mm
Matériau des éprouvettes
- acier inoxydable 1.4301
230V, 50Hz, 1 phase
230V, 60Hz, 1 phase; 120V, 60Hz, 1 phase
UL/CSA en option
Informations logistiques
Dimensions et poids Liste de livraison.
Des éprouvettes composées d´ autres matériaux sont disponibles comme accessoires.
Contenu didactique / Essais
- détermination de l´énergie de choc
- détermination de la résilience
- évaluation des caractéristiques de la surface de rupture
- enregistrement d´ un diagramme énergie de choc-température
- influence de la forme de l´ entaille, du matériau et de la température de l´éprouvette sur l´énergie de choc
Les grandes lignes
- essai de résilience Charpy avec capacité de travail accrue jusqu´à 300Nm
- mouton pendule basé sur les standards industriels / DIN EN ISO 148-1
- réalisation des essais en toute sécurité grâce à l´ activation à deux mains du mouton et à la cage de protection WP 410.50 disponible en option
Les caracté ristiques techniques
Mouton pendule
- capacité de travail
-- 150Nm
-- 300Nm (avec poids supplémentaires)
- mouton
-- poids: 9,9kg et 19,8kg (avec poids supplémentaires)
-- poids supplémentaires: 4x 2,475kg
-- vitesse d´ impact: 5,5m/s
-- longueur du pendule: 840mm
-- angle de chute: 150º
Appuis pour éprouvettes
- distance: 40mm
Éprouvettes de choc (en V ou en U ISO)
- Lxl: 10x10mm
Matériau des éprouvettes
- acier inoxydable 1.4301
230V, 50Hz, 1 phase
230V, 60Hz, 1 phase; 120V, 60Hz, 1 phase
UL/CSA en option
Dimensions et poids
Lxlxh: 800x600x1460mm
Poids: env. 360kg
Liste de livraison
1 banc d´ essai
1 jeu de poids supplémentaires
1 jeu d´é prouvettes de choc en V ISO en acier inoxydable (10 unités)
1 documentation didactique
Des éprouvettes composées d´ autres matériaux sont disponibles comme accessoires.
Contenu didactique / Essais
- détermination de l´énergie de choc
- détermination de la résilience
- évaluation des caractéristiques de la surface de rupture
- enregistrement d´ un diagramme énergie de choc-température
- influence de la forme de l´ entaille, du matériau et de la température de l´éprouvette sur l´énergie de choc
Les grandes lignes
- essai de résilience Charpy avec capacité de travail accrue jusqu´à 300Nm
- mouton pendule basé sur les standards industriels / DIN EN ISO 148-1
- réalisation des essais en toute sécurité grâce à l´ activation à deux mains du mouton et à la cage de protection WP 410.50 disponible en option
Les caracté ristiques techniques
Mouton pendule
- capacité de travail
-- 150Nm
-- 300Nm (avec poids supplémentaires)
- mouton
-- poids: 9,9kg et 19,8kg (avec poids supplémentaires)
-- poids supplémentaires: 4x 2,475kg
-- vitesse d´ impact: 5,5m/s
-- longueur du pendule: 840mm
-- angle de chute: 150º
Appuis pour éprouvettes
- distance: 40mm
Éprouvettes de choc (en V ou en U ISO)
- Lxl: 10x10mm
Matériau des éprouvettes
- acier inoxydable 1.4301
230V, 50Hz, 1 phase
230V, 60Hz, 1 phase; 120V, 60Hz, 1 phase
UL/CSA en option
Dimensions et poids
Lxlxh: 800x600x1460mm
Poids: env. 360kg
Liste de livraison
1 banc d´ essai
1 jeu de poids supplémentaires
1 jeu d´é prouvettes de choc en V ISO en acier inoxydable (10 unités)
1 documentation didactique
Poids: 360 Kg Delai de livraison estimé : 18 semaines
