Cet accessoire, conçu pour l´ appareil d´ essai WP 300, permet de réaliser des essais de ressort à l´ aide de deux ressorts différents.

Dans la pratique, la constante de rappel d´ un ressort est souvent nécessaire car elle indique le rapport entre la force du ressort et la déformation, également appelé débattement.

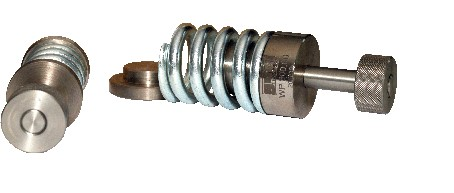

Cet accessoire est composé de deux logements de ressort, de deux pièces de compression et de deux ressorts hélicoïdaux différents.

Le dispositif résultant est serré dans le domaine de traction de l´ appareil d´ essai WP 300 entre la traverse inférieure et la traverse fixe.

La charge du ressort hélicoïdal est exercée par une plaque de compression dans l´ appareil d´ essai WP 300.



Caractéristiques techniques

Ressort hélicoïdal 1

diamètre de fil: Ø 10mm

diamètre d´ enroulement extérieur: Ø 46mm

longueur sans charge: 67mm

pas: 22,8mm

constante de rappel: 873,4N/mm

matériau: fil d´ acier à ressort selon la norme DIN 2076-C

Ressort hélicoïdal 2

diamètre de fil: Ø 10mm

diamètre d´ enroulement extérieur: Ø 60mm

longueur sans charge: 75mm

pas: 1857mm

constante de rappel: 232,9N/mm

matériau: fil d´ acier à ressort selon la norme DIN 2076-C

Dimensions et poids

Dxh: 1x 60x95mm, 1x 50x87mm



Contenu didactique/essais

essais de ressort sur l´ appareil d´ essai WP 300

rapport linéaire entre la force du ressort et le débattement

détermination de la constante de rappel k

Liste de livraison

2 logements

2 ressorts hélicoïdaux

2 jeu d´ accessoires

Delai de livraison estimé : 5 semaines
