Ref: EWTGUWL440
WL 440 Convection libre et forcée avec géométries plane, cylindrique, faisceau tubulaire (Réf. 060.4
Avec interface PC USB et logiciel inclus
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 La convection fait partie des trois formes principales du transfert de chaleur.
Il se produit un transport de chaleur lié à la matière. Lors de la convection, le fluide est en mouvement.
Le WL 440 offre des essais de base permettant un enseignement ciblé sur le thème de la convection libre et forcée sur différents éléments de chauffage.

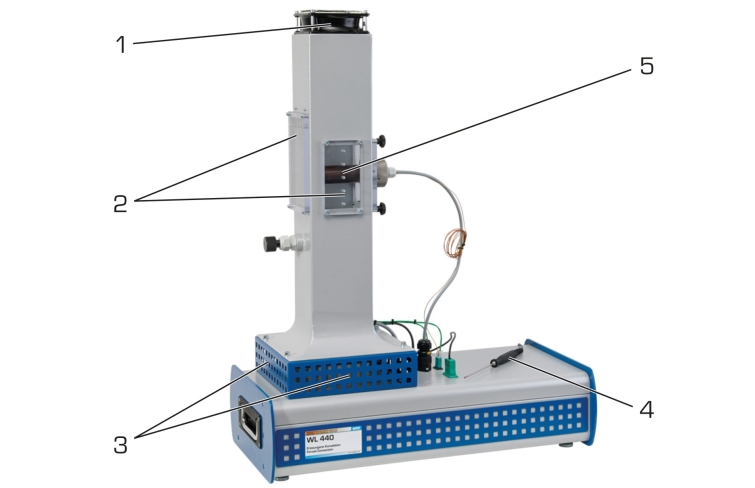

Le c\f2\u339?ur de l´ appareil d´ essai est constitué d´ un conduit d´ air vertical dans lequel différents éléments de chauffage sont insérés.
Un ventilateur axial se trouve sur le haut du conduit d´ air.
Le ventilateur aspire de l´ air ambiant et le transporte à travers le conduit d´ air.
L´ air passe un élément de chauffage et absorbe au passage de la chaleur.

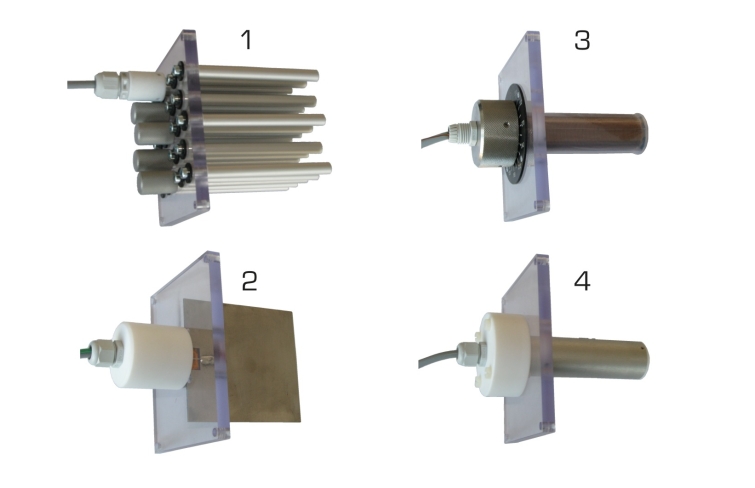

Quatre éléments ayant des géométries différentes sont à disposition.

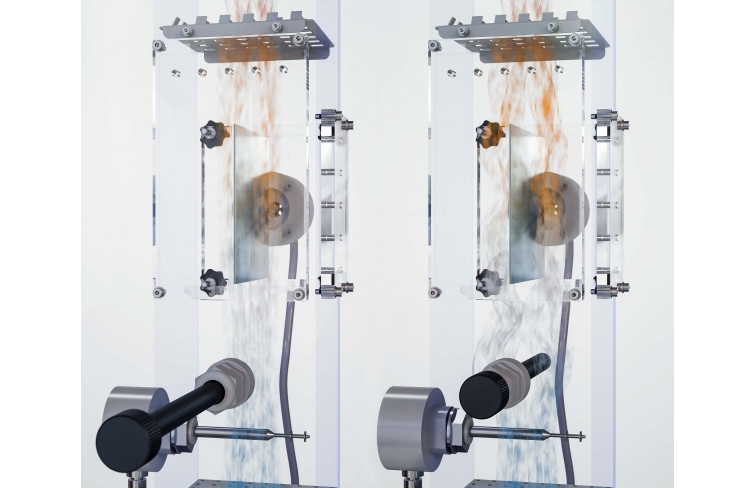

Pour l´é tude de la convection libre, deux des quatre éléments de chauffage peuvent être utilisés en dehors du conduit d´ air.
Les éléments de chauffage sont conçus de telle façon qu´ ils dégagent de la chaleur seulement par leur surface.
Leur forme compacte assure le chauffage rapide.
L´ appareil d´ essai est équipé, au niveau de l´ entrée et de la sortie du conduit d´ air, de capteurs de température.
La vitesse de l´ air est mesurée pour qu´ il soit possible de déterminer le débit de l´écoulement d´ air.

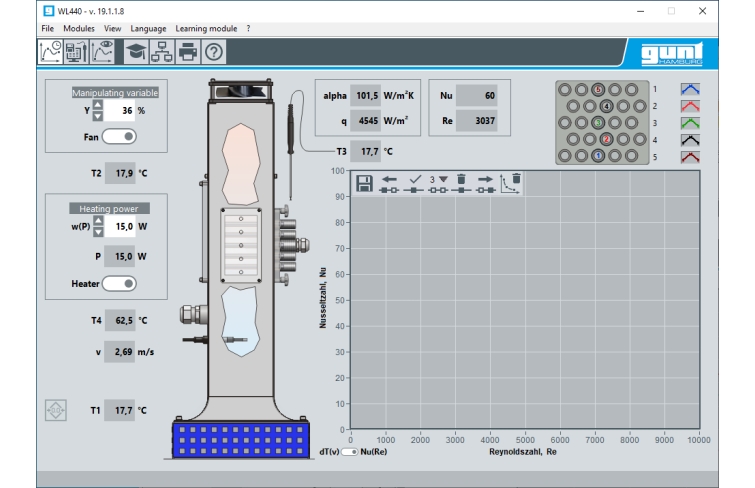

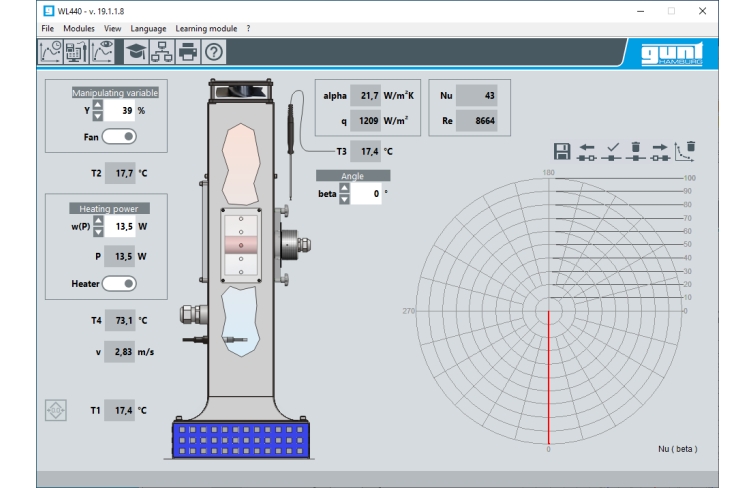

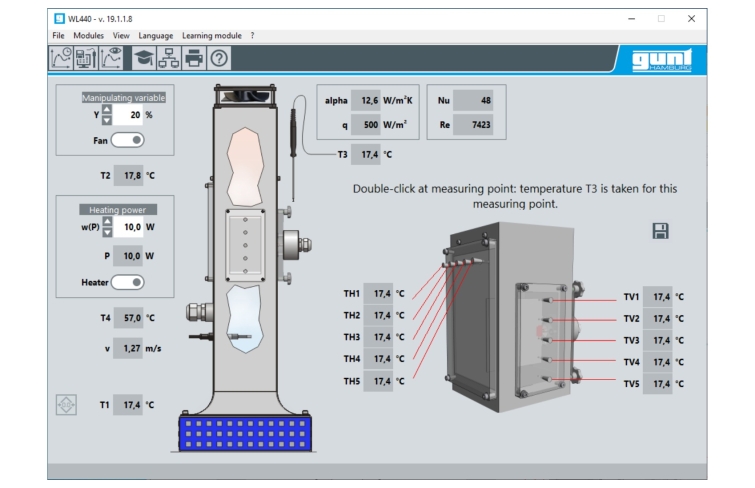

La puissance de chauffe et le débit de l´écoulement sont ajustés et affichés par l´ intermédiaire du logiciel.
La technique de mesure assistée par microprocesseur est bien protégée à l´ intérieur du boîtier.
Le logiciel GUNT se compose d´ un logiciel pour la commande de l´ installation et l´ acquisition de données, et d´ un logiciel d´ apprentissage.

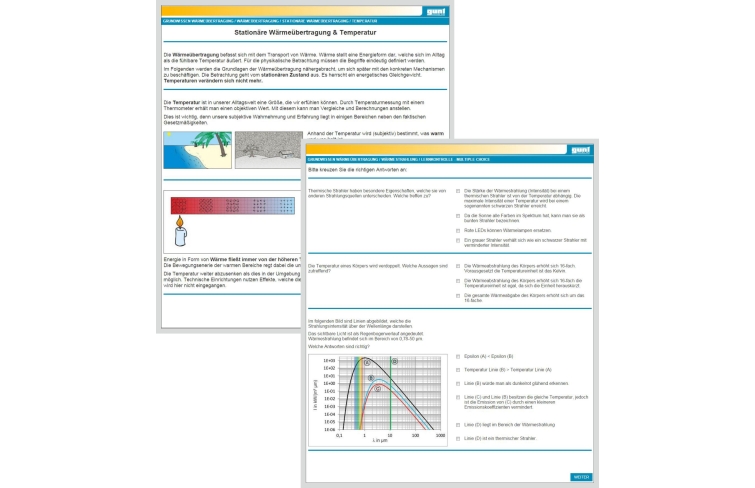

Le logiciel d´ apprentissage contribue dans une grande mesure à la compréhension des principes de base théoriques par des textes explicatifs et des illustrations.
Avec l´ aide d´ un système auteur, le professeur peut créer d´ autres exercices.
La commande et l´ utilisation de l´ appareil d´ essai s´ effectuent par l´ intermédiaire d´ un PC (non inclus) connecté par une interface USB.
Un nombre quelconque de postes de travail équipés du logiciel GUNT peut être utilisé pour l´ observation et l´évaluation des essais via une connexion LAN/WLAN en utilisant une seule licence.
d\fs16\lang1036 La convection fait partie des trois formes principales du transfert de chaleur.
Il se produit un transport de chaleur lié à la matière. Lors de la convection, le fluide est en mouvement.
Le WL 440 offre des essais de base permettant un enseignement ciblé sur le thème de la convection libre et forcée sur différents éléments de chauffage.
Le c\f2\u339?ur de l´ appareil d´ essai est constitué d´ un conduit d´ air vertical dans lequel différents éléments de chauffage sont insérés.
Un ventilateur axial se trouve sur le haut du conduit d´ air.
Le ventilateur aspire de l´ air ambiant et le transporte à travers le conduit d´ air.
L´ air passe un élément de chauffage et absorbe au passage de la chaleur.
Quatre éléments ayant des géométries différentes sont à disposition.
Pour l´é tude de la convection libre, deux des quatre éléments de chauffage peuvent être utilisés en dehors du conduit d´ air.
Les éléments de chauffage sont conçus de telle façon qu´ ils dégagent de la chaleur seulement par leur surface.
Leur forme compacte assure le chauffage rapide.
L´ appareil d´ essai est équipé, au niveau de l´ entrée et de la sortie du conduit d´ air, de capteurs de température.
La vitesse de l´ air est mesurée pour qu´ il soit possible de déterminer le débit de l´écoulement d´ air.
La puissance de chauffe et le débit de l´écoulement sont ajustés et affichés par l´ intermédiaire du logiciel.
La technique de mesure assistée par microprocesseur est bien protégée à l´ intérieur du boîtier.
Le logiciel GUNT se compose d´ un logiciel pour la commande de l´ installation et l´ acquisition de données, et d´ un logiciel d´ apprentissage.
Le logiciel d´ apprentissage contribue dans une grande mesure à la compréhension des principes de base théoriques par des textes explicatifs et des illustrations.
Avec l´ aide d´ un système auteur, le professeur peut créer d´ autres exercices.
La commande et l´ utilisation de l´ appareil d´ essai s´ effectuent par l´ intermédiaire d´ un PC (non inclus) connecté par une interface USB.
Un nombre quelconque de postes de travail équipés du logiciel GUNT peut être utilisé pour l´ observation et l´évaluation des essais via une connexion LAN/WLAN en utilisant une seule licence.
Contenu didactique / Essais
- convection libre et forcée
- calcul des transferts de chaleur convectifs sur différentes géométries
plaque plane
cylindre
faisceau tubulaire
- détermination expérimentale du nombre de Nusselt
- calcul de grandeurs caractéristiques typiques du transfert de chaleur
nombre de Nusselt
nombre de Reynolds
- rapport entre formation d´é coulement et transfert de chaleur pendant l´ essai
- description du processus non stationnaire de chauffage
- GUNT-E-Learning
cours multimédia en ligne, qui permet un apprentissage indépendant du temps et du lieu
accès via un navigateur Internet
logiciel d´ apprentissage avec différents modules d´ apprentissage
cours sur les principes de base
des cours thématiques détaillés
contrôle par un examen ciblé du contenu didactique
système auteur avec éditeur pour l´ intégration de son propre contenu local dans le logiciel d´ apprentissage
Les grandes lignes
- convection libre et forcée en prenant l´ exemple de différents éléments de chauffage
- capacité de mise en réseau: l´ accès en réseau aux essais en cours par un nombre quelconque de postes de travail externes
- logiciel GUNT: logiciel d´ apprentissage, acquisition de données et logiciel d´ apprentissage
- E-Learning: documentation didactique multimédia disponible en ligne
Les caractéristiques techniques
Conduit d´ air
- section d´é coulement: 120x120mm
- hauteur: env. 0,6m
Éléments de chauffage, limitation de la températ ure: 90ºC
- faisceau tubulaire, nombre de tubes: 23
un tube chauffé, position variable
puissance de chauffe: 20W
surface d´é change de chaleur: 31,41cm²
- cylindre avec une température homogène de surface
puissance de chauffe: 20W
surface d´é change de chaleur: 111cm²
- plaque
puissance de chauffe: 40W
surface d´é change de chaleur: 2x 100cm²
- cylindre avec film chauffant pour examiner le transfert de chaleur:
d\fi720 puissance: 40W, surface: 111cm²
dSoufflantes axiales
- débit max.: 500m³ /h
- différence de pression: env. 950Pa
- puissance absorbée: 90W
Plages de mesure
- vitesse de l´ air: 0...10m/s
- température: 4x 0...325ºC
- puissance de chauffe: 0...50W
230V, 50Hz, 1 phase
- convection libre et forcée
- calcul des transferts de chaleur convectifs sur différentes géométries
plaque plane
cylindre
faisceau tubulaire
- détermination expérimentale du nombre de Nusselt
- calcul de grandeurs caractéristiques typiques du transfert de chaleur
nombre de Nusselt
nombre de Reynolds
- rapport entre formation d´é coulement et transfert de chaleur pendant l´ essai
- description du processus non stationnaire de chauffage
- GUNT-E-Learning
cours multimédia en ligne, qui permet un apprentissage indépendant du temps et du lieu
accès via un navigateur Internet
logiciel d´ apprentissage avec différents modules d´ apprentissage
cours sur les principes de base
des cours thématiques détaillés
contrôle par un examen ciblé du contenu didactique
système auteur avec éditeur pour l´ intégration de son propre contenu local dans le logiciel d´ apprentissage
Les grandes lignes
- convection libre et forcée en prenant l´ exemple de différents éléments de chauffage
- capacité de mise en réseau: l´ accès en réseau aux essais en cours par un nombre quelconque de postes de travail externes
- logiciel GUNT: logiciel d´ apprentissage, acquisition de données et logiciel d´ apprentissage
- E-Learning: documentation didactique multimédia disponible en ligne
Les caractéristiques techniques
Conduit d´ air
- section d´é coulement: 120x120mm
- hauteur: env. 0,6m
Éléments de chauffage, limitation de la températ ure: 90ºC
- faisceau tubulaire, nombre de tubes: 23
un tube chauffé, position variable
puissance de chauffe: 20W
surface d´é change de chaleur: 31,41cm²
- cylindre avec une température homogène de surface
puissance de chauffe: 20W
surface d´é change de chaleur: 111cm²
- plaque
puissance de chauffe: 40W
surface d´é change de chaleur: 2x 100cm²
- cylindre avec film chauffant pour examiner le transfert de chaleur:
d\fi720 puissance: 40W, surface: 111cm²
dSoufflantes axiales
- débit max.: 500m³ /h
- différence de pression: env. 950Pa
- puissance absorbée: 90W
Plages de mesure
- vitesse de l´ air: 0...10m/s
- température: 4x 0...325ºC
- puissance de chauffe: 0...50W
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 670x350x880mm;
Poids: env. 25kg
Nécessaire au fonctionnement
PC avec Windows
Liste de livraison
1 appareil d´ essai
1 logiciel GUNT + câble USB
1 documentation didactique
Lxlxh: 670x350x880mm;
Poids: env. 25kg
Nécessaire au fonctionnement
PC avec Windows
Liste de livraison
1 appareil d´ essai
1 logiciel GUNT + câble USB
1 documentation didactique
