WL 430 Conduction thermique et convection (Réf. 060.43000)
Avec interface PC USB et logiciel inclus
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 La conduction thermique et la convection font partie des trois formes principales du transfert de chaleur, et se produisent souvent en même temps.

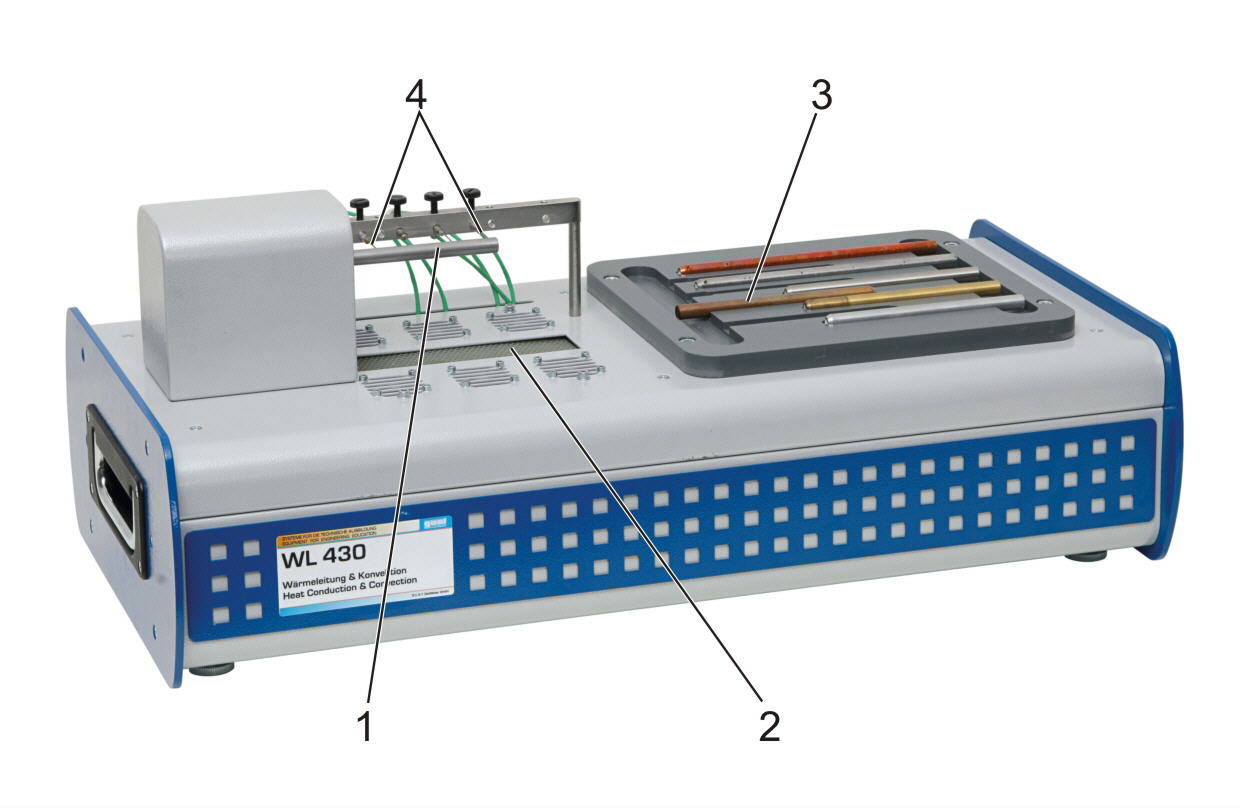

Le WL 430 permet de réaliser des essais de base sur les deux formes du transfert de chaleur: conduction thermique et convection.
Différentes éprouvettes de métal constituent le point focal de l´ appareil.

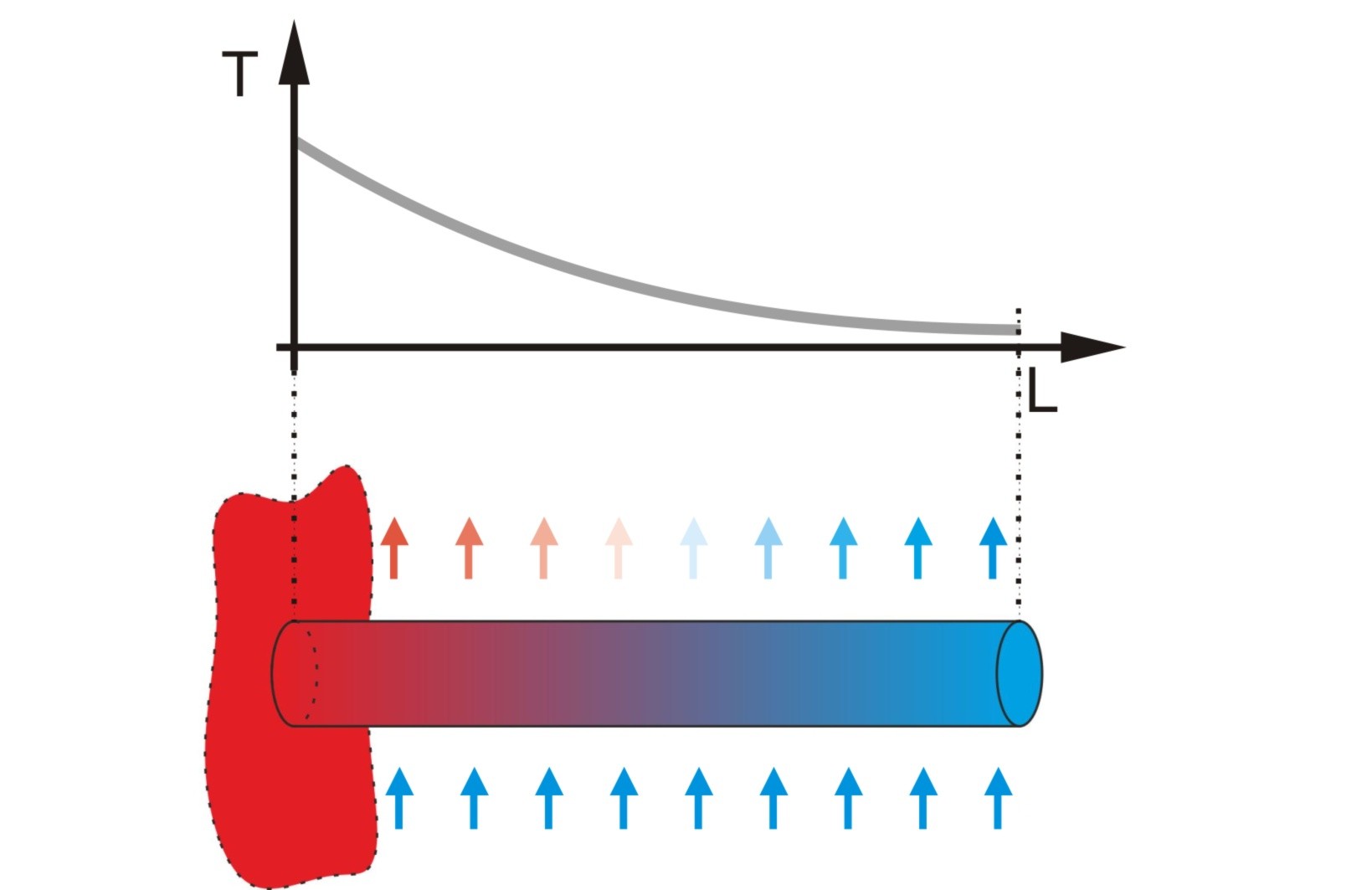

Une des éprouvettes est posée sur un dispositif de chauffage et chauffée sur un côté.
La chaleur est guidée à travers l´éprouvette avant d´être dégagée vers l´ environnement.
L´é prouvette insérée se comporte comme un anneau de refroidissement.
On trouve également six ventilateurs sur la face inférieure de l´éprouvette.
Pour influencer le transfert de chaleur convectif, le débit d´ air des ventilateurs est réglable en continu.
L´é coulement d´ air est guidé de manière homogène autour de l´éprouvette.
Il est ainsi possible, en plus de l´ essai avec de l´ air au repos (convection libre), de réaliser des essais avec de l´ air en écoulement (convection forcée).
L´ influence des différents matériaux sur la conduction thermique est mise en évidence par la comparaison entre différentes éprouvettes.
L´ appareil d´ essai est équipé de cinq capteurs de température.

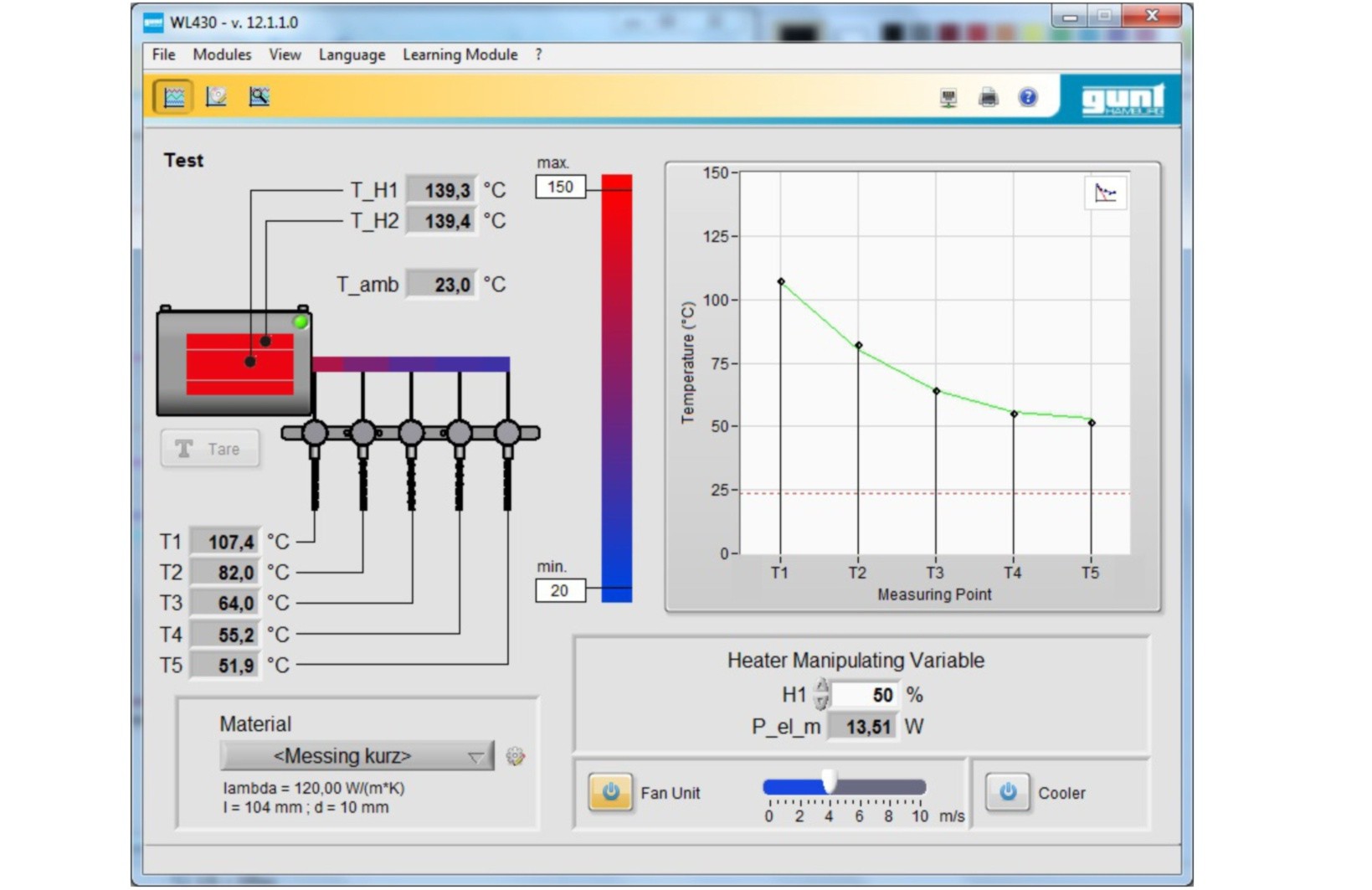

La puissance de chauffe et la vitesse de l´é coulement d´ air sont ajustées et affichées par l´ intermédiaire du logiciel.
La technique de mesure assistée par microprocesseur est bien protégée à l´ intérieur du boîtier.
Le logiciel GUNT se compose d´ un logiciel pour la commande de l´ installation et l´ acquisition de données, et d´ un logiciel d´ apprentissage.
Le logiciel d´ apprentissage contribue dans une grande mesure à la compréhension des principes de base théoriques par des textes explicatifs et des illustrations.
Avec l´ aide d´ un système auteur, le professeur peut créer d´ autres exercices.
La commande et l´ utilisation de l´ appareil d´ essai s´ effectuent par l´ intermédiaire d´ un PC (non inclus) connecté par une interface USB.
Un nombre quelconque de postes de travail équipés du logiciel GUNT peut être utilisé pour l´ observation et l´évaluation des essais via une connexion LAN/WLAN en utilisant une seule licence.
d\fs16\lang1036 La conduction thermique et la convection font partie des trois formes principales du transfert de chaleur, et se produisent souvent en même temps.
Le WL 430 permet de réaliser des essais de base sur les deux formes du transfert de chaleur: conduction thermique et convection.
Différentes éprouvettes de métal constituent le point focal de l´ appareil.
Une des éprouvettes est posée sur un dispositif de chauffage et chauffée sur un côté.
La chaleur est guidée à travers l´éprouvette avant d´être dégagée vers l´ environnement.
L´é prouvette insérée se comporte comme un anneau de refroidissement.
On trouve également six ventilateurs sur la face inférieure de l´éprouvette.
Pour influencer le transfert de chaleur convectif, le débit d´ air des ventilateurs est réglable en continu.
L´é coulement d´ air est guidé de manière homogène autour de l´éprouvette.
Il est ainsi possible, en plus de l´ essai avec de l´ air au repos (convection libre), de réaliser des essais avec de l´ air en écoulement (convection forcée).
L´ influence des différents matériaux sur la conduction thermique est mise en évidence par la comparaison entre différentes éprouvettes.
L´ appareil d´ essai est équipé de cinq capteurs de température.
La puissance de chauffe et la vitesse de l´é coulement d´ air sont ajustées et affichées par l´ intermédiaire du logiciel.
La technique de mesure assistée par microprocesseur est bien protégée à l´ intérieur du boîtier.
Le logiciel GUNT se compose d´ un logiciel pour la commande de l´ installation et l´ acquisition de données, et d´ un logiciel d´ apprentissage.
Le logiciel d´ apprentissage contribue dans une grande mesure à la compréhension des principes de base théoriques par des textes explicatifs et des illustrations.
Avec l´ aide d´ un système auteur, le professeur peut créer d´ autres exercices.
La commande et l´ utilisation de l´ appareil d´ essai s´ effectuent par l´ intermédiaire d´ un PC (non inclus) connecté par une interface USB.
Un nombre quelconque de postes de travail équipés du logiciel GUNT peut être utilisé pour l´ observation et l´évaluation des essais via une connexion LAN/WLAN en utilisant une seule licence.
