Durant le transport de chaleur réel entre deux corps, le transfert de chaleur a lieu en règle générale à la fois par le biais de la convection ou de la conduction thermique, et par le transport non lié à la matière, donc le rayonnement.
Il est difficile de déterminer les différentes quantités de chaleur d'un type de transfert.
Le banc dessai WL 377 permet de distinguer les différentes quantités de chaleur liées à chaque type de transfert.

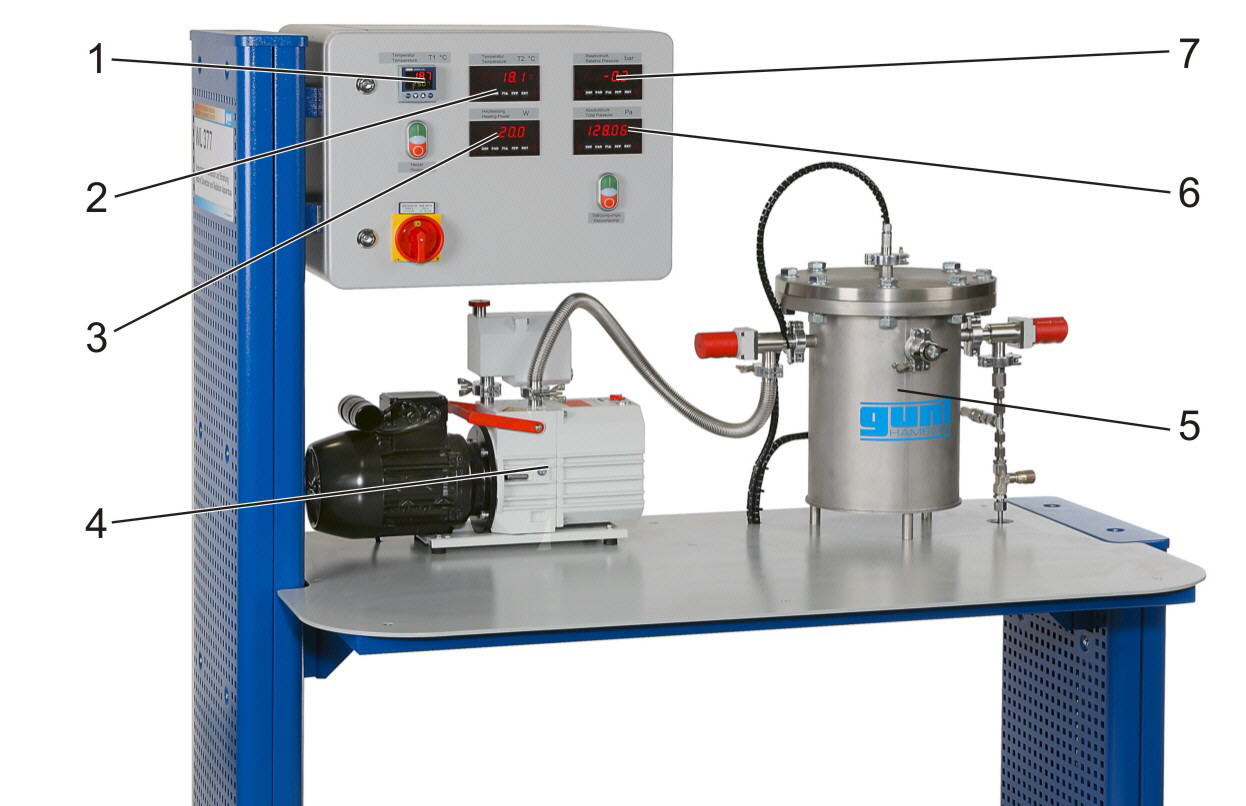

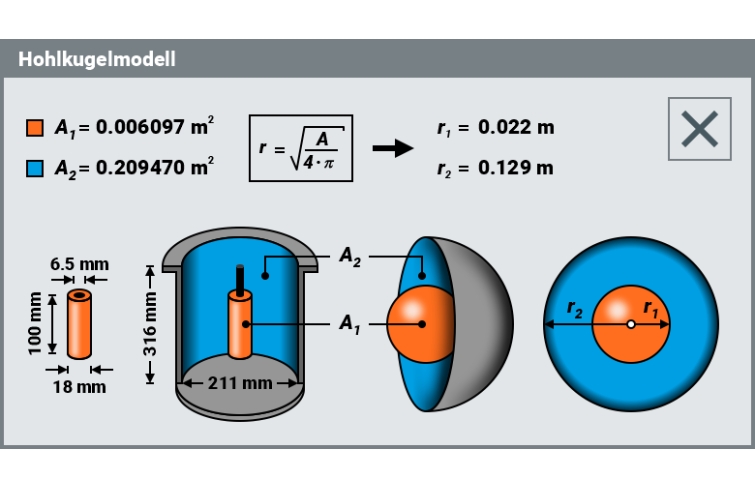

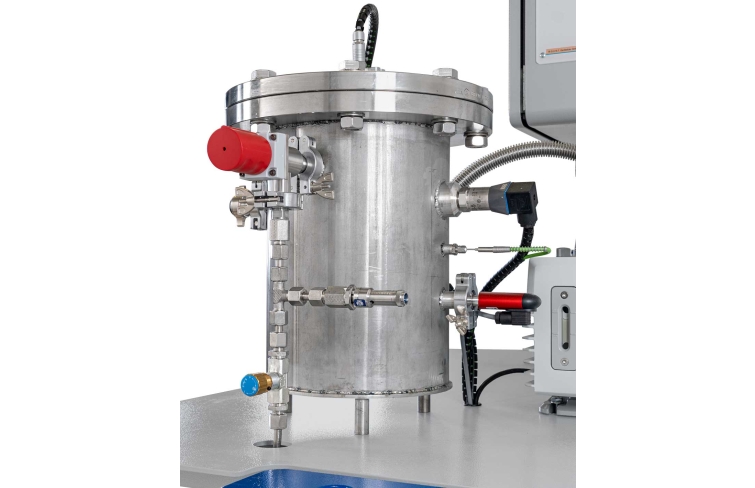

Un cylindre en métal situé dans un réservoir sous pression en constitue l'élément principal.
Au milieu du cylindre, on trouve un élément chauffant dont la température est régulée.
Des capteurs enregistrent la température de la paroi du cylindre et de la puissance de chauffe.
Ce cylindre en métal permet d'étudier le transfert de chaleur entre l'élément chauffant et la paroi du réservoir.
Le réservoir sous pression peut être mis sous vide ou en surpression.

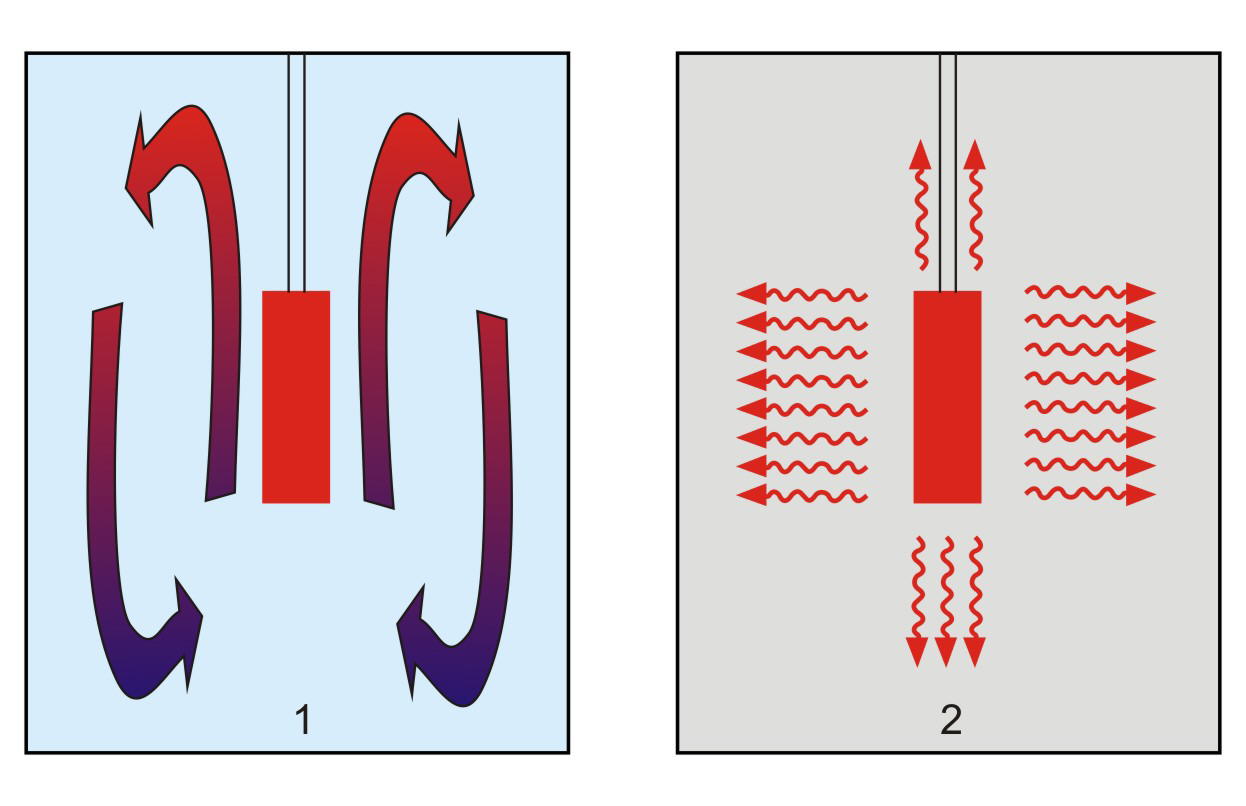

Dans le vide, le transport de chaleur a lieu essentiellement par le biais du rayonnement.
Lorsque le réservoir est rempli de gaz et est en surpression, la chaleur est en plus transférée par convection.
Il est possible de comparer le transfert de chaleur dans différents gaz.
En dehors de l'air, on peut utiliser par exemple de l'azote, de l'hélium ou du dioxyde de carbone.

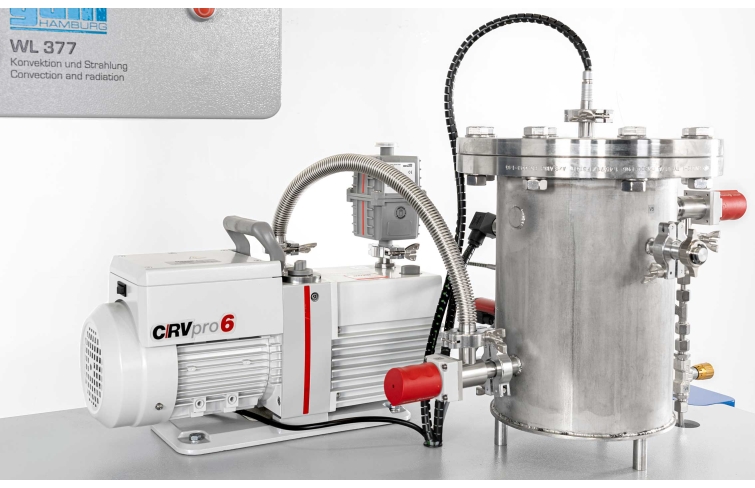

Une pompe à palettes produit des dépressions pouvant aller jusqu'à env. 0,02mbar.
Une surpression pouvant atteindre 1bar peut être obtenue avec de l'air comprimé.
Deux capteurs de pression ayant les plages de mesures adéquates sont à disposition pour la mesure de la pression: la dépression est enregistrée avec un capteur Pirani, pour les essais avec un cylindre rempli, on utilise un capteur piézorésistif.
Les valeurs mesurées peuvent être lues sur des affichages numériques.

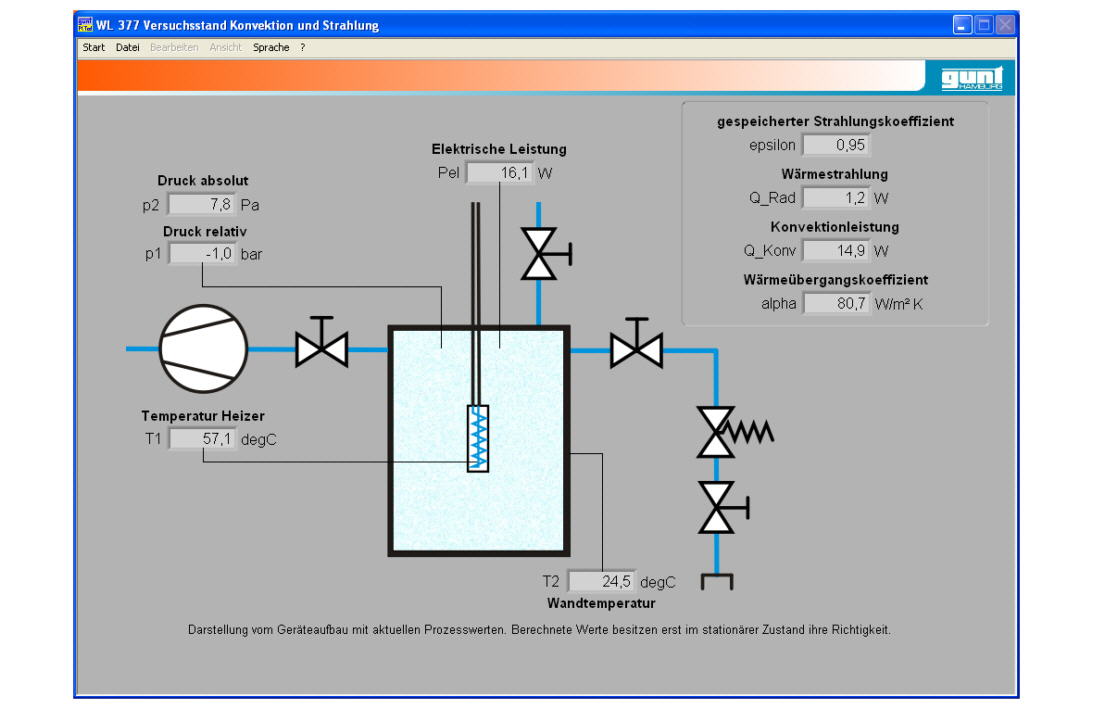

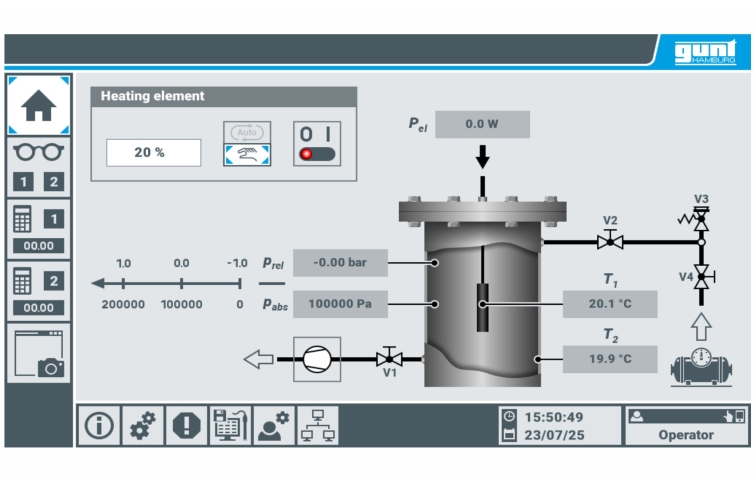

Les valeurs sont transmises à un PC afin dy être évaluées à laide du logiciel GUNT fourni.
La transmission des données au PC se fait par une interface USB.

Techniques > Thermique > Principes de base thermodynamique > Principes de la transmission de chaleur
Techniques > Génie des Procédés > Principes de base du génie des procédés > Transfert de chaleur et de masse

Poids: 160 Kg
Delai de livraison estimé : 16 semaines
