Ref: EWTGUWL320
WL 320 Tour de refroidissement par voie humide (Réf. 060.32000)
Contient déjà un modèle de tour type 1, avec interface PC USB et logiciel inclus
Les tours de refroidissement par voie humide sont une sorte de refroidissement en circuit fermé et d'évacuation de chaleur qui a fait ses preuves.
Les domaines d'utilisation typiques sont: la climatisation, l'industrie lourde ainsi que les centrales électriques.
L'eau qui est à refroidir est pulvérisée sur des surfaces de ruissellement dans les tours de refroidissement par voie humide.
L'eau et l'air entrent directement en contact par contre-courant.
L'eau est alors refroidie par convection. Une partie de l'eau s'évapore et la chaleur d'évaporation extraite refroidit en plus l'eau.

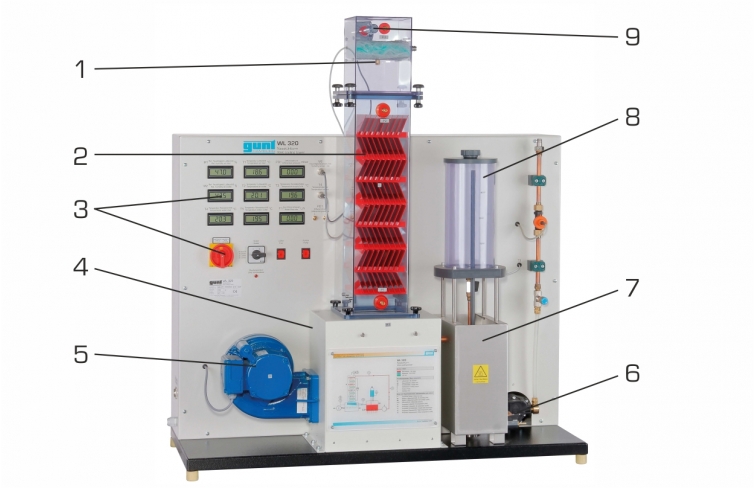

Le WL 320 étudie les principaux éléments et le principe d'une tour de refroidissement par voie humide à ventilation forcée.

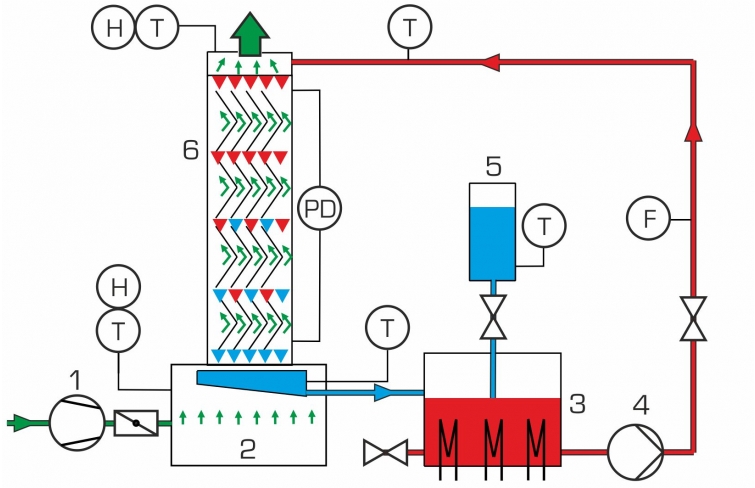

L'eau est chauffée dans un réservoir et transportée vers le pulvérisateur au moyen d'une pompe.
Le pulvérisateur pulvérise l'eau à refroidir sur la surface de ruissellement.
L'eau ruisselle de haut en bas le long de la surface de ruissellement pendant que l'air circule de bas en haut.
La chaleur est directement transférée de l'eau à l'air par convection et évaporation.
La quantité d'eau évaporée est prise en compte.
L'écoulement d'air est produit par un ventilateur et ajusté par une vanne papillon.
La colonne de refroidissement est transparente de sorte que la surface de ruisselement et l'eau qui ruisselle puissent être facilement observés.

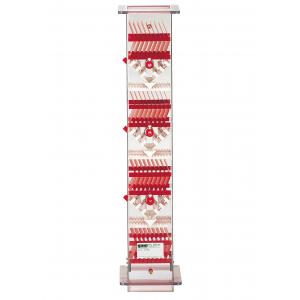

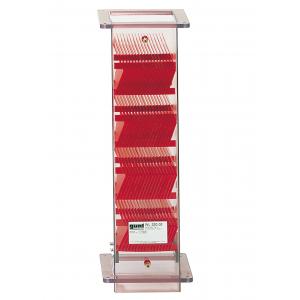

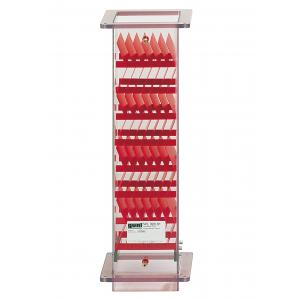

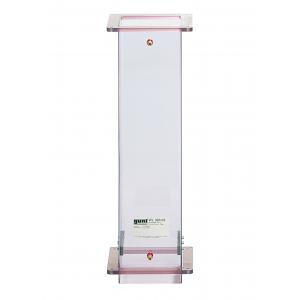

Les colonnes de refroidissement remplaçables WL 320.01 - WL 320.04) permettent des études comparatives.
Tous les paramètres importants du procédé sont pris en compte (le débit volumétrique d'air, des températures de l'air et de l'eau l'humidité de l'air, le débit d'eau).
Les valeurs mesurées peuvent être lues sur des affichages numériques.
Les valeurs sont transmises vers un PC afin dy être évaluées à laide dun logiciel fourni.
La transmission des données au PC se fait par une interface USB.

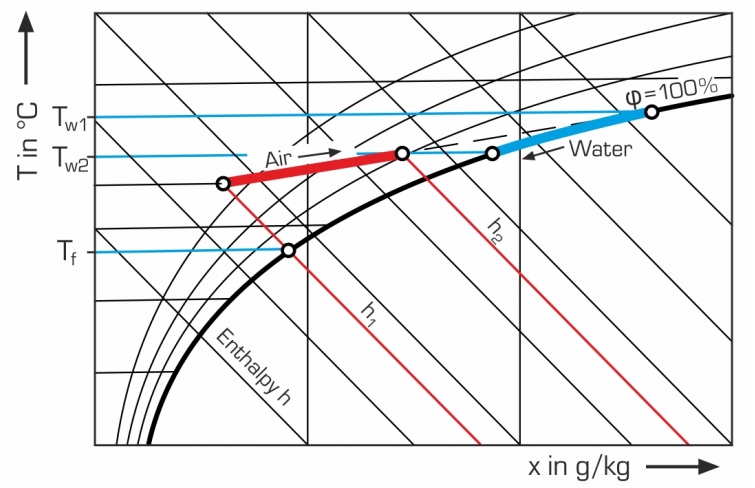

Les changements d'état de l'air sont représentés sur un diagramme h,x.
Les domaines d'utilisation typiques sont: la climatisation, l'industrie lourde ainsi que les centrales électriques.
L'eau qui est à refroidir est pulvérisée sur des surfaces de ruissellement dans les tours de refroidissement par voie humide.
L'eau et l'air entrent directement en contact par contre-courant.
L'eau est alors refroidie par convection. Une partie de l'eau s'évapore et la chaleur d'évaporation extraite refroidit en plus l'eau.
Le WL 320 étudie les principaux éléments et le principe d'une tour de refroidissement par voie humide à ventilation forcée.
L'eau est chauffée dans un réservoir et transportée vers le pulvérisateur au moyen d'une pompe.
Le pulvérisateur pulvérise l'eau à refroidir sur la surface de ruissellement.
L'eau ruisselle de haut en bas le long de la surface de ruissellement pendant que l'air circule de bas en haut.
La chaleur est directement transférée de l'eau à l'air par convection et évaporation.
La quantité d'eau évaporée est prise en compte.
L'écoulement d'air est produit par un ventilateur et ajusté par une vanne papillon.
La colonne de refroidissement est transparente de sorte que la surface de ruisselement et l'eau qui ruisselle puissent être facilement observés.
Les colonnes de refroidissement remplaçables WL 320.01 - WL 320.04) permettent des études comparatives.
Tous les paramètres importants du procédé sont pris en compte (le débit volumétrique d'air, des températures de l'air et de l'eau l'humidité de l'air, le débit d'eau).
Les valeurs mesurées peuvent être lues sur des affichages numériques.
Les valeurs sont transmises vers un PC afin dy être évaluées à laide dun logiciel fourni.
La transmission des données au PC se fait par une interface USB.
Les changements d'état de l'air sont représentés sur un diagramme h,x.
Contenu didactique / Essais
- bases thermodynamiques d'une tour de refroidissement par voie humide
- changements d'état de l'air dans le diagramme h,x
- détermination de la puissance frigorifique
- bilans énergétiques
- calcul des paramètres du procédé, comme l'écart écart entre les limites de refroidissement, largeur de la zone de réfrigération, etc.
- en combinaison avec les colonnes de refroidissement WL 320.01-WL 320.04
-- comparaison entre différentes surfaces de ruissellement
Les grandes lignes
- principe et grandeurs caractéristiques d'une tour de refroidissement par voie humide à ventilation forcée
- colonne de refroidissement transparente et facile à remplacer avec surface de ruissellement
- 4 colonnes de refroidissement supplémentaires disponibles comme accessoires
- bases thermodynamiques d'une tour de refroidissement par voie humide
- changements d'état de l'air dans le diagramme h,x
- détermination de la puissance frigorifique
- bilans énergétiques
- calcul des paramètres du procédé, comme l'écart écart entre les limites de refroidissement, largeur de la zone de réfrigération, etc.
- en combinaison avec les colonnes de refroidissement WL 320.01-WL 320.04
-- comparaison entre différentes surfaces de ruissellement
Les grandes lignes
- principe et grandeurs caractéristiques d'une tour de refroidissement par voie humide à ventilation forcée
- colonne de refroidissement transparente et facile à remplacer avec surface de ruissellement
- 4 colonnes de refroidissement supplémentaires disponibles comme accessoires
Caractéristiques techniques
Colonne de refroidissement
- surface spécifique de la surface de ruissellement: 110m2/m3, section: 150x150mm
Mesure du débit volumétrique dair par diaphragme: Ø 80mm
Dispositif de chauffage
- ajustable sur 3 niveaux: 500W / 1000W / 1500W
Thermostat: se débranchant à 50°C
Ventilateur
- puissance absorbée: 250W
- différence de pression max.: 4,3mbar
- débit volumétrique max.: 13m3/min
Pompe
- hauteur de refoulement max.: 70m
- débit de refoulement max.: 100L/h
Réservoir deau supplémentaire: 4,2L
Plages de mesure
- pression différentielle: 0…10mbar (air)
- débit: 12…360L/h (eau)
- température: 2x 0…50°C, 3x 0…100°C
- humidité rel.: 10…100%
230V, 50Hz, 1 phase
Colonne de refroidissement
- surface spécifique de la surface de ruissellement: 110m2/m3, section: 150x150mm
Mesure du débit volumétrique dair par diaphragme: Ø 80mm
Dispositif de chauffage
- ajustable sur 3 niveaux: 500W / 1000W / 1500W
Thermostat: se débranchant à 50°C
Ventilateur
- puissance absorbée: 250W
- différence de pression max.: 4,3mbar
- débit volumétrique max.: 13m3/min
Pompe
- hauteur de refoulement max.: 70m
- débit de refoulement max.: 100L/h
Réservoir deau supplémentaire: 4,2L
Plages de mesure
- pression différentielle: 0…10mbar (air)
- débit: 12…360L/h (eau)
- température: 2x 0…50°C, 3x 0…100°C
- humidité rel.: 10…100%
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 1100x470x1230mm
Poids: env. 120kg
Necessaire au fonctionnement
PC avec Windows recommandé
Liste de livraison
1 banc dessai
1 colonne de refroidissement de type 1
1 logiciel GUNT + câble USB
1 documentation didactique
Lxlxh: 1100x470x1230mm
Poids: env. 120kg
Necessaire au fonctionnement
PC avec Windows recommandé
Liste de livraison
1 banc dessai
1 colonne de refroidissement de type 1
1 logiciel GUNT + câble USB
1 documentation didactique
Techniques > Thermique > Applications thermodynamiques > Échangeurs de chaleur air / eau
Techniques > Thermique > Génie frigorifique et climatique > Génie climatique - états de l'air
Techniques > Mécanique des fluides > Thermodynamique
Techniques > Génie des Procédés > Principes de base du génie des procédés > Transfert de chaleur et de masse
Poids: 120 Kg Delai de livraison estimé : 16 semaines
