Ref: EWTGUWL308

WL 308 Transfert de chaleur dans un échangeur de chaleur coaxial (Réf. 060.30800)

Le WL 308 permet d´étudier les propriétés caractéristiques du transfert de chaleur dans un échangeur de chaleur coaxial. Les échangeurs de chaleur coaxiaux représentent la forme la plus simple des échangeurs de chaleur et sont utilisés en priorité pour la transmission de chaleur en cas d´écart de pression grands ou entre des fluides à viscosité élevée (boues d´épuration). Ce modèle est également utilisé afin de maintenir le fluide transporté à une température constante.

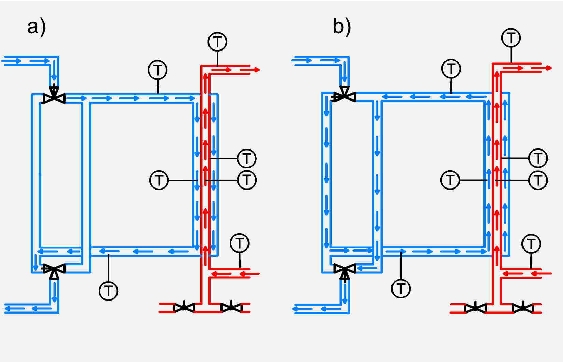

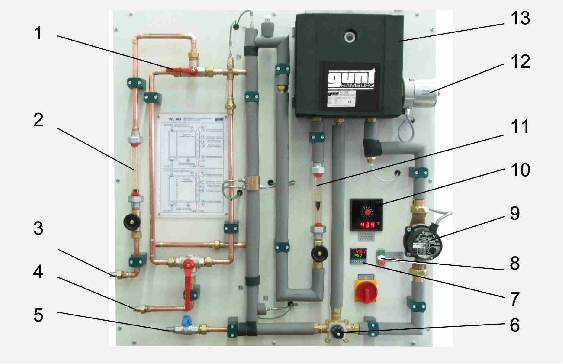

L´ appareil d´ essai est équipé d´ un double tube comme d´échangeur de chaleur, d´ un réservoir avec chauffage et d´ une pompe pour le circuit d´ eau chaude, de raccords pour le circuit d´ eau froide ainsi que d´éléments d´ affichage et de commande. La circulation de l´ eau chaude dans le tube intérieur et de l´ eau froide dans le tube extérieur se fait soit à courant parallèle, soit à contre-courant. L´ eau chaude transmet ainsi une partie de son énergie thermique à l´ eau froide. Des vannes permettent d´ ajuster le débit d´ eau chaude et d´ eau froide. Le circuit d´ eau froide est alimenté par le réseau du laboratoire.

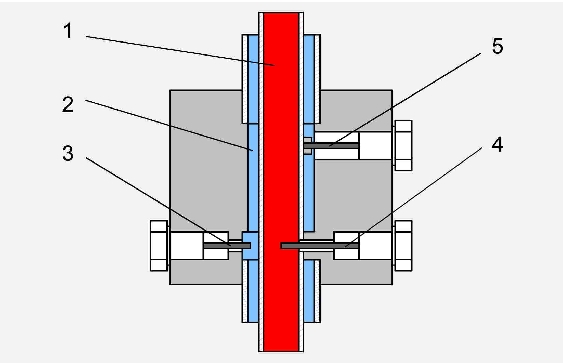

Le profil de température non linéaire tout au long d´ un échangeur de chaleur peut être montré à l´ aide de la mesure des températures d´ entrée et de sortie ainsi que d´ un point de mesure supplémentaire placé après la moitié du parcours de l´échangeur de chaleur. La température de l´ eau est mesurée dans le tube intérieur et dans le tube extérieur. Une mesure supplémentaire de la température sur la paroi du tube intérieur permet d´étudier le transfert de chaleur au niveau de la

paroi.

Des grandeurs importantes comme le flux de chaleur et le coefficient de transmission de chaleur sont déterminées au cours de l´ interprétation de l'essai.

La documentation didactique bien structurée expose les principes de base et guide l´étudiant dans la réalisation des essais.



Contenu didactique / Essais


- détermination de bilans calorifiques

- détermination du coefficient de transmission dechaleur

- fonctionnement à courant parallèle et à contre-courant

- transfert de chaleur au niveau des parois des tubes et dans l´écoulement

- influence des débits massiques sur le profil de température



Les grandes lignes

- Fonctionnement à courant parallèle ou à contre-courant

- Point de mesure de la température sur la paroi du tube intérieur

- Circuit d´ eau chaude avec régulateur de température



Caractéristiques techniques


Échangeur de chaleur

- tubes en Cu, conductivité thermique k: 384W/mK

- longeur: 600mm

- surface d'échange moyenne: 0,013m²

- diamètres de tube (t=1mm): D=8mm, D=15mm



Pompe

- débit de refoulement max.: 4m³/h

- hauteur de refoulement max.: 4m

- puissance absorbée: 70W



Dispositif de chauffage: 3kW, avec protection contre la surchauffe

Réservoir: 6,5L



Plages de mesure

- capteur de débit: 20...250L/h

- température: 0...100ºC



Informations logistiques
Dimensions et poids

Lxlxh: 950x550x1.060mm

Poids: env. 50kg



Necessaire au fonctionnement

230V, 50/60Hz, 1 phase ou 230V, 60Hz/CSA, 3 phases

Raccord d'eau froide, évacuation



Liste de livraison

1 appareil d'essai

1 documentation didactique
